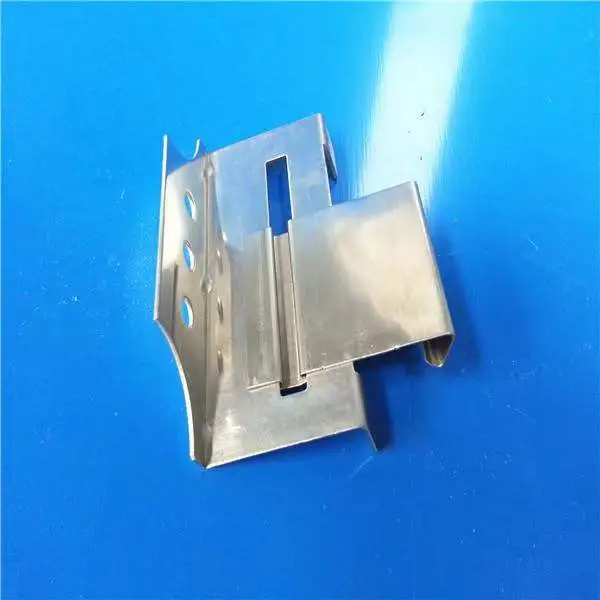

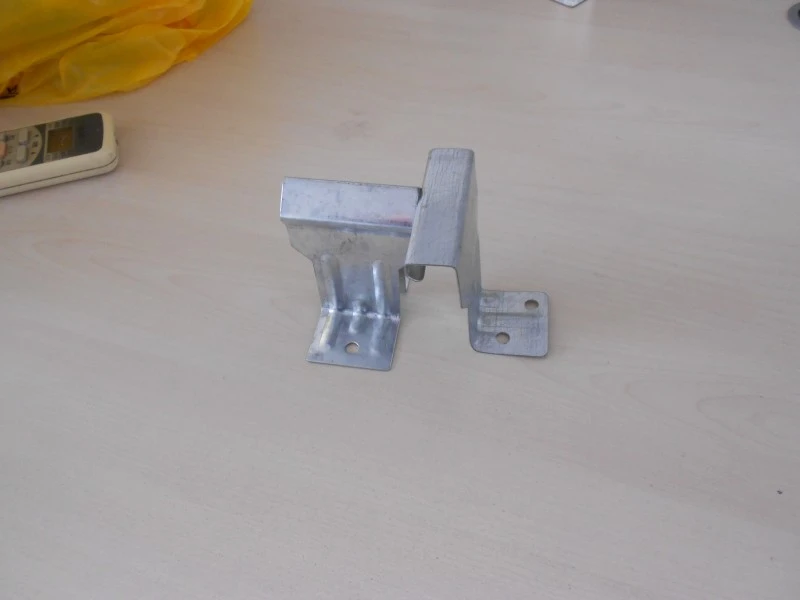

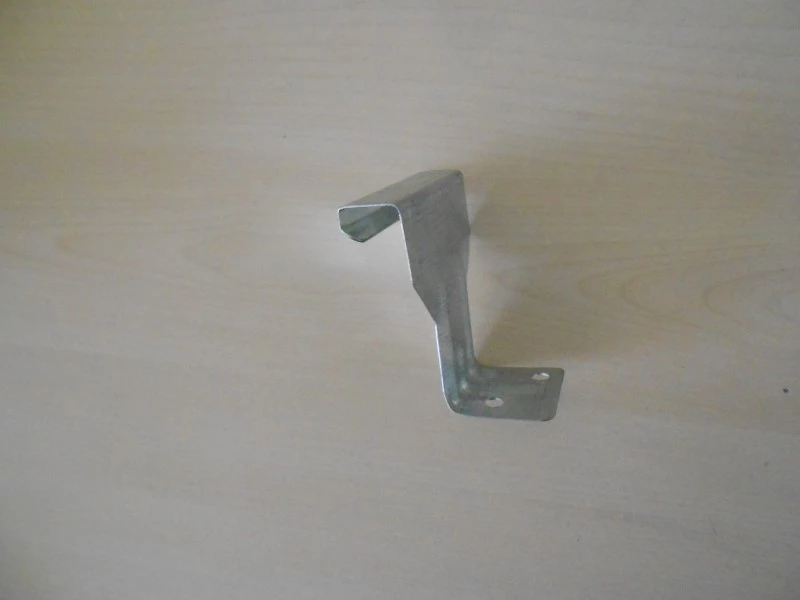

I dispositivi di fissaggio a clip nascosti forniscono una connessione nascosta tra i pannelli dell'edificio e la struttura di supporto. La clip si aggancia ad una nervatura di base fissata all'arcareccio o alla staffa, trattenendo il pannello senza viti attraverso la superficie del pannello. Questo approccio mantiene tutti gli elementi di fissaggio all'interno delle giunture del pannello, garantendo un esterno pulito e rimuovendo i percorsi di perdita associati alle viti e al sigillante esposti. SENBO fornisce queste clip con controlli dimensionali sulla profondità della fessura, sulla lunghezza delle gambe e sullo spessore del materiale, e il processo di produzione comprende test periodici della forza di innesto.
Le clip sono realizzate di serie in acciaio inossidabile 304, con 430 e 201 disponibili per budget specifici. L'acciaio Q235B con zincatura a caldo viene utilizzato per clip strutturali più pesanti. Le clip in acciaio inossidabile sono prodotte mediante pressatura a freddo o stampaggio da materiale in nastro. Le clip Q235B sono generalmente realizzate da lamiera laminata a caldo con uno spessore minimo di 5 mm e formate mediante pressatura idraulica a freddo per mantenere resistenza e precisione dimensionale.
L'altezza interna della clip è determinata dalla profondità della fessura del pannello. Le altezze interne comuni vanno da 2,6 mm a 10 mm, con una lunghezza della gamba di 7,5 mm e uno spessore del materiale da 0,5 mm a 1,5 mm per l'acciaio inossidabile. Il diametro del bullone è di 12 mm con un grado di resistenza di almeno 8,8. Le clip sono classificate in base all'applicazione in clip per pannello a parete, clip per pannello del tetto e clip per pannello del pavimento. In base al materiale, si dividono in clip in acciaio inossidabile e clip in acciaio zincato a caldo.
| Articolo | Parametro/Specifica | Riferimento o note |
|---|---|---|
| Materiale di base | Acciaio inossidabile 304/acciaio laminato a caldo Q235B | Materiale selezionato per applicazione |
| Spessore del materiale | 0,5–1,5 mm per acciaio inossidabile; ≥5 mm per componenti interamente in acciaio | Dipende dal tipo di prodotto |
| Altezza interna della clip | 2,6–10 mm | Deve corrispondere allo slot del pannello |
| Lunghezza della gamba | 7,5 mm | Dimensione tipica |
| Specifica del bullone | M12, classe di resistenza ≥8,8 | Per collegamento strutturale |
| Spessore zincatura | ≥150 g/m² per lato | Q235B zincato a caldo |
| Resistenza allo scivolamento | Δ ≤ 7,0 mm a 7,0 kN; Δ ≤ 0,5 mm a 10,0 kN | Secondo GB 15831 e standard di settore |
| Integrità strutturale | Nessun cedimento a 25,0 kN | Secondo GB 15831 e standard di settore |
| Rigidità torsionale | θ ≤ 4° alla coppia di 900 N·m | Per giunti ad angolo retto |
| Prova di coppia | Nessun cedimento a ≥65 N·m | Resistenza alla torsione della clip |
I requisiti meccanici per le clip nascoste si basano sullo standard GB 15831 e sui relativi standard di settore. I test di resistenza allo scivolamento richiedono uno spostamento non superiore a 7,0 mm con un carico di 7,0 kN e non superiore a 0,5 mm con 10,0 kN. La clip non deve cedere a 25,0 kN. La rigidità torsionale richiede un angolo non superiore a 4 gradi con una coppia di 900 N·m. Le clip interamente in acciaio pressate a freddo testate da SENBO soddisfano questi limiti.
Le clip in acciaio inossidabile 304 sono state sottoposte a test in nebbia salina e mostrano un'adeguata resistenza alla corrosione per l'esposizione all'esterno. Le clip Q235B zincate a caldo hanno un rivestimento di zinco minimo di 150 g/m² per lato, che fornisce protezione a lungo termine in condizioni atmosferiche normali. La scelta del materiale dovrebbe corrispondere all'ambiente del progetto.

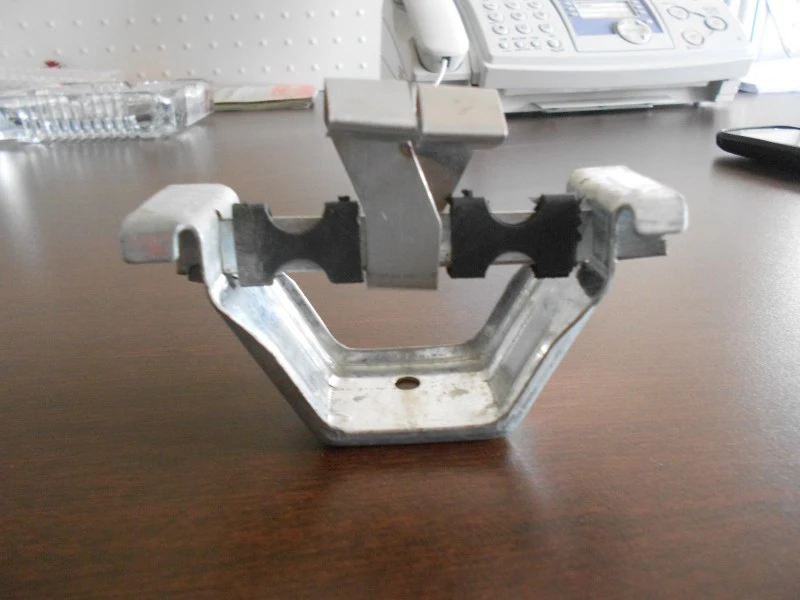

Nei tetti con aggraffatura verticale, le clip nascoste fissano i pannelli alle staffe di supporto senza penetrazioni superficiali. Ciò consente ai pannelli del tetto di muoversi con l'espansione e la contrazione termica rimanendo fissati alle clip. Il risultato è una superficie del tetto senza fori per le viti esposti, che riduce la possibilità di ingresso di acqua e migliora l'impermeabilizzazione a lungo termine. Il metodo della clip nascosta viene utilizzato nei sistemi con aggraffatura a 360° per tetti industriali di grandi dimensioni.
Per i pannelli a parete, i dispositivi di fissaggio a clip nascosti consentono l'installazione senza chiodi, mantenendo pulita la superficie del pannello. Nei gruppi di finiture delle finestre, la connessione nascosta copre i bordi tagliati dei pannelli rivestiti in colore, proteggendoli dal contatto diretto con la pioggia e riducendo il rischio di ruggine sui bordi. Questo metodo di installazione soddisfa i requisiti di aspetto architettonico.
I fornitori devono fornire certificati dei materiali per l'acciaio inossidabile o l'acciaio zincato. Se richiesto dal progetto, dovrebbero essere disponibili rapporti di prova relativi alla resistenza allo scivolamento, all'integrità strutturale e alla rigidità torsionale. I controlli al ricevimento in loco dovrebbero verificare le dimensioni, la qualità del materiale e le condizioni della superficie. Per ordini di grandi dimensioni, è possibile testare clip campione per confermare l'aderenza al profilo effettivo del pannello.
L'altezza interna della clip deve corrispondere alla profondità della fessura del pannello utilizzato. Misurare la fessura del pannello o fare riferimento alle specifiche del produttore del pannello. Una clip troppo alta impedirà il completo aggancio, mentre una troppo corta potrebbe consentire il movimento o il disimpegno.
Le clip nascoste sono progettate per pannelli con una fessura o un profilo di giunzione compatibile. I pannelli metallici con cuciture verticali o bordi ad incastro funzionano bene. Alcuni pannelli a base di legno possono anche utilizzare clip nascoste se la fessura è lavorata correttamente. Confermare sempre la compatibilità sia con i fornitori del pannello che con quelli delle clip.
Le clip in acciaio inossidabile, in particolare il grado 304, offrono una migliore resistenza alla corrosione e sono preferite per ambienti costieri o umidi. Le clip in acciaio zincato sono più resistenti e spesso utilizzate per collegamenti strutturali pesanti, ma il rivestimento di zinco potrebbe non durare a lungo in atmosfere aggressive. La scelta dipende dall'esposizione ambientale e dai requisiti di carico del progetto.
Sì, le clip nascoste vengono utilizzate nelle regioni con vento forte, soprattutto nei sistemi di copertura con aggraffatura. Le clip devono essere distanziate in base al carico del vento di progetto e il materiale e lo spessore delle clip devono essere adeguati. I calcoli del sollevamento del vento dovrebbero essere eseguiti per il progetto specifico.
