Le lamiere di acciaio profilate sono pannelli formati a freddo prodotti mediante profilatura di nastri di acciaio rivestiti o placcati in sezioni trasversali a forma di onda.SMateriali da costruzione ENBOfornisce queste lastre per applicazioni su tetti, pareti e pavimenti in edifici con struttura in acciaio, con particolare attenzione alla precisione dimensionale, alle prestazioni del rivestimento e alla durata di servizio a lungo termine.
Il substrato di base viene selezionato in base all'ambiente di applicazione e alla durabilità richiesta. Le opzioni comuni includono acciaio zincato a caldo, acciaio rivestito in lega di alluminio-zinco, acciaio verniciato, acciaio inossidabile e lega di alluminio. Per la maggior parte delle applicazioni architettoniche, l’acciaio zincato o rivestito in alluminio-zinco offre il miglior equilibrio tra costo e resistenza alla corrosione. Lo spessore della lamiera varia tipicamente da 0,25 mm a 2,3 mm, con 0,4 mm a 1,6 mm più comuni nella costruzione di edifici.
Il sistema di rivestimento determina la resistenza della lastra alla corrosione atmosferica e il mantenimento del suo aspetto nel tempo. Sono disponibili diversi tipi di rivestimento:
Rivestimento zincato a caldo:I pesi del rivestimento di zinco vanno da Z100 a Z450. I rivestimenti più pesanti garantiscono una maggiore durata in ambienti corrosivi. Z275 è una specifica comune per applicazioni edili generali.
Rivestimento in lega di alluminio-zinco:AZ150 è la specifica standard per le coperture. Il rivestimento contiene circa il 55% di alluminio, il 43,5% di zinco e l'1,5% di silicio, offrendo una resistenza alla corrosione da tre a cinque volte superiore a quella di un rivestimento di zinco comparabile. Ciò lo rende adatto ad ambienti costieri e industriali.

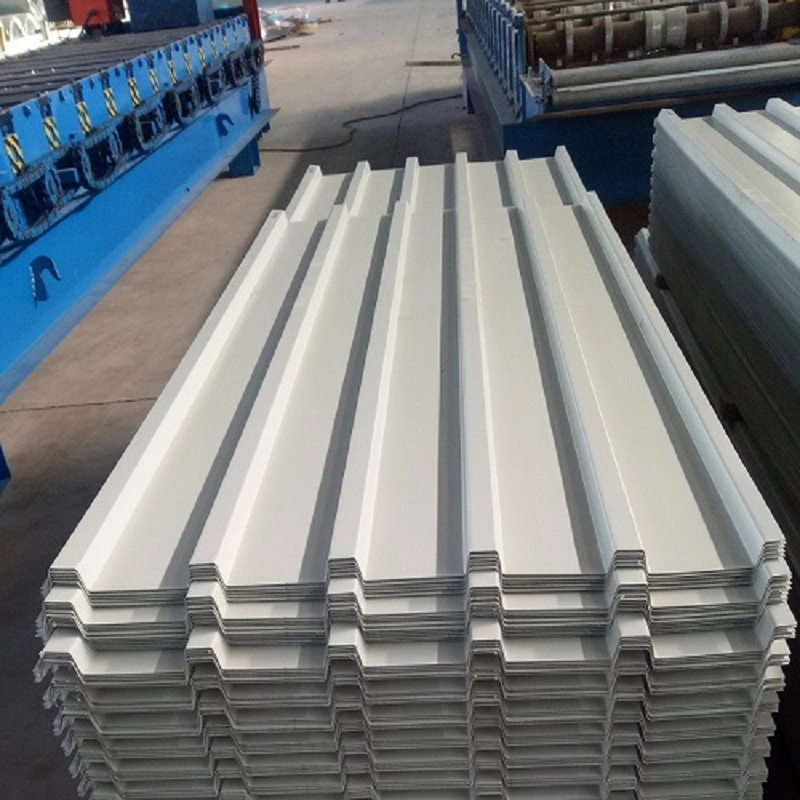

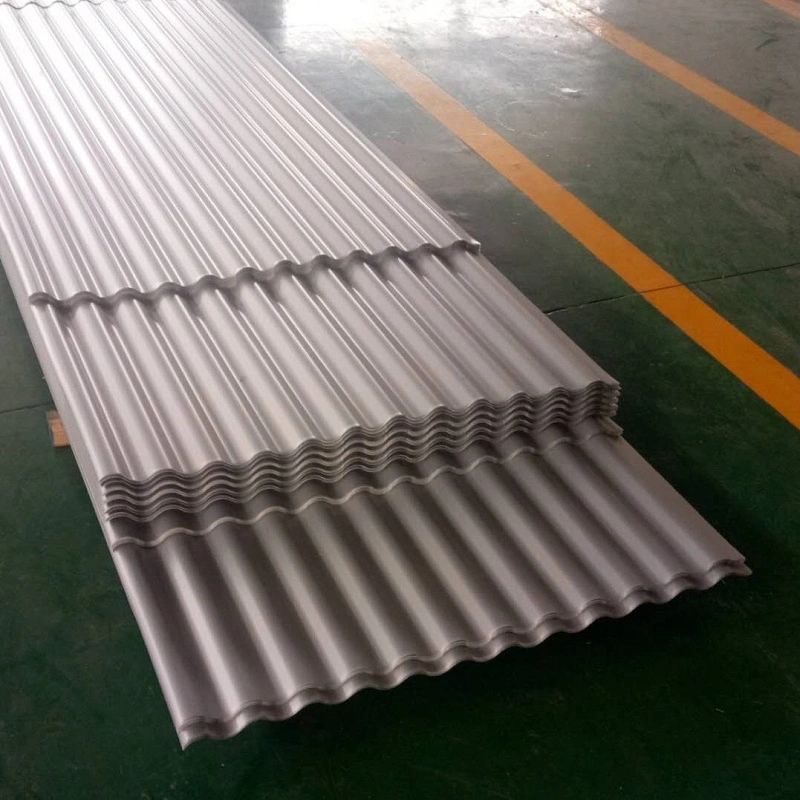

Rivestimenti colorati:I rivestimenti in poliestere (PE), poliestere ad alta resistenza (HDP) e fluoruro di polivinilidene (PVDF) vengono applicati sul rivestimento metallico per scopi estetici e protettivi aggiuntivi. Il PVDF offre la migliore resistenza ai raggi UV e ritenzione del colore tra i tre.
Le lamiere profilate in acciaio sono raggruppate per altezza d'onda, che influisce direttamente sulla rigidità flessionale e sulla capacità di campata:
Lastre a onda bassa (altezza dell'onda inferiore a 30 mm):Questi pannelli hanno una rigidità alla flessione inferiore e vengono utilizzati principalmente come rivestimento delle pareti. Sono leggeri ed economici per le applicazioni verticali in cui i requisiti di estensione sono moderati.
Lastre ad onda media (altezza dell'onda 30–70 mm):Questi offrono un equilibrio tra rigidità ed efficienza dei materiali, rendendoli adatti sia per applicazioni su tetto che su pareti. Molte coperture di edifici industriali utilizzano profili ad onda media.
Lastre ad onda alta (altezza dell'onda 70 mm e superiore):Questi forniscono la massima rigidità alla flessione e sono specificati per sistemi di tetto con campate più lunghe o requisiti di carico più elevati. Sono comunemente usati negli edifici pubblici di grandi dimensioni.
Il sistema di designazione del pannello utilizza il formato YX[altezza dell'onda]-[spaziatura dell'onda]-[larghezza di copertura effettiva]. Ad esempio, YX15-380-760 indica un'altezza d'onda di 15 mm, una spaziatura d'onda di 380 mm e una larghezza di copertura effettiva di 760 mm. Lo spessore della lamiera viene specificato separatamente.
| Parametro | Gamma/Opzioni | Note |
|---|---|---|
| Substrato di base | Acciaio zincato a caldo, acciaio rivestito in lega Al-Zn, acciaio verniciato, acciaio inossidabile, lega di alluminio | Selezionato per ambiente e applicazione |
| Spessore del foglio | 0,25–2,3 mm | 0,4–1,6 mm comune per l'edilizia |
| Altezza dell'onda | 10–200 mm | Tipi di onde basse, medie e alte |
| Larghezza del foglio di base | 600–1270 millimetri | Dipende dal profilo |
| Rivestimento in zinco | Z100, Z150, Z275, Z450 | Zincato a caldo |
| Rivestimento Al-Zn | AZ100, AZ150, AZ200 | Rivestito in lega di alluminio-zinco |
| Forza di snervamento | 235–550 MPa | Dipende dal grado del substrato |
| Norma applicabile | GB/T12755-2008 | Lamiere profilate in acciaio per l'edilizia |
Modelli di pannelli comuni per applicazione:
Pannelli del tetto:YX51-380-760, YX75-200-600, YX76-380-760, YX130-300-600
Pannelli murali:YX10-100-840, YX25-205-820, YX28-205-820, YX38-333-1000
Profili per pavimenti:YX75-200-600, YX76-344-688, YX76-305-915, YX65-185-555 (tipo chiuso)
Le prestazioni strutturali di una lamiera d'acciaio profilata dipendono dall'altezza delle onde, dallo spessore della lamiera e dalla qualità del substrato. Profili d'onda più alti forniscono un momento di inerzia maggiore e possono estendersi ulteriormente tra i supporti. Per le applicazioni su tetto lo spessore minimo consigliato della lamiera è 0,6 mm. I pannelli delle pareti devono avere uno spessore minimo di 0,5 mm e i profili del rivestimento del pavimento utilizzati nelle lastre composite devono avere uno spessore minimo di 0,8 mm.
Quando lo spessore della lamiera supera 1,2 mm, la formatura diventa più difficile e la saldatura dei perni passanti potrebbe non penetrare in modo affidabile sia nella lamiera che nella trave di supporto. Per questo motivo, lo spessore pratico della lamiera è solitamente limitato a 1,5 mm o meno per i pannelli profilati.
Le lamiere profilate possono contribuire alla stabilità laterale complessiva di un edificio in acciaio attraverso l'azione del diaframma. Ciò richiede un fissaggio adeguato lungo tutti i bordi della lamiera e sui supporti intermedi. Lo schema di fissaggio dovrà essere specificato sui disegni di progetto.
Per applicazioni su tetto:Selezionare un profilo con altezza d'onda e spessore della lamiera sufficienti per la campata e i carichi di progetto richiesti. Il substrato rivestito in alluminio-zinco (AZ150) è consigliato per ambienti costieri e industriali. Tutti i bordi terminali e laterali devono essere sigillati in base alla pendenza del tetto e all'intensità della pioggia locale.
Per applicazioni a parete:I profili delle onde basse sono generalmente adeguati. Il colore e la finitura del pannello devono essere selezionati per adattarsi all'estetica complessiva dell'edificio. Per gli edifici in zone soggette a forte vento, verificare lo schema di fissaggio con il produttore del pannello.
Per il rivestimento del pavimento:Utilizzare un profilo appositamente progettato per la costruzione di lastre composite. Lo spessore minimo della lamiera è 0,8 mm. Confermare che il profilo sia compatibile con il diametro del perno di taglio e la procedura di saldatura specificati.
Durante l'installazione:Maneggiare i fogli con attenzione per evitare danni e deformazioni al rivestimento. Utilizzare attrezzature di sollevamento che distribuiscano il carico in modo uniforme. I bordi tagliati devono essere protetti per prevenire l'inizio della corrosione. Rimuovere i trucioli metallici dalla superficie del pannello dopo il taglio e la foratura.
Le lamiere profilate in acciaio vengono spesso installate insieme aPannelli Sandwich In Lana Di Roccianei sistemi di involucro edilizio. I fogli profilati a pelle singola possono fungere da rivestimento interno di un gruppo sandwich, mentre il pannello isolante fornisce la barriera termica. Nei sistemi a pavimento,Rivestimento del pavimentoi profili lavorano con rinforzo e calcestruzzo per formare lastre composite. Il supportoSistemi accessori per materiali da costruzione, inclusi arcarecci, elementi di fissaggio, scossaline e sigillanti, devono essere selezionati per corrispondere al profilo del pannello e alle condizioni del progetto. Il nostro team di ingegneri può fornire disegni di layout coordinati per questi sistemi combinati.
1.Tetti e pareti di impianti industriali dove è richiesto un involucro leggero ed economico.
2.Rivestimenti di magazzini e strutture logistiche, utilizzando profili ad onda media per pareti e coperture.
3.Edifici pubblici come terminal aeroportuali, stazioni ferroviarie e impianti sportivi, dove sono richiesti profili del tetto a campata lunga.
4.Edifici con struttura in acciaio in cui la lamiera profilata contribuisce alla stabilità laterale complessiva del telaio.
5.Sistemi di pavimentazione in edifici con struttura in acciaio, utilizzando la pavimentazione profilata come cassaforma permanente per solai compositi.
Per i pannelli a parete lo spessore minimo è 0,5 mm. I pannelli del tetto devono avere uno spessore minimo di 0,6 mm. I profili del rivestimento del pavimento utilizzati nelle lastre composite richiedono uno spessore minimo di 0,8 mm. Questi valori si applicano a substrati di acciaio standard e potrebbe essere necessario aumentarli per applicazioni con carichi elevati o di lunga portata.
Il rivestimento in lega di alluminio-zinco (AZ150) fornisce una resistenza alla corrosione da tre a cinque volte superiore a quella di un rivestimento di zinco comparabile. Il componente in alluminio forma uno strato barriera stabile, mentre il componente in zinco fornisce una protezione sacrificale sui bordi tagliati. Per gli ambienti costieri o industriali, è generalmente consigliato l’acciaio rivestito in AZ. Per le applicazioni interne standard, l'acciaio zincato è adeguato.
Lo spessore della lamiera superiore a 1,2 mm diventa difficile da formare in profili complessi. Inoltre, la saldatura dei perni passanti potrebbe non penetrare in modo affidabile nei fogli di spessore superiore a 1,2 mm se utilizzata in sistemi di solai compositi. Per la maggior parte delle applicazioni con lamiere profilate, il limite superiore pratico è 1,5 mm.
SÌ. Se adeguatamente fissate lungo tutti i bordi e sui supporti intermedi, le lamiere profilate possono trasferire le forze di taglio nel piano e contribuire alla stabilità dell'edificio. Lo schema di fissaggio deve essere progettato a questo scopo, con spaziatura degli elementi di fissaggio e distanza dai bordi adeguati. Confermare la capacità del diaframma con l'ingegnere strutturale.
Tutti i tagli sul campo espongono il substrato di acciaio e devono essere protetti con rivestimento di ritocco o vernice ricca di zinco. Rimuovere immediatamente i trucioli metallici e gli sfridi di perforazione poiché possono arrugginire e macchiare la superficie del pannello. Per l'acciaio rivestito in alluminio-zinco, i bordi tagliati esposti beneficiano ancora della protezione sacrificale del rivestimento circostante, ma è comunque consigliabile un trattamento di ritocco.
