Pannelli di copertura in metallo

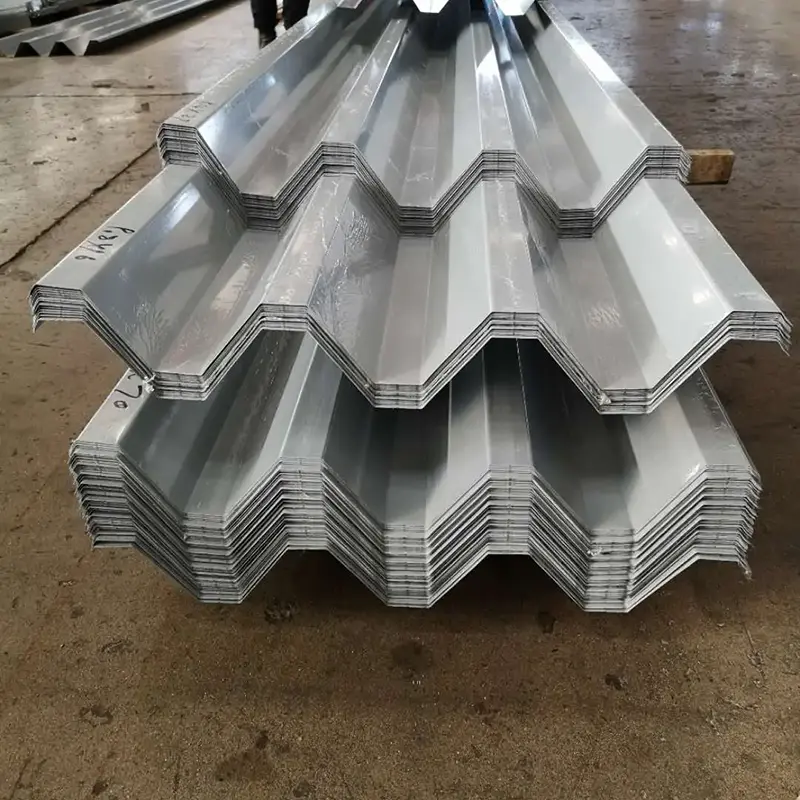

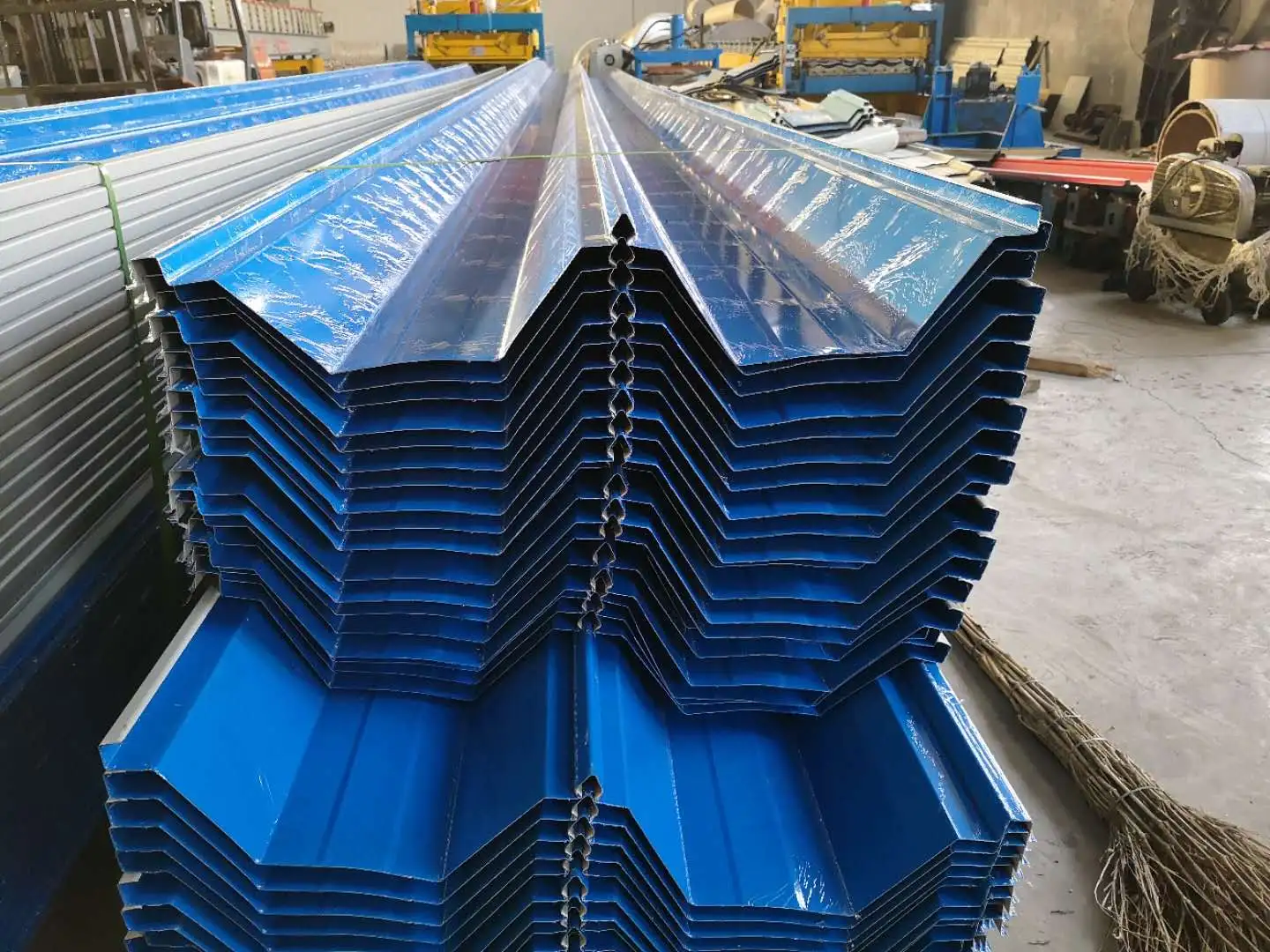

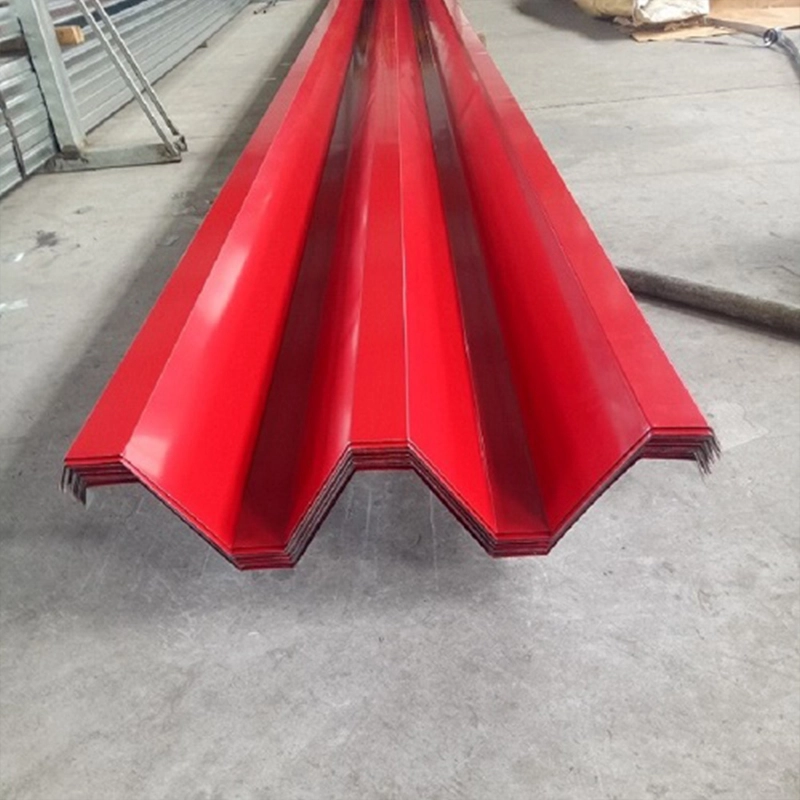

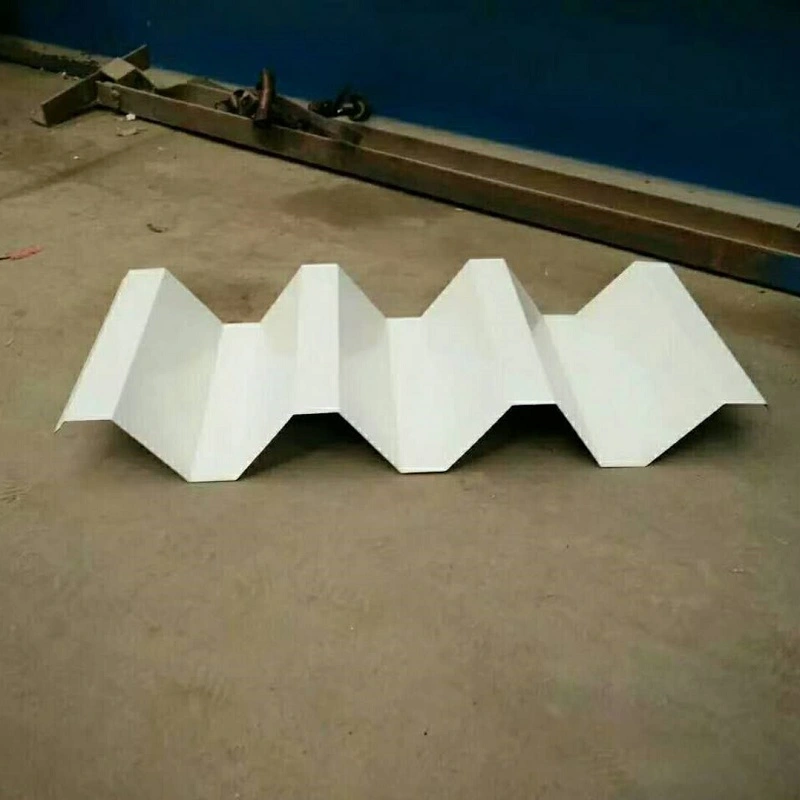

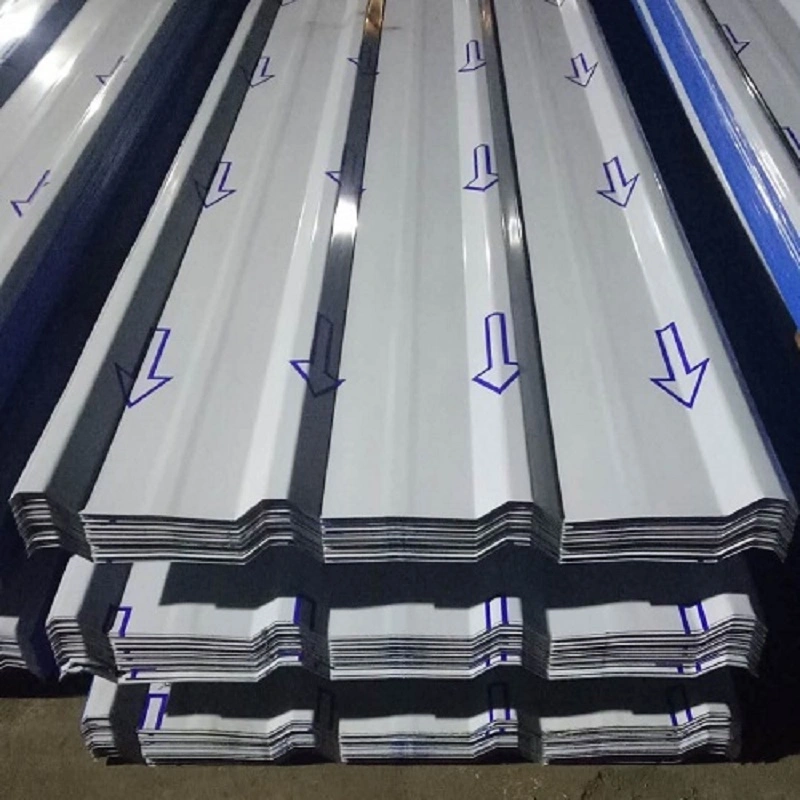

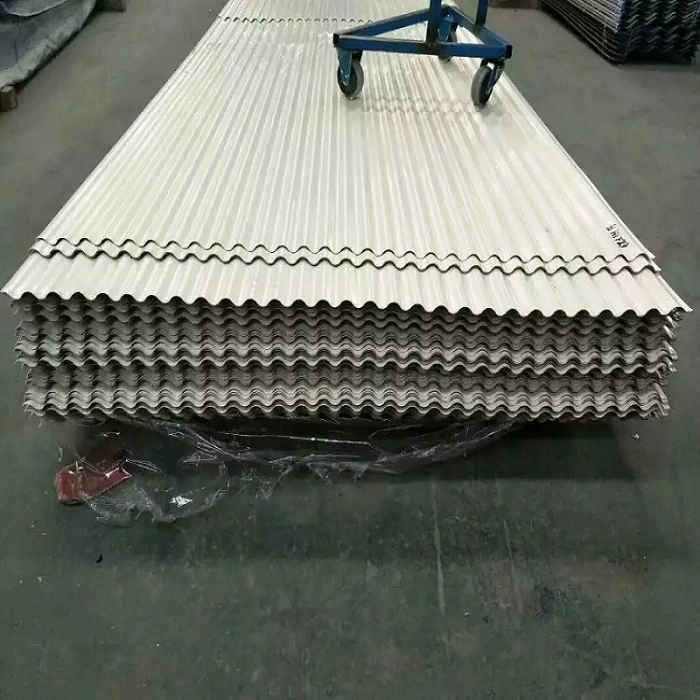

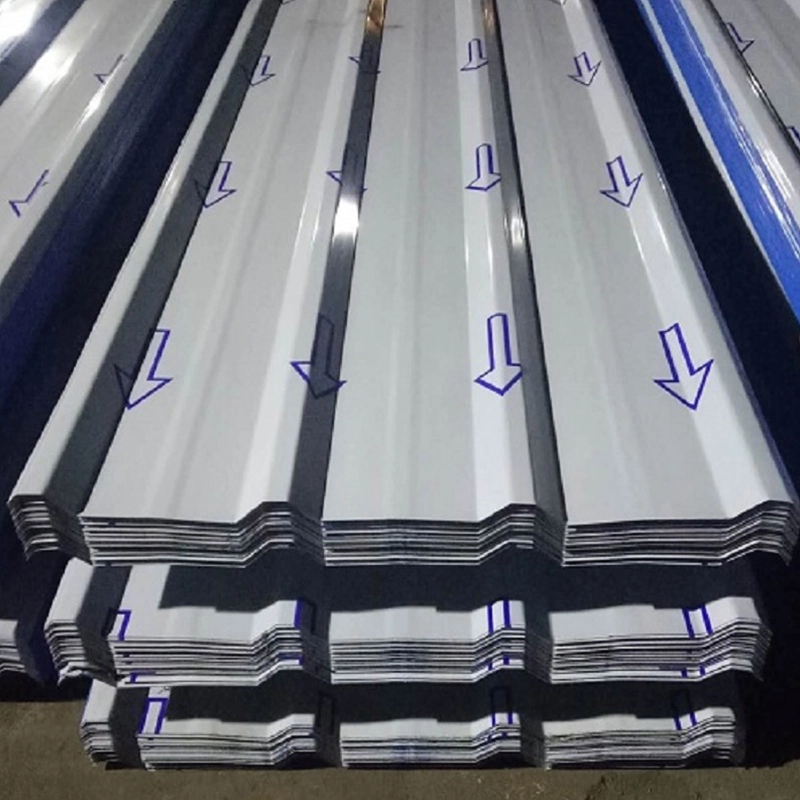

I pannelli per coperture metalliche sono lamiere d'acciaio profilate formate mediante laminazione a freddo di bobine metalliche in sezioni trasversali ondulate su linee di produzione continue. Sono utilizzati per coperture, rivestimenti di pareti e pavimenti. Il profilo nervato o ondulato aumenta la rigidità alla flessione della lamiera sottile lungo la direzione della nervatura, consentendo ai pannelli con uno spessore compreso tra 0,5 mm e 1,5 mm di sostenere i carichi del tetto. SENBO gestisce linee di profilatura dedicate per profili di tetti metallici e mantiene la capacità di test interni per la verifica del sollevamento del vento. I controlli di produzione riguardano lo spessore del metallo di base, il carico di snervamento, la geometria del profilo e la qualità del rivestimento superficiale.

Opzioni del materiale di base

• Lamiera di acciaio zincato a caldo:Comunemente qualità DX51D+Z con rivestimento di zinco su entrambi i lati da 40 g/m² a 275 g/m². Adatto per edifici industriali generali.
• Lamiera di acciaio rivestita in Al-Zn:Il rivestimento contiene circa il 55% di alluminio e il 43,5% di zinco. Fornisce da 3 a 5 volte la resistenza alla corrosione dell'acciaio zincato standard.

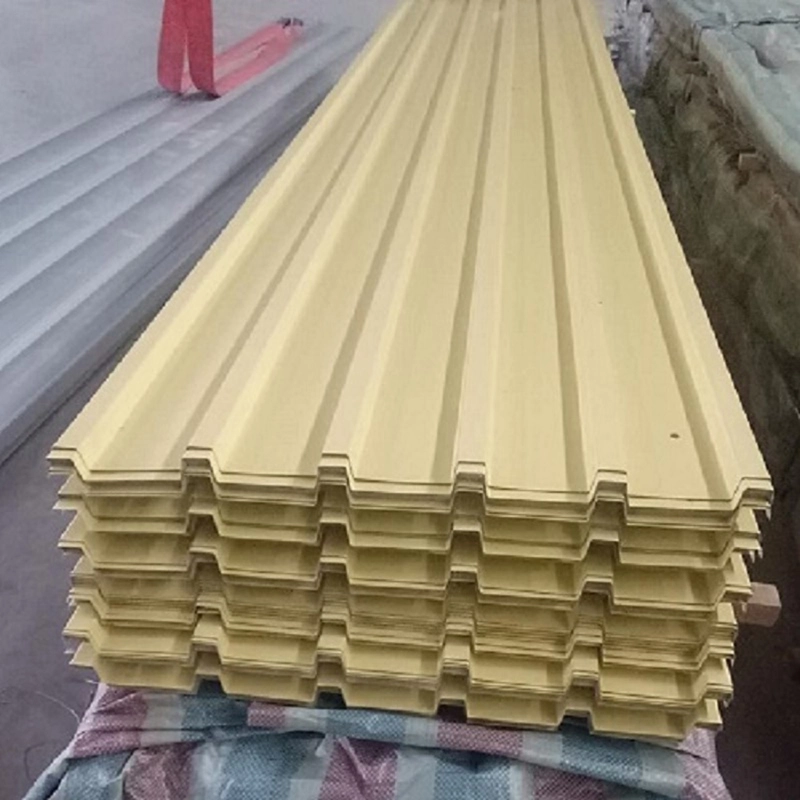

• Lamiera di acciaio verniciata:Rifiniti con rivestimenti in poliestere (PE) o fluorocarburo (PVDF), che offrono resistenza alla corrosione e flessibilità di progettazione.
• Foglio in lega di alluminio-magnesio-manganese:Grado AA3004 con densità di 2,73 g/cm³, circa un terzo di quella dell'acciaio. Progettato per una durata di servizio superiore a 50 anni.
• Lamiera di acciaio inossidabile:Acciaio inossidabile ferritico 445J2, tipicamente 0,5 mm di spessore. Utilizzato per grandi edifici pubblici con elevati requisiti di resistenza al vento.

Costruzione del sistema

I sistemi di copertura in metallo utilizzano spesso un design composito multistrato. Nel progetto del Terminal 3 dell'aeroporto di Guangzhou Baiyun, la struttura del tetto dal basso verso l'alto comprende arcarecci primari zincati, una lamiera di base in acciaio profilato rivestito in Al-Zn perforato, una barriera al vapore, lana di roccia fonoassorbente, arcarecci secondari zincati, lana di roccia isolante termica, una lamiera di acciaio zincato a caldo, una membrana impermeabilizzante in TPO, clip di fissaggio in acciaio inossidabile, schiuma fonoassorbente, pannelli di copertura in acciaio inossidabile e cappucci in acciaio inossidabile. Questo insieme combina supporto strutturale, isolamento termico, impermeabilizzazione, assorbimento acustico e protezione contro i fulmini.

Sistemi di installazione

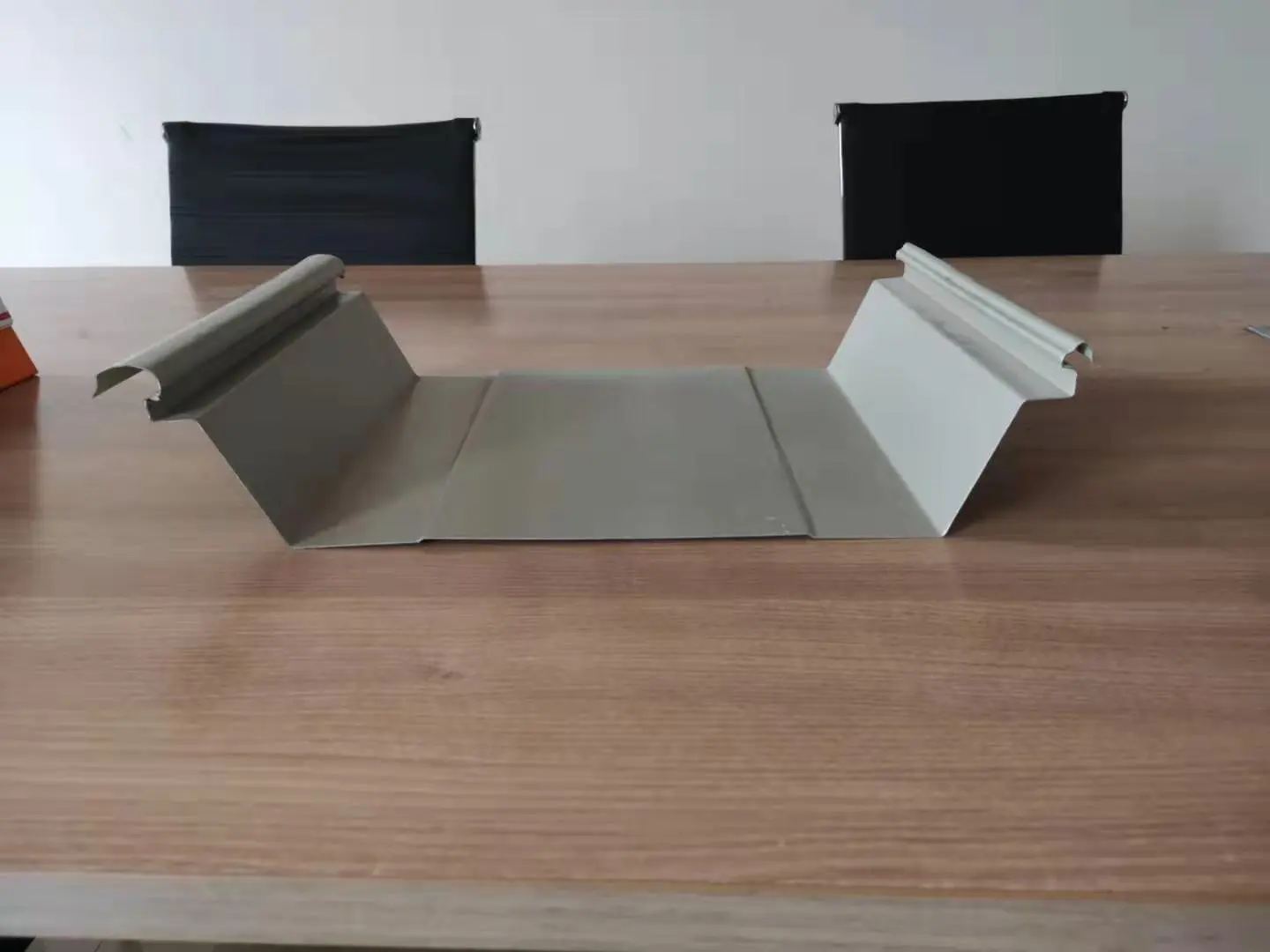

• Sistema di cucitura fissa:I bordi dei pannelli adiacenti vengono cuciti meccanicamente con uno strumento specializzato. Il giunto risultante è strutturale e impermeabile senza fare affidamento su sigillanti. Le clip di fissaggio a forma di T consentono il movimento termico lungo la pendenza del tetto.
• Sistema di saldatura continua:I pannelli in acciaio inossidabile sono uniti mediante saldatura su tutta la lunghezza. Le saldature senza soluzione di continuità garantiscono un'elevata resistenza al vento e all'acqua.

Specifiche tecniche

Dati sulle prestazioni dalle applicazioni di progetto

1. Capacità di sollevamento del vento

Gli edifici pubblici costieri pongono requisiti estremi alla resistenza al vento del tetto. Al Terminal 3 dell'aeroporto di Guangzhou Baiyun, il sistema di copertura in acciaio inossidabile saldato in continuo è stato sottoposto a test statici di sollevamento del vento e ha registrato una capacità di 18,2 kPa, equivalente a un tifone di categoria 17. Per fare un confronto, i tetti convenzionali in alluminio-magnesio-manganese con aggraffatura verticale resistono tipicamente alle condizioni di categoria 12. La ricerca sul comportamento di aspirazione del vento mostra che la giuntura ad incastro e la connessione della staffa di supporto sono il punto più debole e richiedono un rinforzo mirato. Lo stadio del Centro culturale e sportivo della Greater Bay Area utilizza un approccio saldato simile e ha raggiunto 21 kPa nei test di laboratorio.

2. Impermeabilità e tenuta all'aria

L'impermeabilizzazione del tetto deriva dalla configurazione strutturale, non dai sigillanti applicati. I pannelli con giunture verticali utilizzano sigillante preapplicato su tutta la lunghezza e cuciture bloccate, senza lasciare fori per chiodi sulla superficie o punti di perdita. L'approccio continuo dell'acciaio inossidabile saldato crea una superficie ininterrotta attraverso la saldatura su tutta la lunghezza, migliorando ulteriormente la resistenza all'acqua. Si consiglia una pendenza minima del drenaggio del tetto del 5%. Il profilo della vasca funge da canale di drenaggio naturale, dirigendo rapidamente l'acqua verso la grondaia.

3. Gestione del movimento termico

I cambiamenti di temperatura causano l’espansione e la contrazione dei pannelli metallici. I sistemi ad aggraffatura assorbono questo movimento attraverso staffe scorrevoli a forma di T che consentono ai pannelli di muoversi liberamente lungo la pendenza del tetto. Al Terminal 3 dell'aeroporto di Guangzhou Baiyun, le connessioni saldate lavorano insieme a un profilo ondulato trasversale per rilasciare lo stress termico. Entrambi i metodi prevengono i danni che altrimenti deriverebbero da un movimento termico limitato.

4. Produttività edilizia

Il Centro culturale e sportivo della Greater Bay Area ha applicato una strategia di costruzione modulare per tutti gli strati del tetto sotto la membrana impermeabilizzante. I lavoratori hanno diviso il tetto di 78.000 m² in 878 moduli indipendenti, hanno assemblato e saldato ciascun modulo a livello del suolo, quindi hanno sollevato in posizione le unità completate. Questo approccio ha aumentato l’efficienza dell’installazione del 30% e ha mantenuto lo spreco di materiale a circa il 2%.

5. Flessibilità geometrica

I pannelli del tetto possono essere prodotti in forme diritte, curve o a forma di ventaglio per adattarsi a superfici architettoniche a curvatura singola, doppia e sferiche. Nel Centro culturale e artistico della futura città scientifica e tecnologica "Le Due Montagne" di Anji, nello Zhejiang, il tetto di metallo forma dodici gigantesche forme di foglie di bambù. Sono state applicate la modellazione BIM e la scansione 3D per mantenere le tolleranze di costruzione entro limiti accettabili.

Linee guida per l'installazione e la gestione

• Controllare l'allineamento e la planarità dell'arcareccio prima di iniziare il posizionamento del pannello.
• Pannelli di sollevamento con cinghie di sollevamento protette dai bordi per evitare deformazioni.
• Confermare l'impegno della cucitura e l'allineamento delle clip prima della cucitura finale sui sistemi con aggraffatura verticale.
• Mantenere l'area di lavoro pulita e asciutta durante l'esecuzione della saldatura continua; seguire procedure di saldatura qualificate.
• Limitare il traffico di costruzione sulle superfici del tetto finite e rimuovere tempestivamente i detriti.

Domande comuni

Quale sistema di tetto è adatto alle località costiere con vento forte?

Un sistema in acciaio inossidabile saldato in continuo offre la massima resistenza al vento ed è spesso indicato per le regioni soggette a tifoni. I sistemi con giunture verticali rimangono un'opzione praticabile quando i dettagli delle giunture e delle clip sono rinforzati in base ai calcoli del sollevamento del vento.

In che modo i pannelli del tetto lunghi gestiscono le variazioni di temperatura?

I sistemi ad aggraffatura utilizzano clip scorrevoli che consentono il movimento lungo il pendio. I sistemi saldati possono incorporare ondulazioni trasversali o giunti di dilatazione. Il metodo appropriato dipende dalla geometria del tetto e dall'intervallo di temperatura previsto.

Di quale manutenzione continua ha bisogno un tetto in metallo?

Le routine di ispezione dovrebbero riguardare la tenuta dei dispositivi di fissaggio, le condizioni dei pannelli, le ostruzioni del percorso di drenaggio e l'integrità del sigillante negli attraversamenti. I sistemi con aggraffatura richiedono in genere meno manutenzione poiché nessun elemento di fissaggio è esposto.

La copertura metallica può sovrapporsi ad un tetto già esistente?

A volte è possibile installare un nuovo tetto in metallo sopra un tetto esistente se la struttura può sopportare il carico aggiuntivo e la superficie esistente è adatta. Un ingegnere strutturale dovrebbe valutare le condizioni esistenti prima di prendere qualsiasi decisione.

Controllo qualità e documentazione

I fornitori devono fornire certificati di prova della fabbrica per il metallo base, registrazioni dello spessore del rivestimento e rapporti dimensionali dei pannelli. I progetti con criteri specifici di carico del vento dovrebbero richiedere i dati dei test di sollevamento del vento per l'esatta configurazione del sistema fornito. I controlli al ricevimento del sito dovrebbero verificare la qualità dei materiali, la lunghezza dei pannelli e le condizioni della superficie prima dell'installazione.

Considerazioni sulla selezione

• Controllare l'ubicazione dell'edificio e progettare la velocità del vento prima di scegliere un tipo di sistema di tetto.
• Esaminare la pendenza del tetto e il layout del drenaggio per confermare l'efficace rimozione dell'acqua.
• Verificare che il materiale del pannello selezionato sia compatibile con l'esposizione ambientale dell'edificio.
• Confermare che il fornitore della copertura possa fornire i dati di test richiesti e il supporto per l'installazione.
