Lastre per coperture ondulate

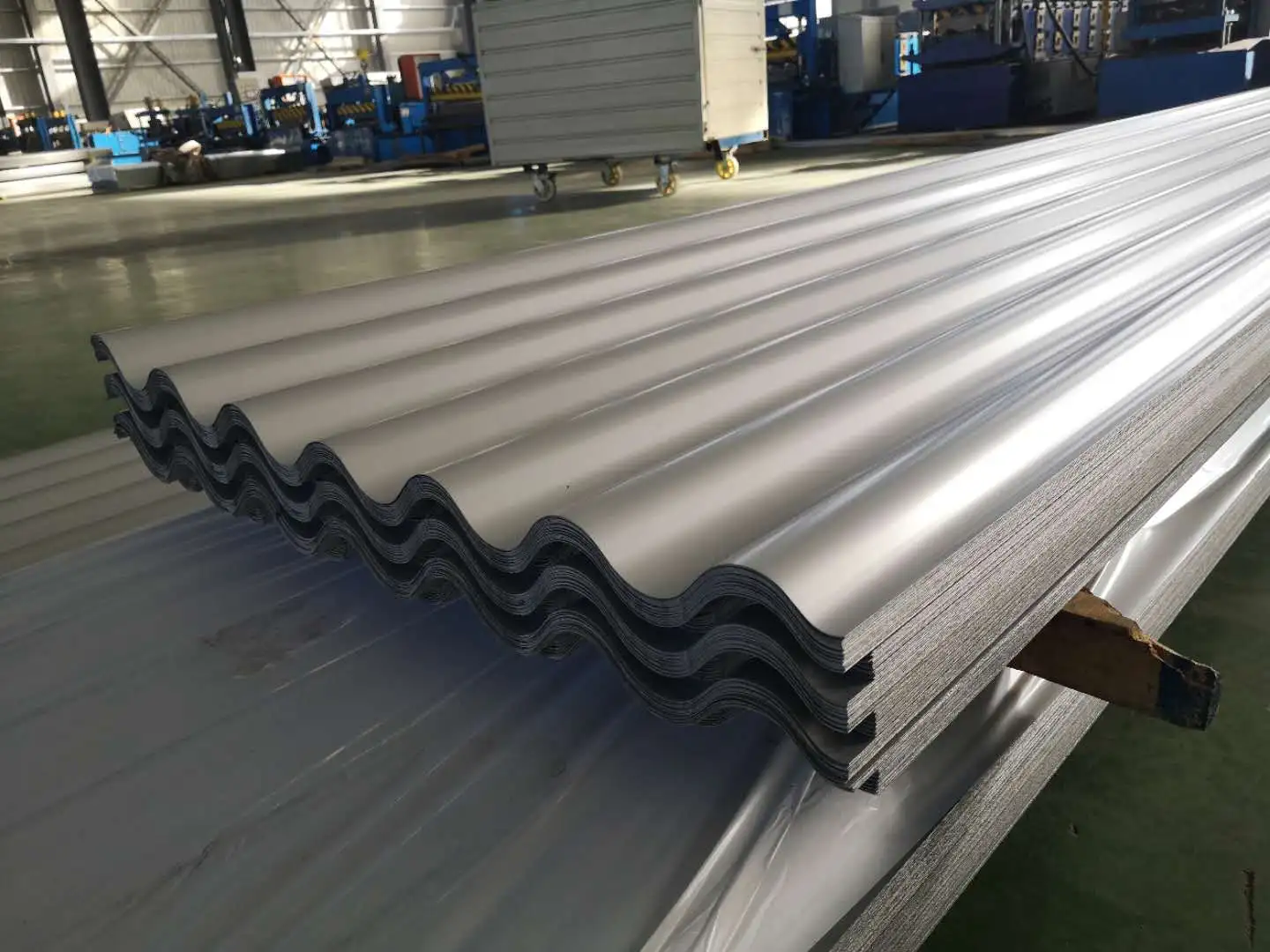

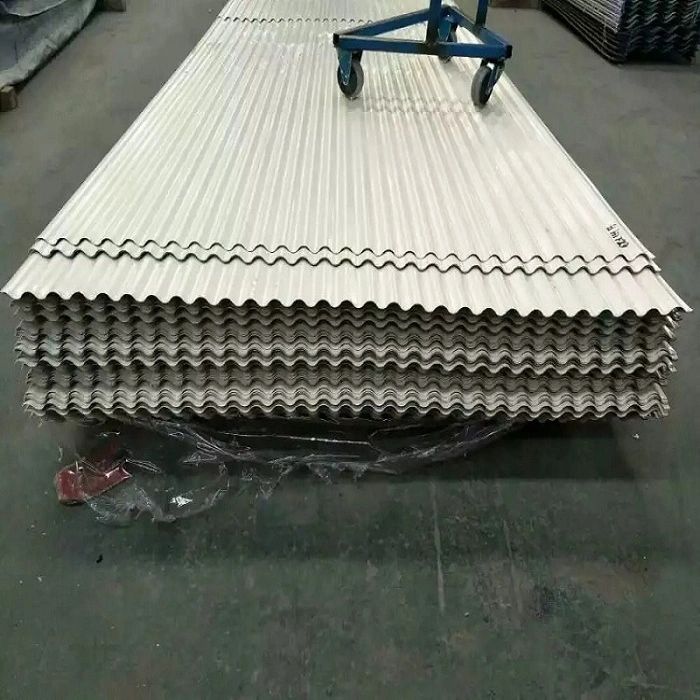

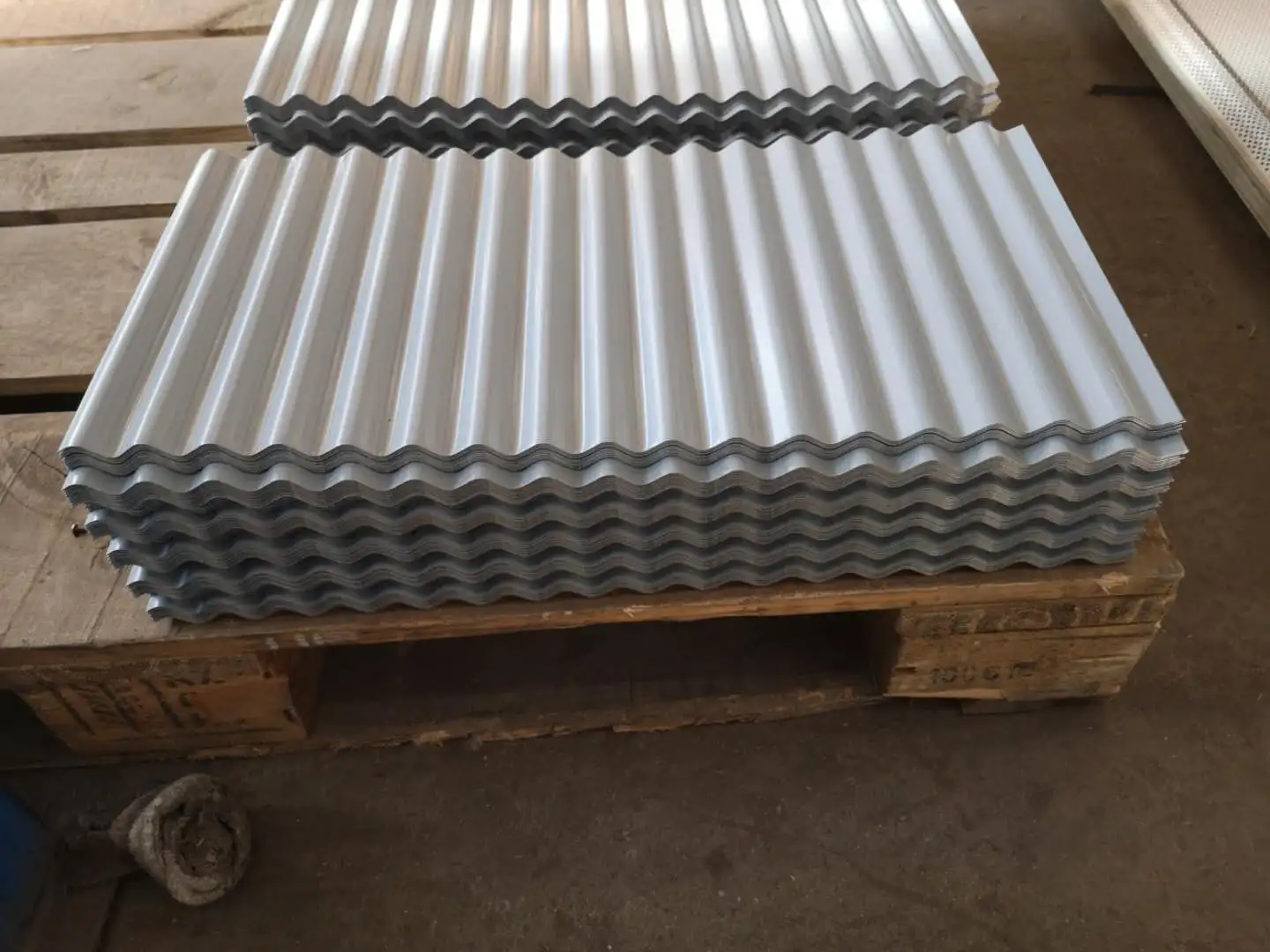

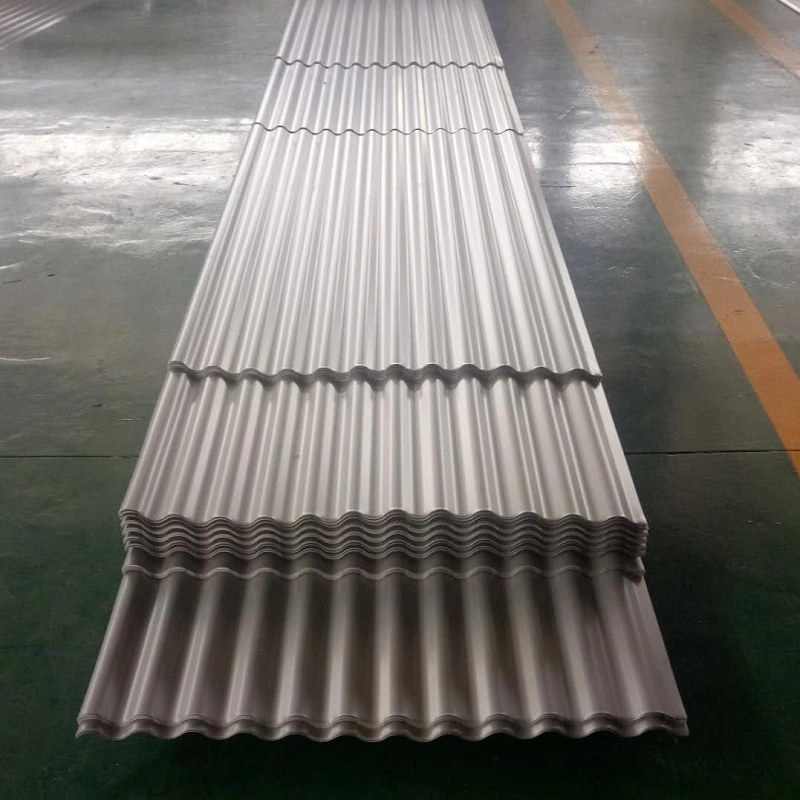

Le lastre ondulate per coperture sono pannelli architettonici con profilo ondulato, formati in continuo da bobine metalliche (lamiere di acciaio o leghe preverniciate) utilizzando apparecchiature di laminazione a freddo multistadio. La sezione trasversale presenta un'onda sinusoidale continua o un'ondulazione quasi trapezoidale; questo disegno strutturale migliora significativamente la rigidità alla flessione della sottile lamiera di acciaio lungo la direzione delle ondulazioni (parallela alle nervature), consentendole di soddisfare i requisiti di portanza e campata nonostante uno spessore di soli 0,6–1,5 mm.

Per quanto riguarda la selezione del substrato, è possibile scegliere i seguenti materiali in base all'ambiente operativo e ai requisiti di durabilità:

Per quanto riguarda le specifiche del prodotto, gli spessori comuni vanno da 0,6 a 1,5 mm e le larghezze di copertura effettive vanno da 780 a 1.200 mm (a seconda del profilo); le lunghezze possono essere personalizzate in base alle esigenze di progetto. I prodotti sono conformi alla norma nazionale GB/T 12755-2008 (Lamiere d'acciaio profilate per l'edilizia) e ai pertinenti standard internazionali.

Verifica delle prestazioni effettive

1. Verifica di strutture di copertura ad arco di grande luce

Il sistema strutturale del tetto ondulato ad arco metallico è stato introdotto dagli Stati Uniti nel 1992; è costituito da una struttura di copertura ad arco formata da coils in acciaio preverniciato profilati. Caratterizzato da efficienza dei materiali, costruzione rapida, capacità di ampia campata ed eccellente impermeabilità, questo tipo di struttura ha visto una rapida crescita nel mercato delle costruzioni del mio paese. Attualmente può raggiungere luci superiori a 36 metri, rendendolo adatto a edifici di grandi dimensioni che non necessitano di supporti interni, come magazzini, impianti sportivi e padiglioni espositivi. La struttura in acciaio presenta uno spessore di 0,6–1,5 mm, una resistenza nominale di 210–550 MPa e una durata di servizio massima di 40–50 anni.

2. Verifica delle prestazioni di impermeabilizzazione e drenaggio del tetto

Il design a sezione trasversale sinusoidale dei pannelli ondulati del tetto offre eccellenti prestazioni di drenaggio. Nelle regioni con precipitazioni elevate, il sistema di drenaggio è particolarmente critico per i tetti spioventi che utilizzano coperture ondulate. L'altezza e il passo dell'ondulazione sono ottimizzati in base alla fluidodinamica per garantire un rapido deflusso dalle valli alla grondaia, riducendo così al minimo il rischio di perdite dal tetto. Nelle applicazioni pratiche, la pendenza di drenaggio per le coperture ondulate dovrebbe essere almeno del 5% per rispettare gli standard di impermeabilizzazione degli edifici.

3. Verifica della durabilità: durata di servizio di 50 anni per la lega di alluminio-magnesio-manganese

I pannelli ondulati realizzati in lega di alluminio-magnesio-manganese offrono un'eccellente resistenza alla corrosione e capacità di autoriparazione, vantando una durata fino a 50 anni. Sulla superficie del materiale si forma naturalmente una densa pellicola protettiva di ossido di alluminio, che fornisce una resistenza alla corrosione che supera significativamente l'acciaio zincato nei climi marini e negli ambienti industriali. Questi pannelli sono adatti per strutture come concessionarie automobilistiche, moderni impianti industriali, padiglioni espositivi e basi di produzione cinematografica/televisiva; gli spessori comuni vanno da 0,7 mm a 1,2 mm.

4. Verifica della resistenza al sollevamento del vento

I pannelli ondulati del tetto sono collegati agli arcarecci del tetto tramite staffe o elementi di fissaggio, con la configurazione continua ad incastro o sovrapposta del profilo ondulato che crea un sistema strutturale resistente al sollevamento del vento. Nelle strutture di tetto ad arco a campata lunga, la combinazione della forma arcuata del pannello e della sua sezione trasversale ondulata offre una capacità di carico superiore contro le forze del vento, rendendolo la scelta ideale per i sistemi di copertura nelle regioni soggette a tifoni.

Specifiche principali in breve

Vantaggi principali

Profilo ondulato: leggero ma ad alta resistenza: il design sinusoidale migliora significativamente la rigidità alla flessione delle lamiere sottili; gli spessori di 0,6–1,5 mm soddisfano i requisiti standard di campata del tetto riducendo i carichi strutturali.

Eccellenti prestazioni di drenaggio: gli avvallamenti della superficie ondulata formano canali di drenaggio naturali, garantendo un deflusso regolare dell'acqua, ideale per edifici con tetto spiovente in regioni ad alta piovosità.

Diversi materiali per una selezione flessibile: le opzioni vanno dall'economico acciaio zincato e acciaio rivestito Al-Zn resistente alla corrosione alla lega Al-Mg-Mn di lunga durata (fino a 50 anni di durata), consentendo una selezione flessibile in base all'ambiente e al budget del progetto.

Capacità per strutture ad arco di ampia campata: l'utilizzo di un sistema di copertura ondulata ad arco in metallo consente spazi di ampia campata senza colonne superiori a 36 metri, offrendo una costruzione rapida ed efficienza dei materiali.

Installazione rapida e costruzione efficiente: la prefabbricazione in fabbrica combinata con l'assemblaggio in loco, utilizzando metodi di connessione mediante aggraffatura o sovrapposizione, consente ampie aree di installazione giornaliera e riduce significativamente il ciclo di costruzione della copertura.

Applicazioni

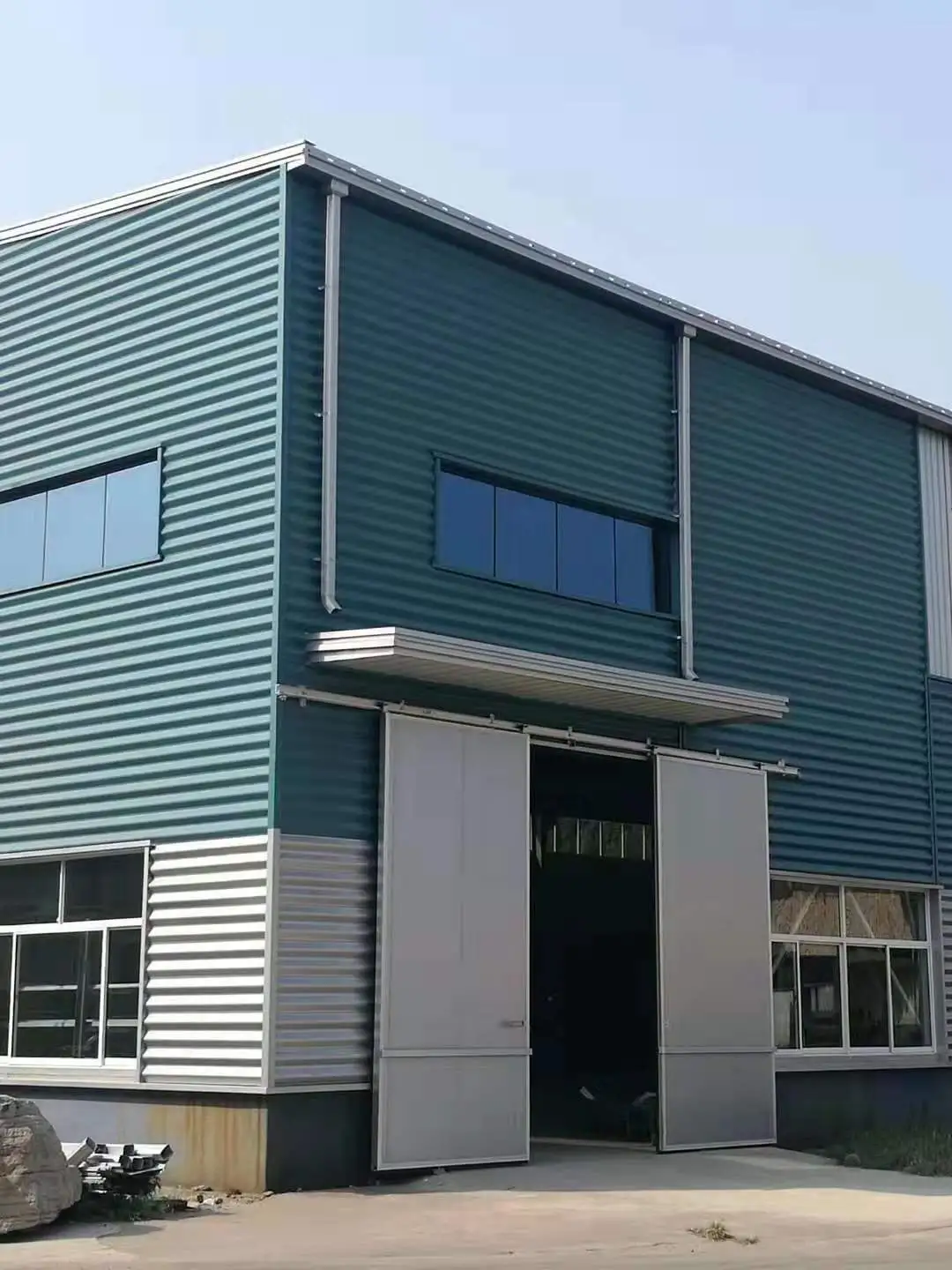

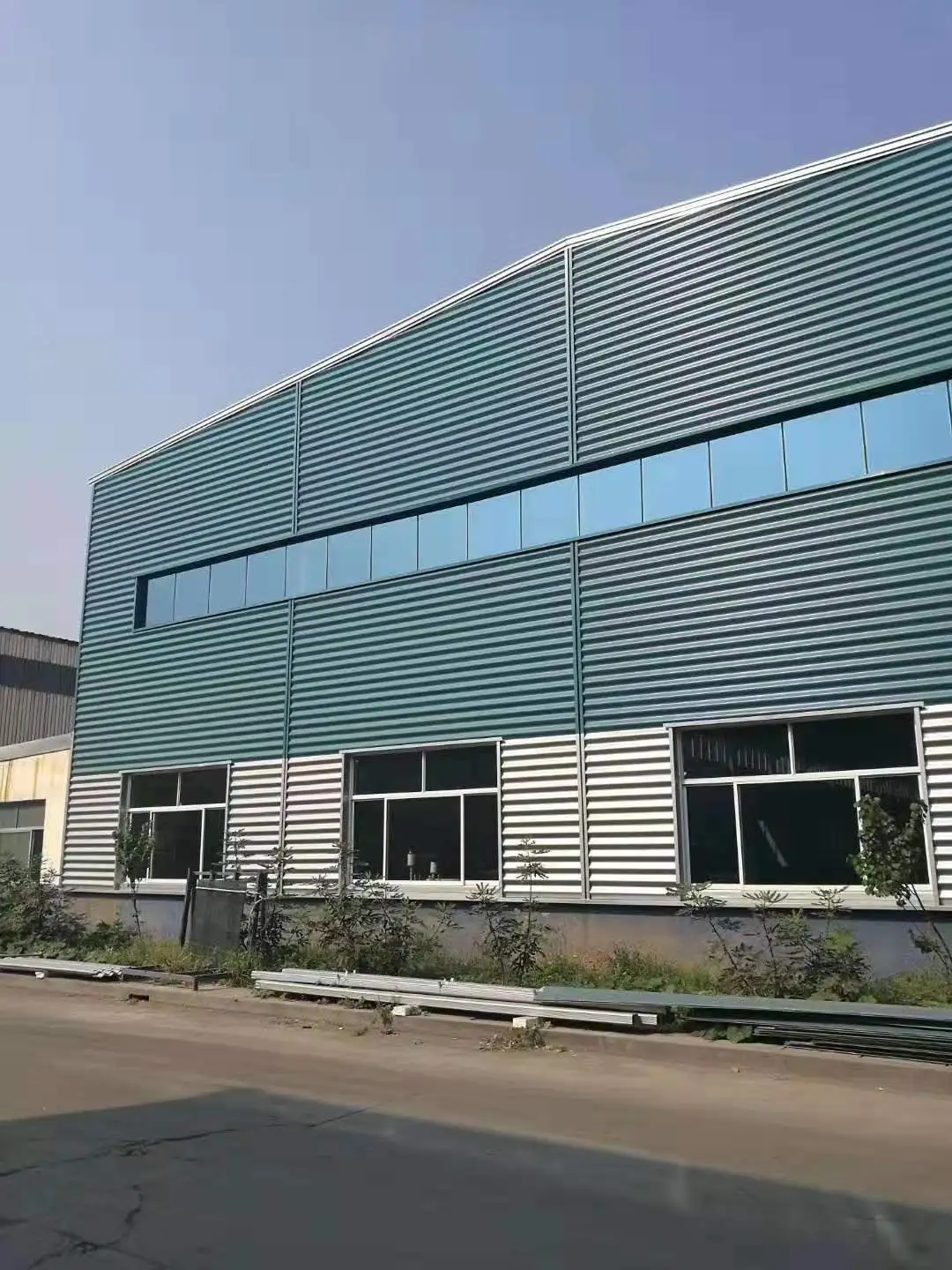

Sistemi di copertura metallica per stabilimenti industriali e magazzini logistici (lamiere ondulate zincate o colorate).

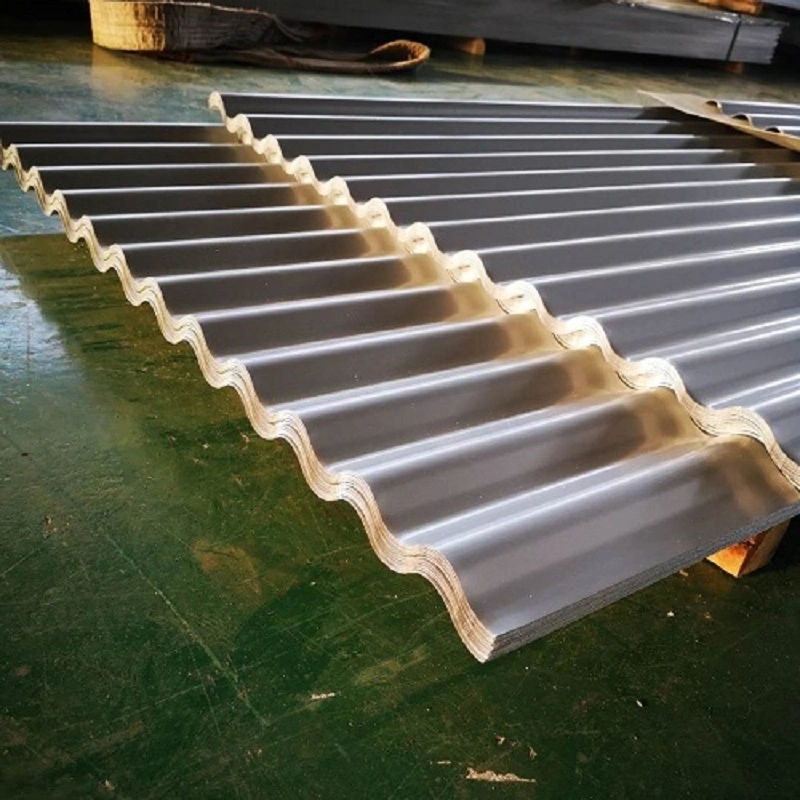

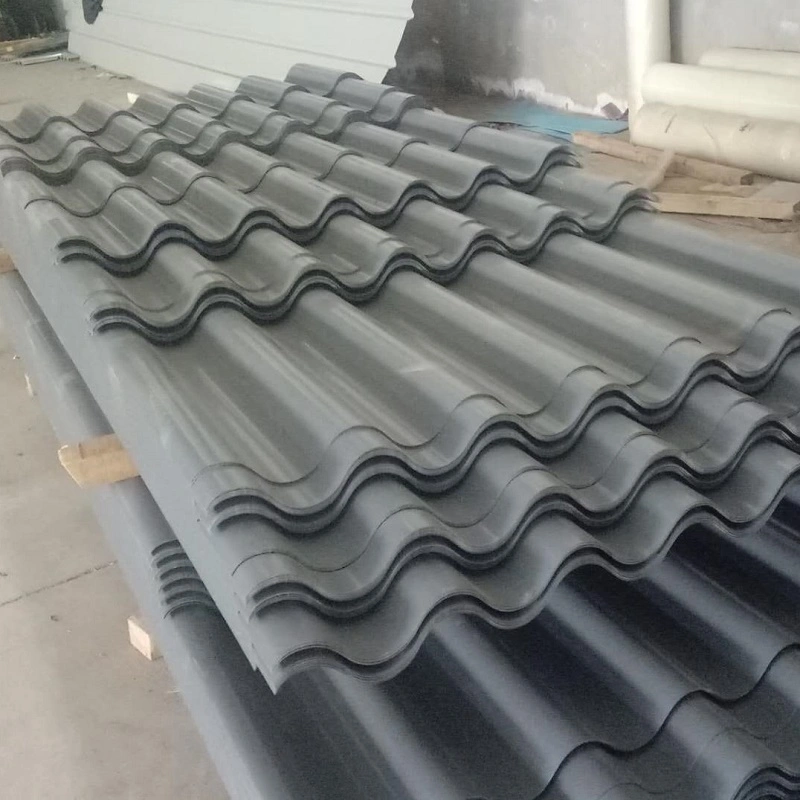

Coperture a falde inclinate per edifici residenziali in zone ad alta piovosità (tegole ondulate).

Coperture ad arco per stadi di grandi dimensioni, sale espositive e basi di produzione cinematografica/televisiva (lamiere ondulate in alluminio-magnesio-manganese).

Coperture resistenti agli agenti atmosferici per edifici in ambienti costieri o corrosivi (lamiere ondulate rivestite in lega Al-Zn o in alluminio-magnesio-manganese).

Perché scegliere le lastre per coperture ondulate?

Cerchi materiali di copertura efficienti e affidabili per stabilimenti industriali, magazzini o strutture di grandi dimensioni? Le lastre per coperture ondulate offrono un elevato rapporto resistenza/peso grazie al loro design a sezione trasversale sinusoidale. Soddisfano diversi requisiti di resistenza agli agenti atmosferici attraverso opzioni di materiali come acciaio zincato, rivestimento in lega Al-Zn, rivestimento colorato e leghe di alluminio-magnesio-manganese. Inoltre, i sistemi di copertura ondulata ad arco metallico consentono spazi interni privi di colonne con luci superiori a 36 metri. Questi prodotti sono conformi allo standard nazionale GB/T 12755-2008 e si sono dimostrati efficaci in numerosi progetti di ingegneria. Scegli le lastre per coperture ondulate: un profilo della sezione trasversale ottimizzato combinato con una selezione flessibile dei materiali fornisce una soluzione di copertura che bilancia la costruzione leggera con un'affidabilità eccezionale.
