Un sistema di supporto dell'involucro edilizio è costituito da elementi strutturali secondari, elementi di fissaggio, componenti impermeabilizzanti e accessori di finitura che collegano il telaio principale in acciaio al tetto e ai pannelli delle pareti.SENBOMateriali da costruzionefornisce una gamma completa di questi componenti per progetti di strutture in acciaio, inclusi arcarecci, clip di supporto, sistemi di grondaie, scossaline e materiali di tenuta.
Il sistema è tipicamente suddiviso in cinque gruppi funzionali:
Supporto strutturale:Arcarecci in acciaio a forma di C, Z, U e L, canali a cappello, aste di abbassamento e tubi di rinforzo. Questi elementi trasferiscono i carichi dal tetto e dai pannelli delle pareti al telaio primario in acciaio.
Fissaggio e connessione:Clip di supporto per tetto e parete, staffe scorrevoli e fisse, viti autoperforanti, prigionieri a taglio e dispositivi di fissaggio nascosti. Questi componenti determinano il modo in cui i pannelli vengono fissati e il modo in cui viene assorbito il movimento termico.
Drenaggio:Grondaie in acciaio o acciaio inox, scarichi dell'acqua piovana, pluviali e componenti di drenaggio sifonico. Un corretto design del drenaggio previene l'accumulo e le perdite d'acqua sul perimetro del tetto.
Lampeggiante e rifinitura:Copricolmi, scossaline, rifiniture perimetrali, chiusure e gocciolatoi. Questi articoli sigillano i bordi e le transizioni dei pannelli, mantenendo l'acqua fuori e fornendo un aspetto finito.
Isolamento e sigillatura:Isolamenti termici, barriere al vapore, membrane traspiranti, nastri sigillanti e guarnizioni. Questi prodotti controllano il trasferimento di calore, gestiscono la condensa e mantengono l'ermeticità.
Arcarecci a forma di Csono gli elementi secondari più utilizzati negli involucri edilizi metallici. Le dimensioni vanno da C80 a C350, con spessori da 1,5 mm a 3,5 mm. Sono semplici da fabbricare e installare, il che li rende adatti per edifici industriali generali e magazzini.
Arcarecci a forma di Zoffrono migliori prestazioni di sovrapposizione rispetto alle sezioni a C e sono spesso specificate per campate più lunghe. Le dimensioni vanno da Z80 a Z350, con fori preforati disponibili per migliorare la precisione dell'installazione e le prestazioni di drenaggio.

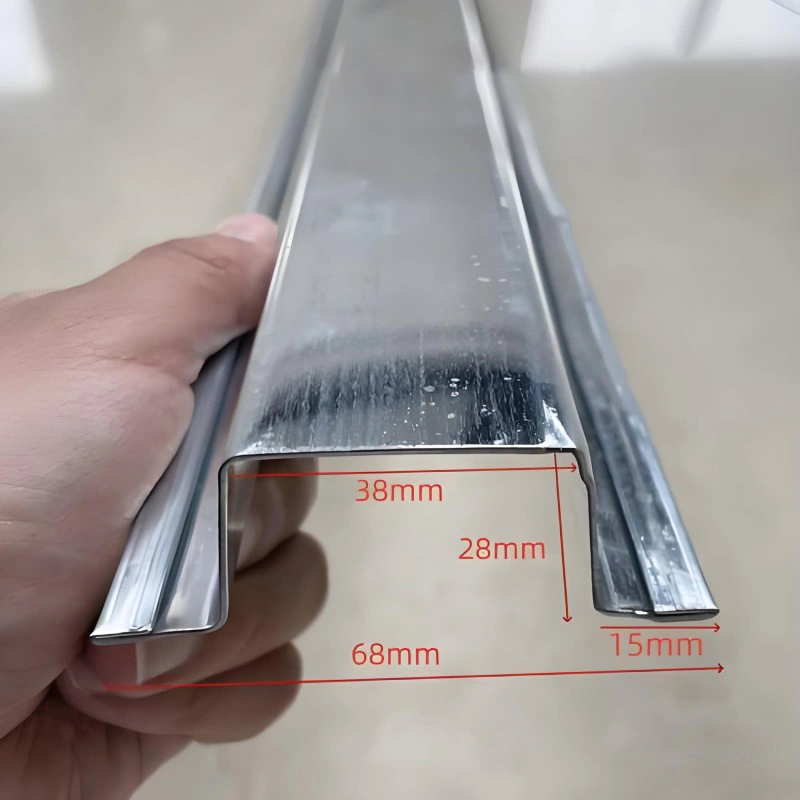

Acciaio a forma di U e a Lvengono utilizzati per l'intelaiatura di porte e finestre, il rinforzo degli angoli e il fissaggio dei bordi.Canali del cappellolavorare con staffe di supporto corrispondenti in sistemi che richiedono un allineamento preciso. Le aste di abbassamento e i tubi di rinforzo migliorano la stabilità complessiva del sistema di arcarecci.
Le clip di supporto sono la parte tecnicamente più critica di un sistema di copertura con aggraffatura.Supporti scorrevoliconsentire al pannello del tetto di espandersi e contrarsi con i cambiamenti di temperatura, riducendo lo stress che potrebbe altrimenti causare deformazioni o affaticamento degli elementi di fissaggio. Questi supporti tipicamente includono un distanziatore isolante per evitare ponti termici.Supporti fissivengono utilizzati in luoghi in cui il movimento deve essere limitato, come ad esempio in corrispondenza della grondaia o del colmo.
Le viti autoperforanti con rondelle EPDM sono il dispositivo di fissaggio standard per la maggior parte dei collegamenti a pareti e pannelli del tetto. La rondella mantiene una tenuta stagna, mentre il rivestimento della vite determina la resistenza alla corrosione. I perni di taglio vengono utilizzati nei sistemi di solai compositi per collegare l'impalcato alla trave in acciaio e trasferire le forze di taglio.

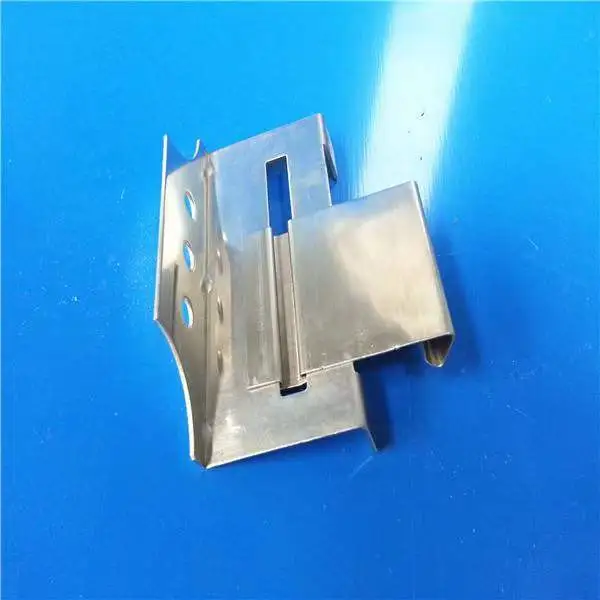

Per i sistemi ad aggraffatura, clip in acciaio inossidabile e morsetti in alluminio fissano i pannelli senza penetrare nella superficie del tetto. Ciò riduce il numero di elementi di fissaggio esposti e migliora la tenuta alle intemperie a lungo termine.

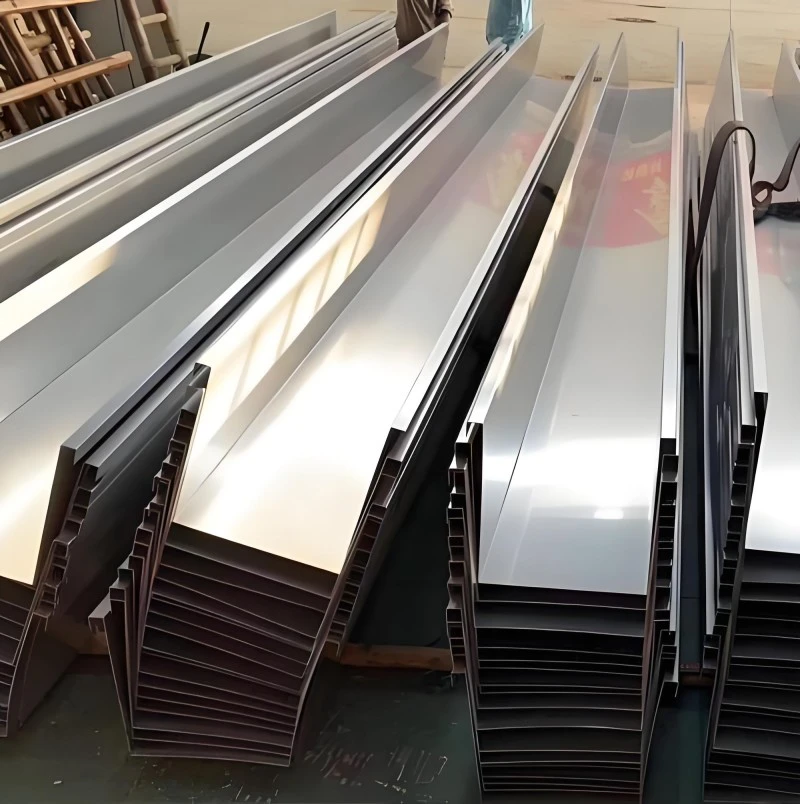

Le grondaie in acciaio sono l'elemento principale di raccolta per il drenaggio del tetto. I materiali comuni includono acciaio zincato e acciaio inossidabile, con spessori da 1,0 mm a 2,0 mm. L'acciaio inossidabile offre una migliore resistenza alla corrosione ed è preferito negli ambienti costieri o industriali.

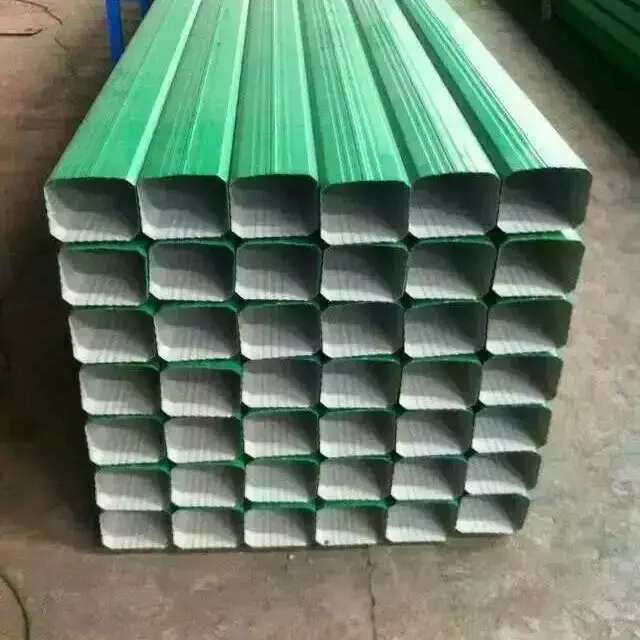

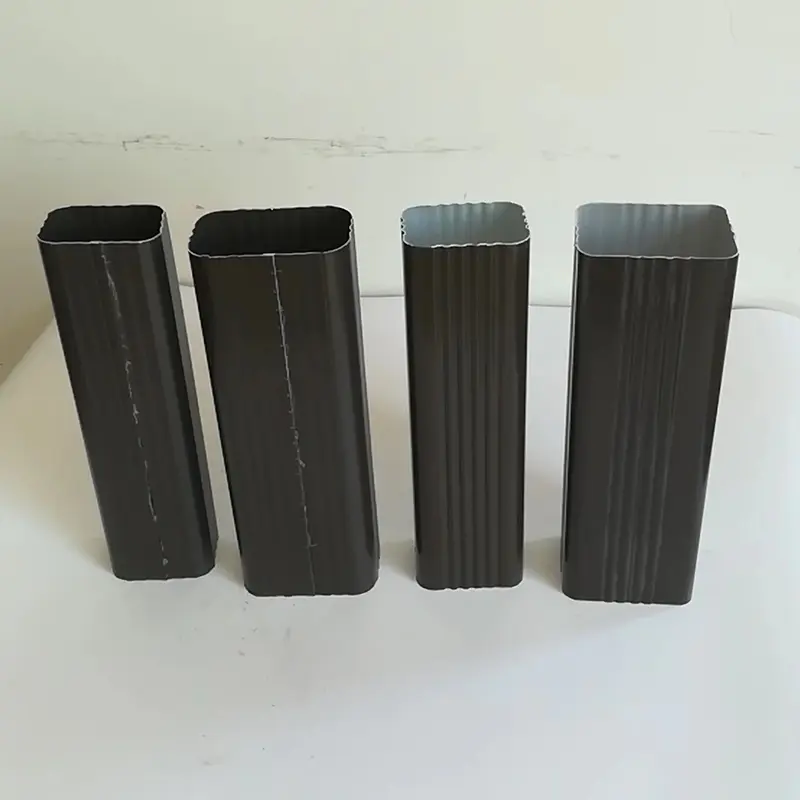

I sistemi di drenaggio sifonico vengono utilizzati per tetti di grandi luci dove è richiesta un'elevata capacità di drenaggio. Completano il sistema i pluviali e gli scarichi dell'acqua piovana, che convogliano l'acqua dalla grondaia alla rete di drenaggio del terreno.
I pezzi di scossalina e di finitura sigillano le transizioni tra pannelli, pareti e attraversamenti del tetto. I cappucci del colmo coprono l'apice del tetto, i fogli della scossalina gestiscono le giunzioni tra parete e tetto e il rivestimento del bordo rifinisce il perimetro. Le chiusure e i gocciolatoi impediscono l'ingresso di acqua alle estremità dei pannelli e alla grondaia.
Sotto il tetto e i pannelli delle pareti vengono installati materiali isolanti come lana di roccia e lana di vetro. Le membrane traspiranti consentono all'umidità di fuoriuscire impedendo l'ingresso di acqua, mentre le barriere al vapore controllano la condensa all'interno dello strato isolante. Nastri sigillanti e guarnizioni completano il sistema di tenuta all'aria.
| Categoria componente | Specifiche comuni | Note |
|---|---|---|
| Arcarecci a forma di C | C80–C350, spessore 1,5–3,5 mm | Più comune per gli edifici generali |
| Arcarecci a forma di Z | Z80–Z350, spessore 1,5–3,5 mm | Disponibili fori preforati |
| Supporti del tetto | Tipologie scorrevoli e fisse, varie altezze | Con distanziale isolante |
| Viti autoperforanti | Rondella in EPDM, intervallo di temperatura da -45°C a 120°C | Il rivestimento determina la resistenza alla corrosione |
| Grondaie in acciaio | Galvanizzato o inossidabile, 1,0–2,0 mm | Inossidabile per le zone costiere |
| Lampeggiante e rifinitura | Galvanizzato o verniciato, 0,4–0,8 mm | Profilo abbinato al tipo di pannello |
| Isolamento | Lana di roccia, lana di vetro, 50–150 mm | Selezionato in base al requisito termico |
| Membrana traspirante | Tipo PE, larghezza 1,0–1,5 m | Impermeabile e permeabile al vapore |
| Norma applicabile | JGJ/T473-2019 | Ingegneria dei sistemi di involucro metallico per edifici |
Per i sistemi di copertura:La spaziatura dell'arcareccio, il tipo di clip di supporto e il profilo del pannello devono essere coordinati. I supporti scorrevoli sono standard per i tetti con aggraffature per accogliere il movimento termico. L'altezza del supporto deve corrispondere allo spessore dell'isolamento per evitare la compressione.
Per i sistemi a parete:Gli arcarecci a forma di C sono generalmente adeguati. Il metodo di fissaggio dipende dal profilo del pannello a parete e dal carico del vento. Le viti autoperforanti con rondelle EPDM sono tipiche per le pareti con fissaggio a vista; i dispositivi di fissaggio nascosti possono essere utilizzati per pannelli architettonici.
Per ambienti corrosivi:Specificare grondaie in acciaio inossidabile, elementi di fissaggio rivestiti e arcarecci rivestiti in alluminio-zinco. Le rondelle in EPDM devono essere compatibili con il rivestimento del pannello e con il clima locale.
Per tetti a grande campata:Gli arcarecci a forma di Z con fori preforati forniscono un migliore allineamento del drenaggio e supporto del pannello. Potrebbe essere necessario un drenaggio sifonico per tetti con elevata intensità di precipitazioni.
Installazione dell'arcareccio:Segnare le linee di disposizione sul telaio principale in acciaio prima dell'installazione. La spaziatura degli arcarecci deve corrispondere al disegno di progetto. I collegamenti tra gli arcarecci e il telaio principale devono essere completamente serrati e le aste di abbassamento devono essere installate dove richiesto per impedire il movimento laterale.
Support clip installation:Installare le clip seguendo lo stesso senso della sequenza di posa del pannello. La base a clip deve essere fissata saldamente all'arcareccio. Verificare che il distanziale isolante sia posizionato correttamente per evitare ponti termici.
Fissaggio a pannello:Per i sistemi con aggraffatura, agganciare i pannelli alle clip e cucirli con un'attrezzatura calibrata. Evitare di serrare eccessivamente le viti autoperforanti sui sistemi di fissaggio esposti, poiché ciò potrebbe danneggiare la rondella EPDM e ridurre la tenuta agli agenti atmosferici.
Installazione di grondaie e scossaline:Assicurarsi che le grondaie siano inclinate verso i punti di scarico. Sigillare tutte le giunture e le transizioni. La scossalina deve sovrapporsi correttamente alle nervature del pannello per evitare che l'acqua rimanga dietro il rivestimento.
I componenti del sistema di supporto sono progettati per funzionare con l'intera gamma di pannelli metallici per involucro forniti da SENBO, inclusiLamiere di acciaio profilate, Pannelli Sandwich In Lana Di Roccia, Pannelli in Alluminio-Magnesio-Manganese, EPannelli perforati. Ad esempio, la disposizione degli arcarecci per una parete con pannelli sandwich differisce da quella di una parete in lamiera profilata a pelle singola a causa delle differenze nella capacità di campata. Il nostro team di ingegneri può fornire disegni di layout che coordinano i supporti strutturali con il tipo di pannello selezionato.
I supporti scorrevoli consentono al pannello del tetto di spostarsi lungo la sua lunghezza al variare della temperatura. Ciò riduce lo stress termico e previene l'affaticamento degli elementi di fissaggio. I supporti fissi vengono utilizzati nei punti di vincolo come gronde e colmi. In un tetto con aggraffatura verticale, la maggior parte delle clip sono di tipo scorrevole, mentre le clip fisse vengono utilizzate solo in posizioni specifiche.
La spaziatura degli arcarecci dipende dal profilo del pannello, dallo spessore della lamiera, dal carico del vento e dal carico della neve. Pannelli più resistenti con nervature più alte possono coprire distanze maggiori e richiedono meno arcarecci. L'interasse dovrà essere verificato mediante calcolo strutturale per ciascun progetto. Il nostro team tecnico può consigliare un layout adatto in base al pannello selezionato.
Per le zone costiere, dovrebbero essere specificati elementi di fissaggio con rivestimento ad alta resistenza alla corrosione. Sono appropriati gli elementi di fissaggio in acciaio inossidabile o quelli con un rivestimento pesante di zinco-alluminio. La rondella EPDM deve inoltre essere resistente ai raggi UV e compatibile con il rivestimento del pannello per mantenere una tenuta stagna.
SÌ. È possibile produrre clip di supporto, scossaline e chiusure per adattarsi a forme di pannelli non standard. Fornire il disegno del profilo del pannello e i requisiti strutturali del progetto in modo che possano essere selezionati o fabbricati i componenti corretti.
Possono essere forniti certificati dei materiali, rapporti sui rivestimenti e rapporti sui test del prodotto. Per gli arcarecci e gli elementi di fissaggio sono disponibili i certificati di prova di fabbrica. Per i progetti che richiedono documentazione di conformità aggiuntiva, come prestazioni antincendio o note di calcolo strutturale, queste possono essere fornite su richiesta.
