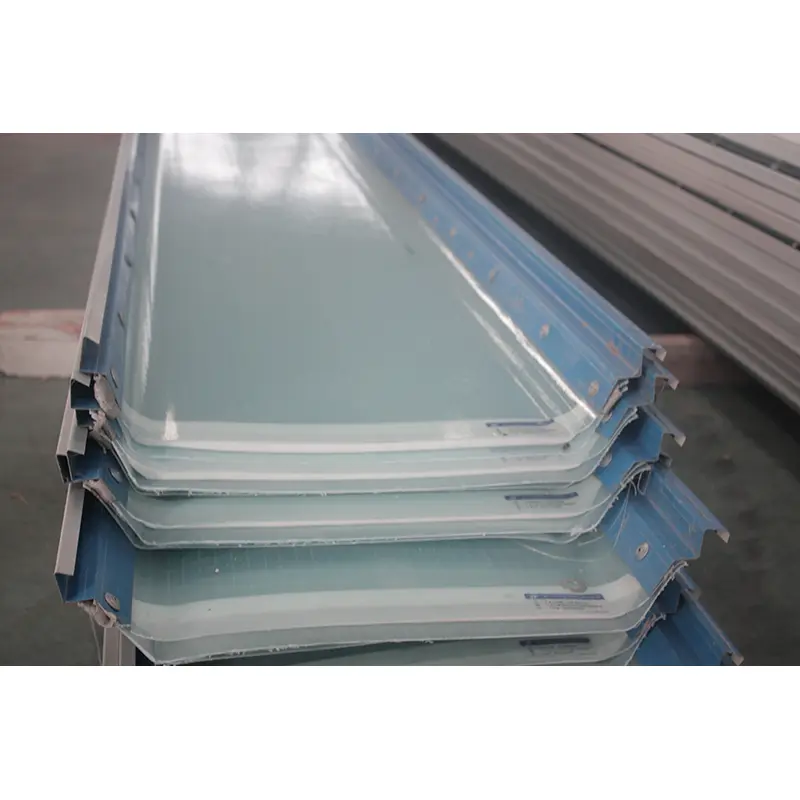

Materiali da costruzione SENBOfornisce pannelli per l'illuminazione naturale in FRP come parte della sua gamma di prodotti per l'involucro edilizio. Questi pannelli vengono utilizzati nei tetti e nelle pareti con struttura in acciaio dove sono richieste illuminazione naturale, resistenza alla corrosione e compatibilità con il rivestimento metallico.

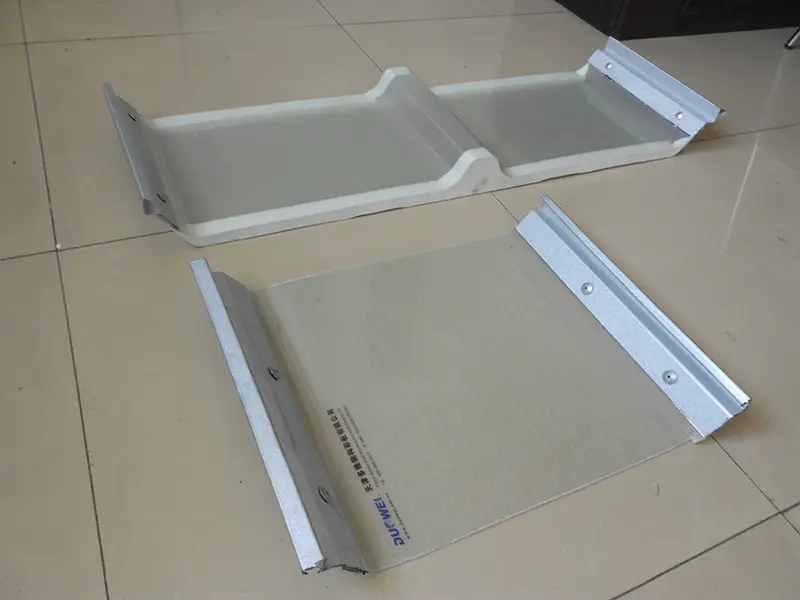

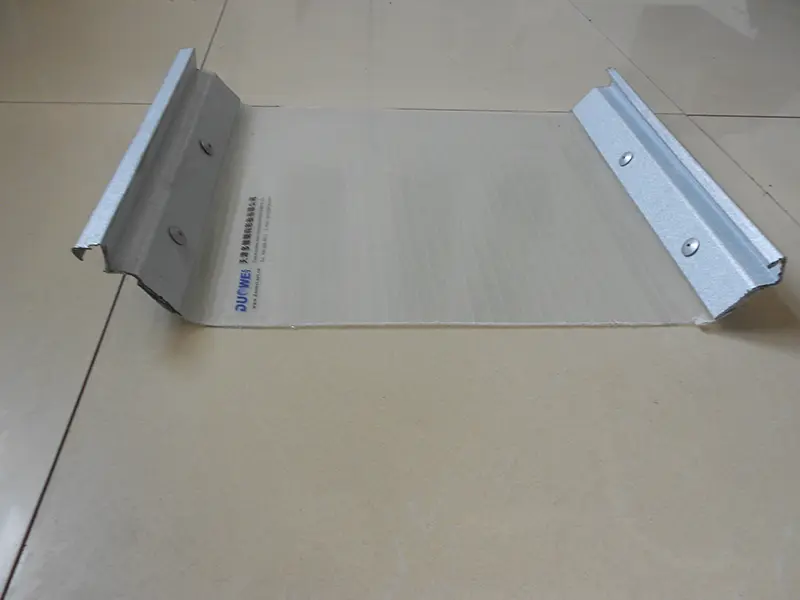

I pannelli per l'illuminazione diurna, noti anche come piastrelle o lastre per l'illuminazione diurna in FRP, sono componenti di illuminazione ondulati o piatti prodotti attraverso un processo meccanizzato continuo. Utilizzano un materassino in fibra di vetro privo di alcali (contenuto ≥ 30%) come materiale di rinforzo e resina poliestere insatura resistente agli agenti atmosferici (contenuto ≥ 65%) come matrice. La superficie è rivestita con un rivestimento in gel resistente all'invecchiamento o con una pellicola resistente ai raggi UV per mantenere la trasmissione della luce e la resistenza agli agenti atmosferici durante l'uso esterno a lungo termine.
Il materiale di rinforzo è fibra di vetro priva di alcali, che fornisce trasmissione della luce e proprietà meccaniche. Il sistema di resina utilizza una resina ignifuga reattiva e resistente all'invecchiamento. Durante la produzione viene utilizzato un processo di polimerizzazione a caldo. Per garantire la stabilità dimensionale e l'integrità meccanica, il grado di indurimento alla consegna è almeno dell'88% per i pannelli per coperture e almeno dell'82% per i pannelli per pareti.
Gli spessori comuni per i pannelli per illuminazione diurna in FRP includono 0,8 mm, 1,0 mm, 1,2 mm, 1,5 mm, 2,0 mm, 2,5 mm e 3,0 mm. I profili ondulati sono progettati per abbinarsi al colore delle lastre di copertura in acciaio; i modelli comuni includono le serie 750, 840, 900, 950 e 1050. Le lunghezze possono essere personalizzate in base alle esigenze del progetto, tipicamente vanno dai 6 ai 12 metri. La finitura standard è trasparente; colori come bianco latte, blu e verde possono essere personalizzati per regolare la velocità di trasmissione della luce.
I prodotti sono conformi allo standard nazionale GB/T 14206-2015, "Fogli ondulati in poliestere rinforzato con fibra di vetro". La progettazione e la selezione possono fare riferimento all'atlante della norma nazionale 21CJ103-1, "Applicazione e costruzione di lastre in poliestere rinforzato con fibra di vetro (FRP) (Parte I): strisce di illuminazione naturale, ventilazione, lucernari per lo scarico di fumi/fumi e pannelli anticorrosione".
La velocità di trasmissione della luce è un indicatore chiave dell’efficacia dell’illuminazione naturale. Le specifiche delle gare d'appalto richiedono spesso una velocità di trasmissione non inferiore al 75%. Le prestazioni effettive variano in base allo spessore e al colore; I pannelli FRP trasparenti con spessori di 1,0–1,5 mm possono raggiungere velocità di trasmissione dell'85%–88%. Quando la luce passa attraverso il pannello FRP, si disperde per creare una luce morbida e diffusa senza abbagliamento o punti caldi. Questa caratteristica supporta un'illuminazione interna uniforme negli impianti industriali, evitando i problemi di hotspot talvolta associati alle lastre in PC (policarbonato).
I pannelli per l'illuminazione diurna in FRP utilizzano una pellicola superficiale resistente ai raggi UV o uno strato di gel coat anti-invecchiamento per resistere alle radiazioni UV e ridurre l'ingiallimento e il degrado. La pellicola resistente ai raggi UV è incollata al pannello FRP tramite un processo di coestrusione, che aiuta a prevenire la delaminazione durante l'uso a lungo termine. Il materiale FRP offre resistenza alla corrosione acida e alcalina, rendendolo adatto ad ambienti come impianti chimici e aree costiere. In condizioni normali, i prodotti qualificati hanno una durata di 15-30 anni.
Il coefficiente di dilatazione termica dei pannelli per illuminazione diurna in FRP è vicino a quello dell'acciaio. Se utilizzati con lamiere di acciaio rivestite di colore, si espandono e si contraggono a velocità simili in base alle fluttuazioni di temperatura. Ciò riduce il rischio di perdite nei punti di connessione causate dalla dilatazione differenziale. Questa caratteristica rende i pannelli per l'illuminazione naturale in FRP una scelta comune per le strisce per l'illuminazione naturale del tetto negli edifici industriali con struttura in acciaio.
I pannelli per l'illuminazione naturale in FRP possono raggiungere un grado di ritardo di fiamma di Classe B1 e un indice di ossigeno (OI) di almeno il 30%. Le proprietà meccaniche includono una resistenza alla trazione di almeno 85 MPa, una resistenza alla flessione di almeno 95 MPa e una durezza Barcol di almeno 47. Questi valori supportano la capacità di carico del tetto e i requisiti di resistenza al vento.
Il set di disegni di riferimento della norma nazionale 21CJ103-1 fornisce una guida sistematica sulla selezione del prodotto e sui dettagli di installazione per i pannelli di illuminazione diurna in FRP utilizzati nelle strisce di illuminazione diurna, nei lucernari di ventilazione e nei lucernari per lo scarico dei fumi del fuoco. Le applicazioni includono tetti in lamiera profilata, tetti in cemento armato e sistemi di pareti. I documenti di gara per progetti industriali, come il progetto Yantai Lubao Steel Pipe, hanno specificato la conformità con GB/T 14206-2015, classe di ritardo di fiamma F1, un tasso di trasmissione della luce di almeno il 75% e un intervallo di temperature di esercizio compreso tra -40°C e 120°C.
I seguenti parametri si basano sulla produzione standard e sugli standard nazionali pertinenti. La personalizzazione è disponibile per soddisfare requisiti specifici del progetto.
| Indicatore di prestazione | Parametro/Specifica | Norma / Note |
|---|---|---|
| Norma esecutiva | GB/T14206-2015 | Lastre ondulate in poliestere rinforzato con fibra di vetro |
| Riferimento alla progettazione | 21CJ103-1 | Dettagli applicativi per lastre FRP |
| Contenuto di resina | ≥65% | Resina reattiva ignifuga resistente all'invecchiamento |
| Contenuto in fibra di vetro | ≥30% | Fibra di vetro non ritorta, priva di alcali |
| Spessore standard | 0,8–3,0 mm | Lamiere ondulate o piane |
| Profili comuni | Tipi 750 / 840 / 900 / 950 / 1050 | Compatibile con coperture in acciaio colorato |
| Trasmissione della luce | ≥75% (fino a 85%–88%) | |
| Indice di ossigeno | ≥30% | Indicatore di ritardo di fiamma |
| Temperatura operativa | Da -40°C a 120°C | |
| Grado di cura | Copertura >88% / Parete >82% | Requisito alla consegna |
| Vita utile di progettazione | 15-30 anni |
1. Luce diffusa e priva di abbagliamento.I pannelli FRP diffondono la luce attraverso la struttura in fibra di vetro, fornendo una distribuzione uniforme senza punti caldi. Ciò può migliorare il comfort visivo rispetto alle lastre in PC trasparenti.
2. Resistenza alla corrosione.Il materiale FRP resiste agli acidi, agli alcali e all'invecchiamento. Può essere utilizzato in ambienti corrosivi come impianti chimici, zone costiere e allevamenti di bestiame.
3. Compatibilità di dilatazione termica.Il coefficiente di dilatazione termica è vicino a quello dell'acciaio. Se utilizzati con coperture in acciaio colorato, i pannelli si espandono e si contraggono a velocità simili, riducendo il rischio di perdite nei giunti.
4. Ritardante di fiamma.Classe nominale B1 con un indice di ossigeno pari ad almeno il 30%, che soddisfa i comuni requisiti di sicurezza antincendio per gli edifici industriali.
5. Progettazione e selezione standardizzate.La conformità alla norma GB/T 14206-2015 e al riferimento di progettazione 21CJ103-1 fornisce una base per la selezione del prodotto e i dettagli di installazione.
Per le strisce di illuminazione naturale del tetto:Selezionare il profilo ondulato che corrisponde alla lamiera del tetto in metallo adiacente. Assicurarsi che i dettagli della sovrapposizione e del fissaggio seguano le linee guida in 21CJ103-1 per mantenere la tenuta alle intemperie.
Per ambienti corrosivi:Confermare che la formulazione della resina e la protezione della superficie siano adatte all'esposizione chimica specifica. Nelle zone costiere, verificare che elementi di fissaggio e sigillanti siano compatibili con il materiale FRP.
Per la sicurezza antincendio:Quando si utilizzano pannelli FRP in coperture o pareti ignifughe, verificare che il grado di ritardabilità della fiamma del pannello e l'insieme complessivo soddisfino i requisiti di resistenza al fuoco del progetto.
Durante l'installazione:Evitare piegature o torsioni eccessive dei pannelli. Utilizzare strumenti di taglio e sigillanti adeguati sui giunti. Seguire le raccomandazioni del produttore relative alla spaziatura dei dispositivi di fissaggio e alla distanza dal bordo per evitare crepe e perdite.
1.Strisce di illuminazione naturale per tetti di grandi dimensioni per stabilimenti industriali e magazzini logistici, compatibili con coperture in acciaio colorato.
2.Strutture che richiedono illuminazione naturale, come serre agricole, vivai di fiori e siti di acquacoltura.
3.Tetti per l'illuminazione naturale di edifici pubblici, inclusi impianti sportivi, grandi supermercati e mercati.
4.Sistemi di involucri per l'illuminazione diurna per ambienti corrosivi, come impianti chimici ed edifici costieri.
I pannelli FRP in genere producono una luce più morbida e diffusa grazie al rinforzo in fibra di vetro, mentre i fogli in PC tendono ad avere una trasmissione della luce diretta più elevata e possono creare punti caldi. L’FRP ha anche un coefficiente di dilatazione termica più vicino a quello dell’acciaio, rendendolo più compatibile con le coperture metalliche. Il PC può essere più leggero e più resistente agli urti, ma il FRP è spesso preferito in ambienti industriali corrosivi.
La spaziatura delle sovrapposizioni e degli elementi di fissaggio deve seguire il riferimento di progettazione 21CJ103-1 e i requisiti del profilo metallico del tetto. Come guida generale, le sovrapposizioni finali dovrebbero essere di almeno 150–200 mm e le sovrapposizioni laterali dovrebbero corrispondere alla sovrapposizione consigliata del profilo. La spaziatura dei dispositivi di fissaggio è generalmente di 300–500 mm, ma è necessario utilizzare i calcoli del carico del vento specifici del progetto.
I pannelli in FRP con adeguato ritardo di fiamma (Classe B1, indice di ossigeno ≥30%) possono essere utilizzati nei sistemi di lucernari per scarico fumi/fuoco se progettati e installati secondo gli standard pertinenti e le specifiche di progetto. L'insieme complessivo del lucernario deve soddisfare le prestazioni antincendio richieste.
Conservare i pannelli in piano in un luogo asciutto e coperto, lontano dalla luce solare diretta e da fonti di calore. Evitare di impilare pesi eccessivi sopra i pannelli. Proteggi la superficie da graffi e sostanze chimiche. In caso di stoccaggio temporaneo all'aperto coprire con materiale opaco e traspirante.
Si prega di fornire il tipo di profilo, lo spessore, la lunghezza, il colore, i requisiti di trasmissione della luce e se i pannelli sono per applicazioni su coperture o pareti. Specificare inoltre l'ubicazione del progetto ed eventuali condizioni ambientali speciali (ad esempio, esposizione chimica, costa). Questo aiuta il nostro team a consigliare il sistema di resina e la protezione della superficie appropriati.
Tianjin SENBO Building Materials Technology Co., Ltd. è un produttore di pannelli per l'illuminazione naturale in FRP, pannelli in lana di roccia con bordi sigillati in poliuretano, pannelli isolanti in poliuretano e altri prodotti per l'involucro edilizio. La nostra base di produzione si trova nella zona di sviluppo economico di Jinghai, Tianjin, Cina, dotata di linee di produzione automatizzate e di un processo di ispezione della qualità in quattro fasi. Per ulteriori informazioni sulla nostra fabbrica, sulle certificazioni, sulle capacità di test e sulle referenze dei progetti, visitare il nostroChi siamopagina ocontattare il nostro team di ingegneri.
