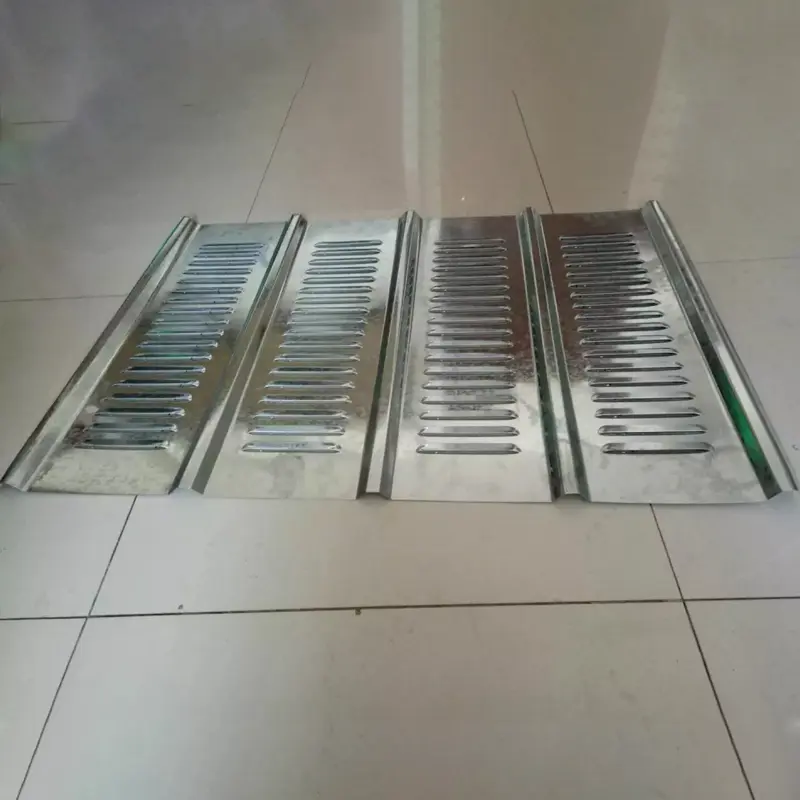

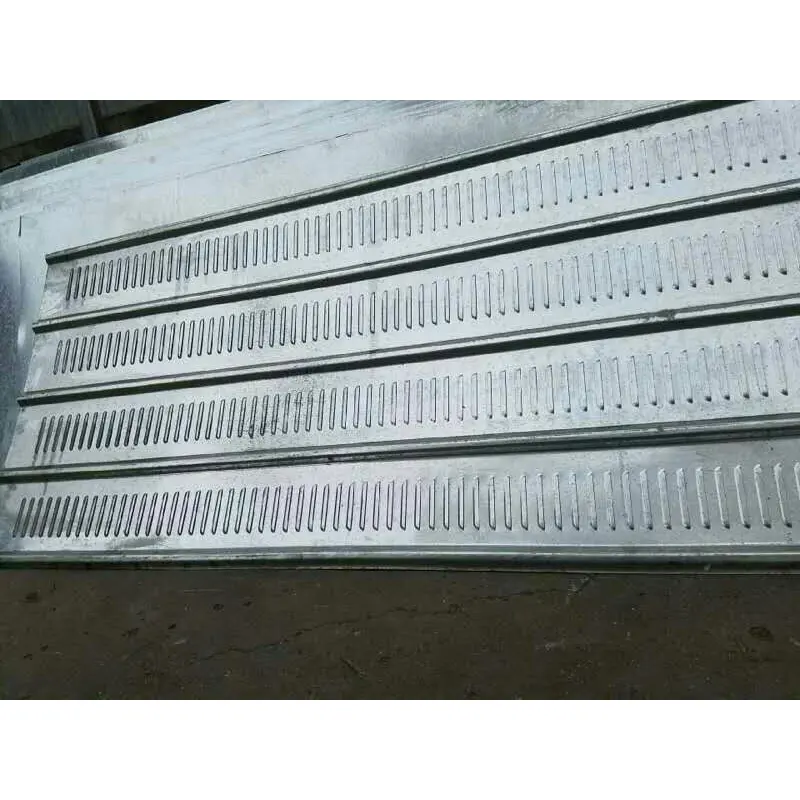

Lamiera perforata con feritoia

Le lamiere perforate a feritoia sono pannelli architettonici funzionali creati dalla lavorazione di lamiere metalliche utilizzando apparecchiature di stampaggio di precisione ad alta velocità per formare una struttura di aperture angolari a forma di feritoia. A differenza dei pannelli perforati standard (che presentano fori diritti come cerchi o quadrati), i pannelli perforati con lamelle sono dotati di lamelle angolari. Questo design consente all'aria di fluire attraverso i canali diagonali bloccando la linea visiva orizzontale, ottenendo così un effetto "ventilato ma opaco".

Selezione del materiale di base

A seconda dell'ambiente operativo e dei requisiti prestazionali, è possibile selezionare i seguenti materiali:

Acciaio zincato Q235:Il materiale più comune nella costruzione. Le superfici sono trattate con zincatura a caldo e verniciatura a polvere elettrostatica (spessore del rivestimento ≥ 60μm), resistendo a 500 ore di test in nebbia salina senza staccarsi o arrugginirsi. Standard di prova: ASTM B117 / ISO 9227. I rapporti di laboratorio sono disponibili su richiesta.

Acciaio inossidabile 304:Utilizzato per ambienti esterni che richiedono elevata resistenza alla corrosione o per progetti decorativi.

Lega di alluminio:Utilizzato per progetti con limitazioni di peso o che richiedono compatibilità con pannelli di copertura in alluminio-magnesio-manganese.

Processo e specifiche di produzione:Prodotto utilizzando linee di punzonatura ad alta velocità, precisione e completamente automatizzate, il sistema supporta vari materiali, tra cui bobine di acciaio perforate rivestite a colori, bobine di alluminio e lamiere di acciaio inossidabile. Gli spessori standard vanno da 0,5 mm a 2,0 mm (lamiere sottili: 0,5–1,0 mm; lastre spesse: 1,0–2,0 mm). Gli angoli tipici delle alette sono 45°–60°, con un rapporto di area aperta del 40%–60%. Le dimensioni standard delle lastre sono 1000×2000 mm e 1250×2500 mm; le dimensioni personalizzate sono disponibili su richiesta.

Trattamento superficiale:Le lamiere di acciaio zincato possono essere rifinite con verniciatura a polvere elettrostatica. I colori sono personalizzati secondo gli standard RAL (i colori comuni includono grigio scuro, grigio chiaro, blu reale e verde scuro).

Verifica delle prestazioni

1. Prestazioni acustiche – Riduzione del rumore misurata in laboratorio

Le prestazioni acustiche dei pannelli a persiana forata sono supportate da dati sperimentali concreti. Una ricerca sistematica condotta dal Laboratorio di Acustica Architettonica dell'Università Nazionale di Cheng Kung (Taiwan) su pannelli a feritoia orizzontale microforati ha dimostrato che l'abbattimento acustico medio va da un minimo di 4 dB a un massimo di 15 dB. Le variabili chiave che influenzano le prestazioni acustiche includono la lunghezza delle alette, lo spessore delle alette, la configurazione strutturale (perforazione su un lato o su due lati), l'angolo delle alette e la spaziatura delle alette.

2. Ventilazione e resistenza al vento: resistenza al vento ridotta di oltre il 30%

I pannelli con feritoie perforate facilitano la ventilazione naturale e lo scarico della pressione attraverso perforazioni angolari nelle feritoie, riducendo efficacemente la resistenza al vento. Se utilizzato in strutture edili, il design a feritoie del flusso d'aria riduce la resistenza al vento di oltre il 30% rispetto alle tradizionali barriere solide, sulla base di calcoli comparativi del carico del vento. I pannelli sono progettati per soddisfare i requisiti locali di carico del vento in conformità con i codici di costruzione applicabili (ad esempio GB 50009 / EN 1991), con prestazioni effettive verificate attraverso calcoli strutturali e valutazioni del carico di vento specifiche del progetto. Ciò li rende adatti alle regioni costiere ventose e soggette a tifoni.

3. Resistenza alla corrosione e agli agenti atmosferici – Test in nebbia salina di 500 ore

La resistenza alla corrosione dei pannelli forati è garantita da un sistema a doppio processo: zincatura a caldo seguita da verniciatura a polvere elettrostatica. Uno strato di base zincato è combinato con un rivestimento in polvere di poliestere per esterni polimerizzato ad alta temperatura (spessore ≥60μm). I pannelli resistono a 500 ore di test in nebbia salina senza staccarsi o arrugginirsi, in conformità con ASTM B117/ISO 9227. Rapporti di test di terze parti sono disponibili su richiesta e la durata di servizio all'aperto è stimata a 5-10 anni in condizioni ambientali normali.

4. Proprietà meccaniche e di fabbricazione

Realizzato in acciaio zincato Q235, il materiale offre un'eccellente resistenza alla compressione, mentre il processo di stampaggio delle alette garantisce un'elevata precisione dimensionale. Nelle applicazioni di trasporto ferroviario (ventilazione e persiane antipioggia), la struttura combina pannelli di persiane perforate frontali con deflettori antipioggia posteriori per bilanciare il flusso d'aria e la protezione dagli agenti atmosferici. Per i compartimenti di potenza delle apparecchiature motorizzate, è possibile applicare materiale fonoassorbente da 5–10 mm alla struttura della feritoia per smorzare il rumore.

5. Scenari applicativi comprovati

Decorazione di edifici pubblici su larga scala e assorbimento acustico:Queste lamiere perforate a feritoia vengono utilizzate per la decorazione e il trattamento acustico in grandi progetti come aeroporti, stazioni ferroviarie, stadi, centri espositivi e stazioni della metropolitana.

Accumulo di costruzioni:Il pannello forato a lamelle presenta un design modulare con assemblaggio imbullonato, eliminando la necessità di saldature in loco. Supporta il riutilizzo più di 5 volte e vanta un tasso di riciclabilità dell'acciaio del 95%.

Ventilazione dell'attrezzatura e dissipazione del calore:Utilizzate come pannelli di dissipazione del calore per gli involucri delle apparecchiature, queste feritoie sono generalmente realizzate in acciaio inossidabile, acciaio zincato o alluminio (spessore: 0,8–2 mm), fornendo un'efficace ventilazione e dissipazione del calore offrendo allo stesso tempo protezione da polvere e schizzi.

Panoramica delle specifiche principali

Tutti i parametri elencati di seguito si basano sulla produzione standard di fabbrica o su test di riferimento. La personalizzazione è disponibile per soddisfare requisiti specifici del progetto.

Vantaggi principali

1. Ventilazione senza visibilità (funzionalità unica).Il design angolato delle alette crea una sovrapposizione se visto frontalmente, bloccando oltre il 90% della linea visiva dall'esterno e consentendo al tempo stesso un flusso d'aria naturale, bilanciando la protezione della privacy con la ventilazione e la dissipazione del calore. Lo screening visivo viene misurato ad una distanza di 1 metro perpendicolare alla superficie del pannello.

2. Prestazioni acustiche verificate (riduzione di 4–15 dB).I test di laboratorio confermano una riduzione media del rumore di 4–15 dB; le prestazioni possono essere ulteriormente migliorate aggiungendo cotone fonoassorbente o pannelli microforati.

3. Resistenza alla corrosione e durata (verifica in nebbia salina di 500 ore).La doppia protezione anticorrosione (zincatura a caldo più verniciatura a polvere elettrostatica) garantisce l'assenza di spellatura o ruggine dopo 500 ore di test in nebbia salina secondo ASTM B117 / ISO 9227; durata di servizio all'aperto di 5-10 anni.

4. Assemblaggio modulare e riutilizzabilità.Il design modulare con connessioni bullonate elimina la necessità di saldature in loco; i pannelli possono essere riutilizzati almeno cinque volte, con un tasso di riciclaggio dell'acciaio del 95%.

5. Personalizzazione flessibile dei materiali e delle specifiche.Disponibile in vari materiali come acciaio zincato Q235, acciaio inossidabile e alluminio; lo spessore, le dimensioni e i colori della piastra possono essere personalizzati per soddisfare requisiti specifici del progetto.

Scenari applicativi

1.Sistemi decorativi e fonoassorbenti per grandi edifici pubblici come aeroporti, stazioni ferroviarie, stadi, centri fieristici e stazioni metropolitane.

2.Barriere di cantiere per lavori stradali, scavi della metropolitana e ristrutturazioni residenziali (che richiedono resistenza al vento e scarico della pressione).

3.Ventilazione, dissipazione del calore e protezione dalle polveri per impianti industriali e locali tecnici.

4.Barriere antirumore per strade comunali e zone industriali (se abbinate a materiali fonoassorbenti).

5.Sistemi integrati di ombreggiatura architettonica e feritoie di ventilazione.

Perché scegliere i pannelli con feritoia perforata?

Stai cercando un pannello funzionale che bilanci ventilazione e schermatura per decorazioni architettoniche, accaparramenti edilizi o progetti di riduzione del rumore? Realizzati in acciaio zincato Q235 o acciaio inossidabile, questi pannelli sono dotati di alette angolate da 45°–60° stampate con precisione. Forniscono oltre il 90% di schermatura visiva (misurata a 1 m di vista perpendicolare) consentendo al tempo stesso ventilazione naturale e riduzione della pressione, offrendo oltre il 30% in meno di resistenza al vento rispetto ai pannelli solidi. I test acustici di laboratorio confermano una riduzione del rumore di 4–15 dB, mentre i test in nebbia salina di 500 ore (ASTM B117 / ISO 9227) ne verificano la resistenza alla corrosione; il design modulare consente un riutilizzo ripetuto. Dall'assorbimento acustico decorativo nei grandi edifici pubblici ai pannelli resistenti al vento per i lavori stradali urbani, i pannelli a persiana perforata, supportati da dati prestazionali comprovati, offrono una soluzione affidabile che garantisce "ventilazione senza visibilità" insieme alla riduzione del rumore e alla resistenza al vento.

Domande frequenti

1. Quali standard vengono utilizzati per il test in nebbia salina?

Testiamo i nostri pannelli verniciati a polvere in conformità con ASTM B117 o ISO 9227 per 500 ore. Su richiesta sono disponibili rapporti di test di terze parti per verificare i risultati.

2. Come viene misurato lo screening visivo del 90%?

Il tasso di screening visivo viene misurato ad una distanza di 1 metro perpendicolare alla superficie del pannello. Ad angoli di visione normali, le alette angolate si sovrappongono per bloccare più del 90% della linea visiva orizzontale pur consentendo il flusso d'aria.

3. I pannelli possono essere utilizzati in aree ventose?

SÌ. Il design a lamelle riduce il carico del vento di oltre il 30% rispetto ai pannelli pieni. Eseguiamo calcoli del carico del vento specifici del progetto secondo i codici applicabili (ad esempio GB 50009 o EN 1991) per garantire che i pannelli e la struttura di supporto siano adeguatamente progettati.

4. Quali materiali sono disponibili per i pannelli perforati a lamelle?

Offriamo acciaio zincato Q235, acciaio inossidabile 304 e lega di alluminio. La scelta dipende dai requisiti di corrosione, dai limiti di peso e dalle preferenze estetiche. Tutti i materiali possono essere verniciati a polvere in vari colori RAL.

5. Fornite campioni o rapporti di prova prima di ordinare?

Sì, possiamo fornire pannelli campione per la valutazione e condividere i relativi rapporti di prova (nebbia salina, acustici, meccanici) su richiesta. Il nostro team di ingegneri offre anche consulenza tecnica per il vostro progetto specifico.

6. Come vengono installati i pannelli?

I pannelli sono progettati per l'assemblaggio modulare imbullonato, eliminando la necessità di saldature in loco. Ciò consente un'installazione più rapida e un facile smontaggio e i pannelli possono essere riutilizzati più volte.
