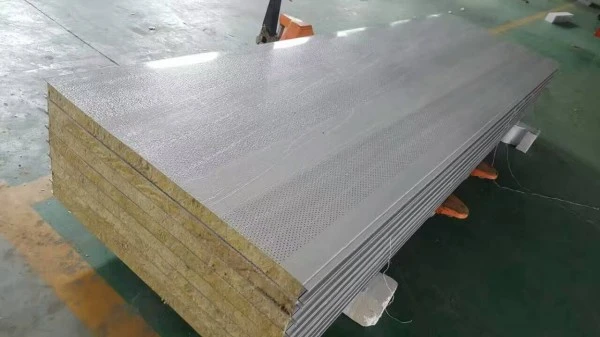

Il pannello composito in lana di roccia perforata è un pannello sandwich con rivestimento metallico che combina un'anima in lana di roccia con una lamiera di rivestimento perforata.Materiali da costruzione SENBOfornisce questo prodotto per applicazioni in cui l'assorbimento acustico e la sicurezza antincendio devono essere affrontati insieme, come luoghi pubblici, impianti industriali e locali tecnici.

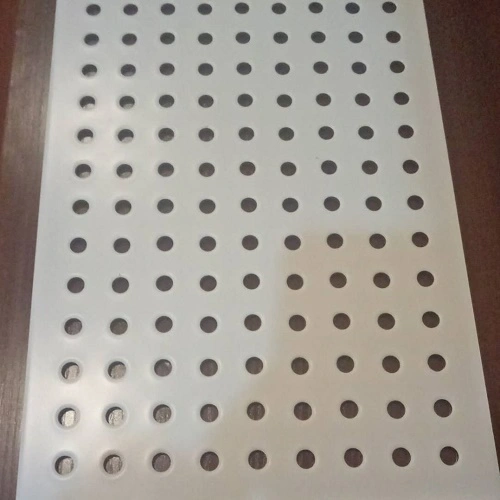

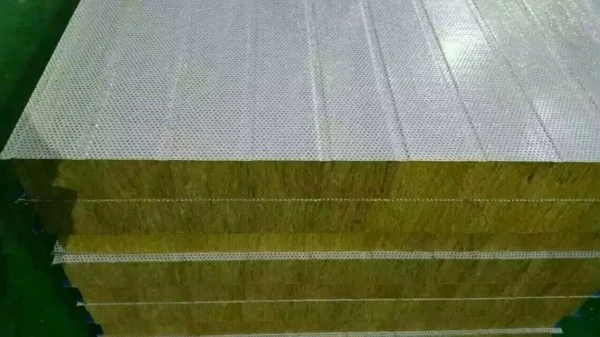

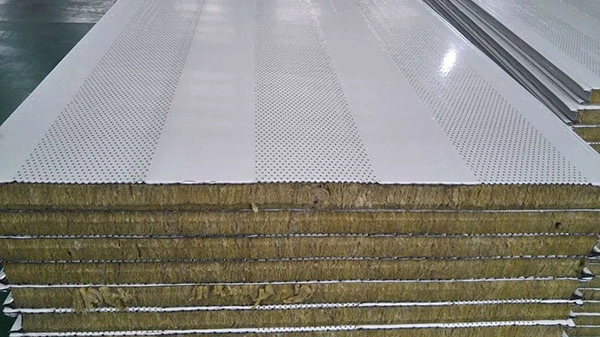

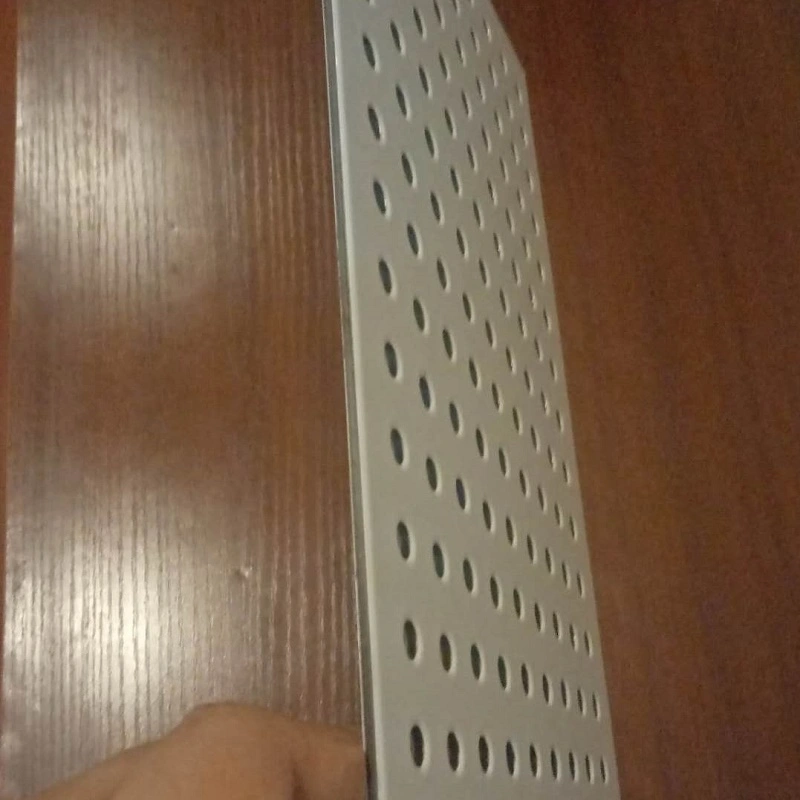

Il pannello è costituito da un'anima in lana di roccia accoppiata tra due rivestimenti metallici mediante un agente schiumogeno poliuretanico ad alta resistenza. Il foglio frontale esterno è perforato con attrezzature di precisione per creare dimensioni di apertura e aree aperte specifiche. Il foglio posteriore interno è solido e fornisce supporto strutturale. Le onde sonore entrano attraverso le perforazioni e vengono assorbite dalle fibre di lana di roccia, convertendo l'energia sonora in calore attraverso l'attrito e gli effetti viscosi.
L'anima in lana di roccia ha una densità di 80–120 kg/m³, con orientamento delle fibre perpendicolare alla superficie del pannello. I materiali di rivestimento sono generalmente acciaio verniciato o acciaio zincato, con uno spessore di 0,4–0,8 mm e possibilità di personalizzazione. I modelli di perforazione e i diametri dei fori possono essere regolati per soddisfare specifici requisiti di progettazione acustica.
Il prodotto è conforme agli standard GB/T 23932 (pannelli sandwich in lana di roccia con rivestimento metallico per uso edilizio) e JC/T 869 (pannelli sandwich in lana di roccia e lana di scorie con rivestimento metallico). Questi standard definiscono i requisiti di base per la qualità dei materiali e la costruzione dei pannelli.
Il meccanismo di assorbimento acustico si basa sul rivestimento forato e sul nucleo poroso in lana di roccia. Quando il tasso di perforazione supera il 20%, ulteriori aumenti hanno un effetto limitato sull'assorbimento e le prestazioni dipendono principalmente dalla lana di roccia stessa.
Le misurazioni effettuate con il metodo del tubo di impedenza (ISO 10534-2) e con il metodo della camera riverberante (ISO 354) mostrano che il coefficiente di riduzione del rumore (NRC) della struttura in metallo perforato e lana di roccia può superare 0,8. Le configurazioni ad alte prestazioni hanno raggiunto 0,90–0,95 in condizioni di laboratorio. Le prestazioni effettive dipendono dalla configurazione specifica del pannello, dal metodo di montaggio e dalla presenza di eventuali cavità d'aria dietro il pannello.
L'anima in lana di roccia è un materiale fibroso inorganico di Classe A (non combustibile). Mantiene l'integrità strutturale a temperature superiori a 1000°C. Il pannello è adatto per edifici pubblici con severi requisiti di sicurezza antincendio. Il nucleo in lana di roccia ha anche una conduttività termica di 0,035–0,043 W/(m·K), fornendo isolamento termico oltre all'assorbimento acustico.
L'idrofobicità del nucleo in lana di roccia è almeno del 98% e il contenuto di umidità è pari o inferiore allo 0,5%. Queste proprietà aiutano il pannello a resistere all'umidità, alla muffa, alla putrefazione e ai danni provocati dagli insetti per tutta la sua durata.
I seguenti parametri si basano sulla produzione standard e sui relativi standard di prova. I rapporti di prova sono disponibili su richiesta.
| Indicatore di prestazione | Parametro/Specifica | Note/Base standard |
|---|---|---|
| Materiale di rivestimento | Acciaio verniciato / Acciaio zincato / Acciaio rivestito Al-Zn | Spessore 0,4–0,8 mm, personalizzabile |
| Materiale principale | Lana di roccia (tipo inorganico omogeneo) | Densità 80–120 kg/m³ |
| Spessore del nucleo | 50 / 75 / 80 / 100 / 120 / 150 / 175 / 200mm | Personalizzabile |
| Tasso di perforazione del pannello | ≥20% (consigliato) | Al di sopra del 20%, l’effetto sull’assorbimento diventa minore |
| Diametro del foro comune | Personalizzabile | Modello e diametro progettati per progetto |
| Larghezza effettiva | 450–1000 mm (varia in base al tipo di pannello) | ad esempio, Modello 950, Modello 1150 |
| Valutazione del fuoco | Classe A (non combustibile) | Soddisfa gli standard pertinenti |
| Conducibilità termica | 0,035–0,043 W/(m·K) | Anima in lana di roccia |
| Coefficiente di riduzione del rumore (NRC) | ≥0,8 (tipico); fino a 0,90–0,95 per configurazioni ottimizzate | Misurato secondo ISO 354 / ISO 10534-2 |
| Limite di resistenza al fuoco | ≥1000°C | Proprietà del materiale principale |
| Idrofobicità | ≥98% | |
| Standard esecutivi | GB/T 23932, JC/T 869 | Pannelli sandwich in lana di roccia con rivestimento metallico |
1. Assorbimento acustico verificato.L'NRC supera 0,8 nelle configurazioni tipiche e può arrivare fino a 0,95 negli assemblaggi ottimizzati. Ciò rende il pannello adatto a ridurre l'eco e il rumore negli spazi industriali e pubblici.
2. Sicurezza antincendio di classe A.L'anima in lana di roccia non è combustibile e mantiene la stabilità sopra i 1000°C, contribuendo alla sicurezza antincendio negli edifici pubblici.
3. Isolamento termico combinato.Una conduttività termica di 0,035–0,043 W/(m·K) significa che il pannello svolge sia funzioni acustiche che termiche, riducendo la necessità di strati isolanti separati.
4. Resistenza all'umidità e alla muffa.Con un'idrofobicità pari ad almeno il 98%, il pannello resiste all'umidità, alla muffa, alla putrefazione e ai danni degli insetti, supportando l'uso a lungo termine in vari climi.
5. Laminazione in fabbrica per una qualità costante.Il nucleo e i rivestimenti vengono incollati utilizzando apparecchiature automatizzate, garantendo una forza di adesione e una rigidità del pannello costanti rispetto alla laminazione in loco.
Per la progettazione acustica:Specificare il modello di perforazione, il diametro del foro e l'area aperta in base alla gamma di frequenza target. Una cavità d'aria dietro il pannello può migliorare l'assorbimento delle basse frequenze; consultare uno specialista di acustica per risultati ottimali.
Per i gruppi resistenti al fuoco:Confermare che la configurazione del pannello soddisfi la resistenza al fuoco richiesta e che tutti i componenti di supporto siano compatibili con il piano di sicurezza antincendio.
Per le aree ad alta umidità:Assicurarsi che i bordi e i giunti del pannello siano adeguatamente sigillati durante l'installazione per impedire l'ingresso di umidità. Il nucleo idrofobico fornisce resistenza, ma sono ancora necessari i dettagli adeguati.
Durante l'installazione:Maneggiare i pannelli con cura per evitare danni al rivestimento forato. Seguire le raccomandazioni del produttore per il fissaggio e il trattamento dei giunti. Proteggi la superficie da graffi e urti.
1.Edifici pubblici con doppi requisiti acustici e di sicurezza antincendio, come impianti sportivi, teatri e sale da concerto.
2.Impianti industriali e locali tecnici dove è necessario l'abbattimento del rumore.
3.Spazi acusticamente sensibili come biblioteche, sale conferenze e studi di registrazione.
4.Sistemi di controsoffitti e pareti fonoassorbenti per snodi di trasporto, compresi terminal aeroportuali e stazioni ferroviarie ad alta velocità.
Quando il tasso di perforazione è inferiore al 20%, aumentandolo si migliora l'assorbimento acustico consentendo a più onde sonore di raggiungere il nucleo in lana di roccia. Al di sopra del 20%, l'effetto diventa minore e l'assorbimento dipende principalmente dalla densità e dallo spessore della lana di roccia, nonché dalla configurazione di montaggio.
I pannelli sono progettati principalmente per uso interno. Per le applicazioni esterne, il materiale di rivestimento e il rivestimento devono essere selezionati per resistere agli agenti atmosferici esterni, mentre i bordi e i giunti dei pannelli necessitano di una protezione aggiuntiva contro l'umidità. Consultare il produttore per le specifiche specifiche per l'esterno.
Il metodo del tubo di impedenza (ISO 10534-2) misura l'assorbimento acustico in condizioni di incidenza normale ed è adatto per confrontare materiali. Il metodo della camera riverberante (ISO 354) misura l'assorbimento in condizioni di campo diffuso, che meglio rappresenta le prestazioni reali della stanza. Entrambi i metodi vengono utilizzati per valutare le proprietà acustiche del pannello.
Utilizzare una spazzola morbida o un aspirapolvere con una spazzola per rimuovere la polvere dalle perforazioni. Evitare l'uso di acqua o detergenti liquidi sulla superficie perforata a meno che il pannello non sia specificamente classificato per la pulizia a umido. Il rivestimento non perforato può essere pulito con un detergente delicato.
Si prega di fornire lo spessore del pannello, il materiale di rivestimento, la velocità e il modello di perforazione, la densità del nucleo, l'NRC richiesto e se i pannelli verranno utilizzati su pareti o soffitti. Includere anche l'ubicazione del progetto ed eventuali requisiti di resistenza al fuoco o di resistenza all'umidità.
Tianjin SENBO Building Materials Technology Co., Ltd. è un produttore di pannelli compositi perforati in lana di roccia, pannelli murali modulari per camere bianche, pannelli per camere bianche e altri prodotti per involucri metallici. La nostra base di produzione si trova nella zona di sviluppo economico di Jinghai, Tianjin, Cina, dotata di linee di produzione automatizzate e di un processo di ispezione della qualità in quattro fasi. Per ulteriori informazioni sulla nostra fabbrica, certificazioni, capacità di test e referenze di progetti, visita il nostroChi siamopagina ocontattare il nostro team di ingegneri.
