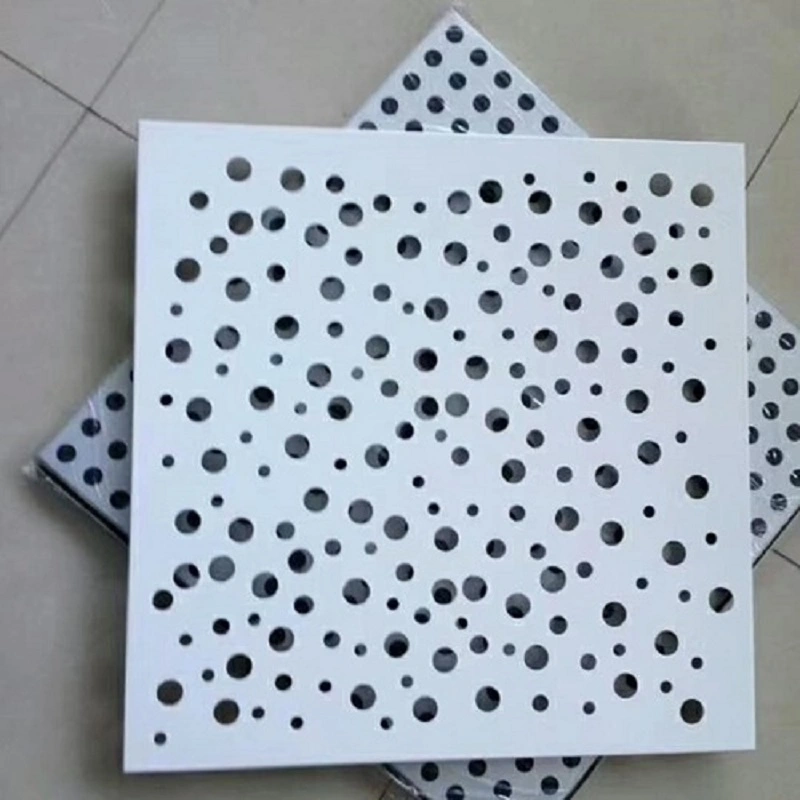

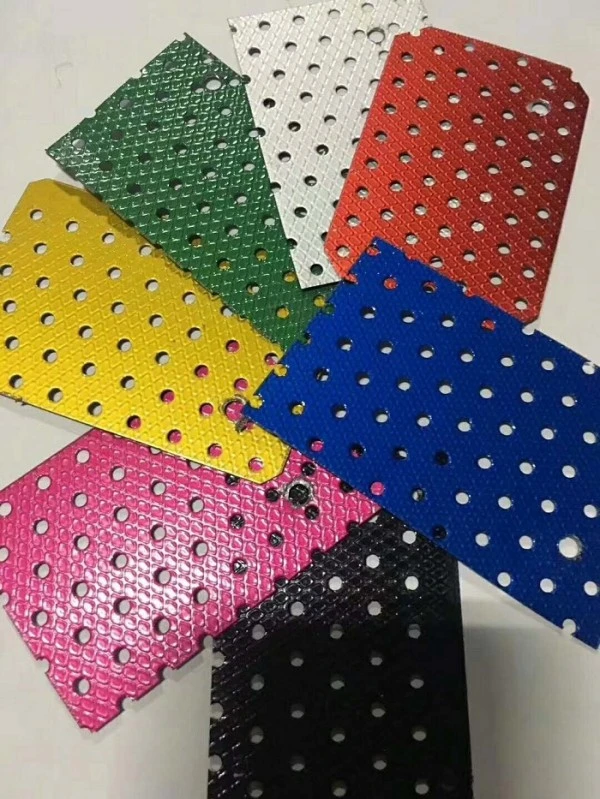

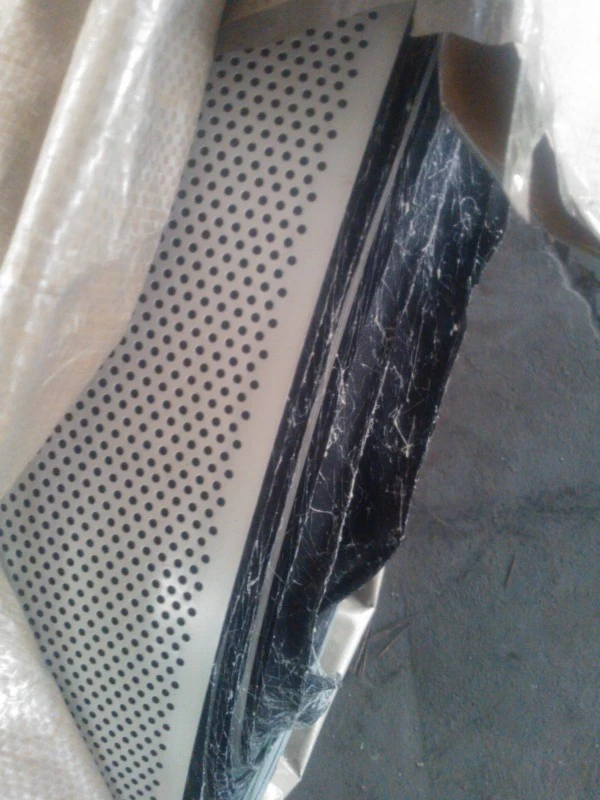

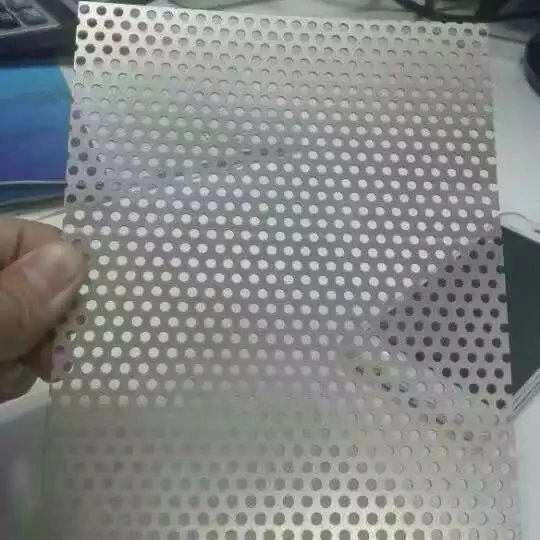

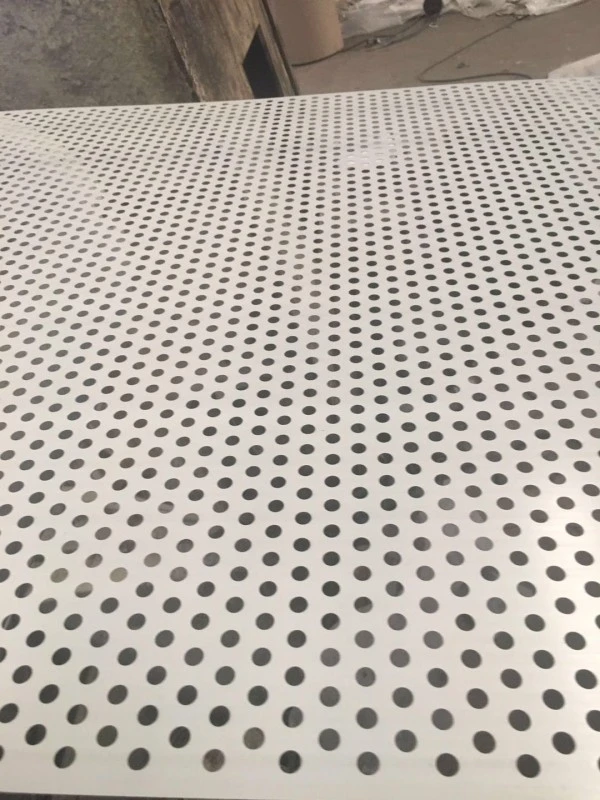

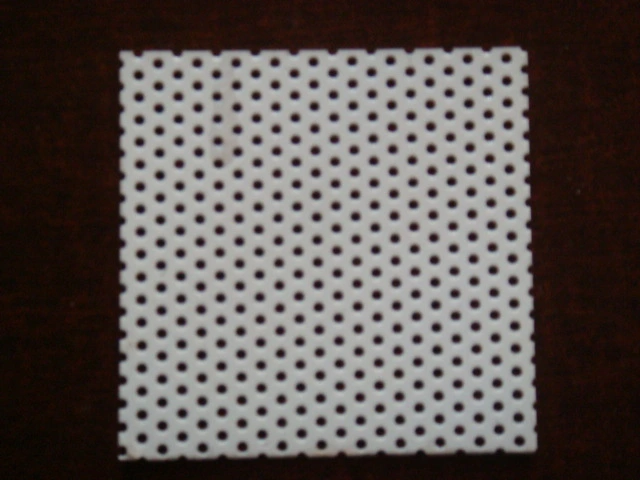

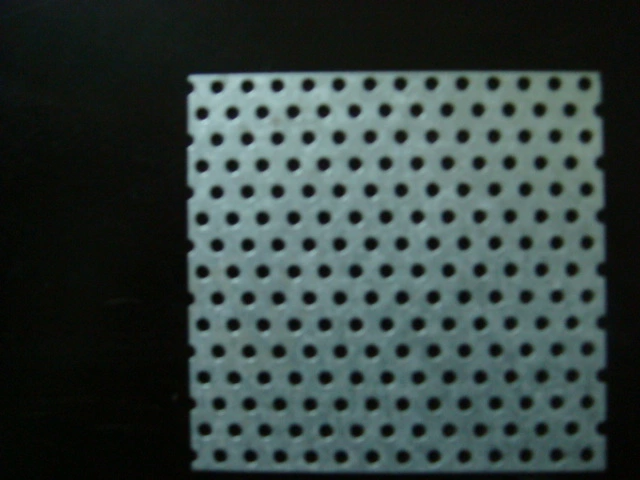

Lamiera perforata in acciaio colorato

Le lamiere perforate, note anche come pannelli perforati o rete perforata, vengono prodotte perforando modelli di fori nelle lamiere.Materiali da costruzione SENBOfornisce questi prodotti per applicazioni architettoniche, acustiche e industriali, con particolare attenzione alla precisione dimensionale e alla tracciabilità dei materiali.

La scelta del materiale di base dipende dall'ambiente operativo e dai requisiti prestazionali. Vengono comunemente utilizzati tre gruppi di materiali:

Acciaio inossidabile 304:Fornisce resistenza alla corrosione adatta per ambienti esterni e chimicamente aggressivi. Un campione rappresentativo non ha mostrato ruggine dopo 1000 ore di test in nebbia salina in condizioni ASTM B117. Le prestazioni effettive dipendono dalla finitura superficiale e dalla preparazione dei bordi.

Lega di alluminio (ad esempio, 6061):Offre bassa densità (circa 2,7 g/cm³) combinata con una buona resistenza. Il materiale può essere anodizzato o verniciato a polvere per una maggiore durata e aspetto della superficie.

Acciaio Q235 zincato o verniciato:Un'opzione economica per uso architettonico e industriale generale. La protezione superficiale viene generalmente ottenuta mediante zincatura a caldo seguita da verniciatura a polvere elettrostatica.

Processo di produzione e gamma dimensionale

Le attrezzature di punzonatura CNC ad alta velocità producono oltre 20 modelli di perforazione, comprese forme rotonde, quadrate, a fessura, esagonali, a croce, a squama di pesce e a fiore di prugna. Il processo consente un controllo preciso del diametro del foro, della spaziatura e del rapporto dell'area aperta.

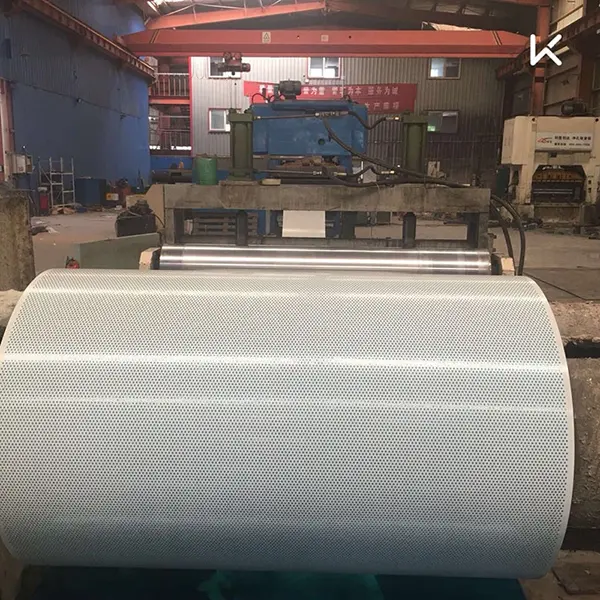

Le lamiere piane possono essere prodotte in spessori da 0,1 mm a 15 mm, con diametri dei fori che vanno da 0,1 mm a 200 mm. Le lamiere in rotoli sono disponibili negli spessori da 0,2 mm a 1,5 mm, con una larghezza massima di 1250 mm e diametri dei fori da 0,5 mm a 10 mm. Per le applicazioni architettoniche, gli spessori comuni vanno da 0,5 mm a 2,0 mm, con diametri dei fori compresi tra 3 mm e 20 mm. I rapporti tipici dell'area aperta vanno dal 15% al ​​60% e la tolleranza del diametro del foro è controllata entro ±0,1 mm.

Opzioni di trattamento superficiale

I fogli in lega di alluminio possono essere anodizzati per creare uno strato di ossido duro e denso che migliora la resistenza alla corrosione e la durezza superficiale. La verniciatura a polvere offre una finitura ecologica con buona resistenza agli agenti atmosferici e agli agenti chimici. Il rivestimento elettroforetico fornisce una copertura uniforme con forte adesione.

Le lamiere di acciaio sono solitamente protette mediante zincatura a caldo seguita da verniciatura a polvere elettrostatica, con uno spessore tipico del rivestimento di almeno 60 μm.

Caratteristiche prestazionali misurate

1. Prestazioni acustiche: valori NRC derivanti da test di laboratorio

Le lastre perforate contribuiscono all'assorbimento acustico se installate con un intercapedine d'aria o un materiale di supporto poroso. Le onde sonore che entrano nei fori perdono energia attraverso l'attrito e gli effetti viscosi sulle superfici di apertura.

I coefficienti di assorbimento acustico sono stati misurati a frequenze di banda di ottava specificate secondo ASTM C423 per un assemblaggio rappresentativo costituito da un pannello di alluminio a foro esagonale con uno strato di supporto poroso e una cavità d'aria. Il coefficiente di riduzione del rumore (NRC) risultante è stato pari o superiore a 0,8 per la configurazione testata. L'NRC effettivo per un'installazione specifica dipende dallo spessore del pannello, dalla dimensione del foro, dal tasso di perforazione, dal materiale di supporto, dalla profondità della cavità d'aria e dal metodo di montaggio. I rapporti di prova sono disponibili su richiesta.

2. Proprietà meccaniche e capacità di carico

Le prestazioni meccaniche dipendono dal materiale di base, dallo spessore e dal modello di perforazione. La capacità di carico strutturale deve essere calcolata secondo lo standard di progettazione applicabile in base allo spessore del pannello, alla geometria della perforazione, alla spaziatura dei supporti, alla campata e al metodo di fissaggio. Per riferimento, è stato verificato che un pannello in acciaio spesso 3 mm con perforazioni quadrate (apertura 10 mm) e una campata di supporto specificata resiste a un carico uniformemente distribuito di 5 kN/m² attraverso calcoli ingegneristici. Note di calcolo dettagliate possono essere fornite su richiesta.

I pannelli con perforazioni circolari (apertura 20 mm, 50% area aperta) mostrano una resistenza al flusso d'aria pari o inferiore a 50 Pa se testati secondo ISO 5801.

La resistenza alla corrosione è verificata mediante test in nebbia salina: un campione di acciaio inossidabile 304 non ha mostrato ruggine dopo 1000 ore secondo ASTM B117; l'acciaio zincato con zincatura a caldo e verniciatura a polvere non ha mostrato peeling o ruggine dopo 500 ore con lo stesso standard. Sono disponibili i rapporti di prova.

3. Durabilità della superficie e resistenza agli agenti atmosferici

I pannelli in alluminio anodizzato o verniciato a polvere mostrano una migliore resistenza alla corrosione, all'usura e all'esposizione ai raggi UV. L'esecuzione di ciascun trattamento superficiale può essere confermata dai relativi rapporti di prova forniti con l'ordine.

4. Esperienza applicativa nel settore dell'edilizia e dei trasporti

I pannelli forati vengono utilizzati nelle barriere antirumore legate ai trasporti, spesso abbinati a materiale fonoassorbente dietro la faccia forata. Negli edifici pubblici come terminal aeroportuali, stazioni ferroviarie, stadi e centri espositivi, i pannelli forniscono il controllo acustico consentendo al tempo stesso flessibilità nella progettazione visiva.

Le facciate architettoniche utilizzano modelli di perforazione per creare effetti semitrasparenti e variazioni di luci e ombre. Esempi documentati includono la facciata metallica degli Skylight Apartments in Francia e la biblioteca dell'Accademia Centrale di Belle Arti. Per riferimenti e documentazione specifici del progetto, contatta il nostro team.

Specifiche tecniche e note di prova

I seguenti parametri si basano sulla produzione standard e sui relativi standard di prova. Ove applicabile, la documentazione probatoria è disponibile su richiesta.

Caratteristiche principali e vantaggi pratici

1. Prestazioni acustiche verificate.NRC superiore a 0,8 è stato confermato per uno specifico gruppo testato. Se combinati con un supporto e un'intercapedine d'aria adeguati, i pannelli aiutano a ridurre i livelli di rumore nelle barriere stradali e nei sistemi acustici architettonici.

2. Flessibilità dei materiali.Le opzioni includono acciaio inossidabile 304 per resistenza alla corrosione, lega di alluminio per applicazioni decorative leggere e acciaio zincato per uso generale economico.

3. Varietà del modello di perforazione.Sono disponibili più di 20 modelli, con diametro del foro e rapporto dell'area aperta personalizzabili per ottenere la trasparenza visiva, le prestazioni acustiche e la ventilazione desiderate.

4. Finiture resistenti agli agenti atmosferici.I pannelli in alluminio possono essere anodizzati o verniciati a polvere; i pannelli in acciaio utilizzano zincatura a caldo e verniciatura a polvere. Possono essere forniti rapporti di prova per la resistenza alla nebbia salina.

5. Ampia gamma di applicazioni.Adatto per il trattamento acustico decorativo in edifici pubblici, barriere antirumore da traffico, protezioni per attrezzature industriali e componenti di filtrazione.

Guida alla selezione e all'installazione

Per applicazioni acustiche:Selezionare il modello di perforazione e l'area aperta in base alla gamma di frequenza target. Un materiale di supporto poroso e un traferro migliorano significativamente l'assorbimento. Utilizzare i dati dei test ASTM C423 come guida, ma verificare le prestazioni per il proprio assieme specifico.

Per facciate esterne:Scegli l'acciaio inossidabile 304 o l'alluminio verniciato a polvere per una resistenza alla corrosione a lungo termine. Confermare che lo spessore e il profilo del pannello soddisfino i requisiti di carico del vento della posizione del progetto.

Per la filtrazione industriale:Specificare con precisione il diametro del foro, la spaziatura e l'area aperta richiesti. Il controllo della tolleranza dimensionale è fondamentale per garantire prestazioni di filtraggio costanti.

Durante l'installazione:Maneggiare i pannelli con attenzione per evitare di piegare o danneggiare i bordi perforati. Utilizzare elementi di fissaggio e strutture di supporto adeguati. Per i gruppi acustici, assicurarsi che il materiale di supporto sia installato senza spazi o compressioni che potrebbero ridurre le prestazioni.

Supporto per la produzione personalizzata

Accettiamo disegni forniti dal cliente nei comuni formati CAD (DXF, DWG) per layout di perforazione personalizzati. Il nostro team di ingegneri esamina la geometria del foro, la distanza dal bordo, l'area aperta e i requisiti di formatura prima della produzione. Su richiesta sono disponibili l'ispezione del primo articolo e i certificati dei materiali.

Aree di applicazione tipiche

1.Sistemi di barriere acustiche per il controllo del rumore del traffico lungo autostrade, ferrovie e metropolitane.

2.Decorazione fonoassorbente per interni di grandi edifici pubblici, inclusi terminal aeroportuali, stazioni ferroviarie ad alta velocità, stadi e centri espositivi.

3.Facciate architettoniche, soffitti e partizioni che creano effetti di luce e ombra e design visivi semitrasparenti.

4.Coperture protettive per apparecchiature industriali, pannelli di dissipazione del calore e griglie per altoparlanti.

5.Filtrazione e screening industriale per macchinari chimici, apparecchiature farmaceutiche e macchinari per la lavorazione alimentare.

Domande frequenti

1. Come dovrebbero essere selezionate le dimensioni della perforazione e l'area aperta per un controsoffitto acustico?

La selezione dipende dalla gamma di frequenza target e dal materiale di supporto. Per l'assorbimento generale della gamma vocale, è comune un'area aperta del 20–30% con diametri dei fori di 3–6 mm. Un supporto poroso più spesso e una cavità d'aria più profonda migliorano l'assorbimento delle basse frequenze. Raccomandiamo di testare un assieme rappresentativo o di consultare uno specialista di acustica per gli spazi critici.

2. Qual è la differenza tra lamiere forate e lamiere stirate?

Le lamiere perforate vengono punzonate dal metallo pieno, lasciando uno schema di foratura pulito e uniforme con un elevato grado di precisione. Il metallo espanso viene tagliato e allungato, creando una rete con aperture a forma di diamante e una superficie strutturata. Le lamiere forate offrono tipicamente una migliore planarità e una gamma più ampia di motivi decorativi, mentre la lamiera stirata è spesso più leggera e meno costosa per alcune applicazioni industriali.

3. È possibile piegare o deformare le lamiere forate dopo la punzonatura?

Sì, ma la misura dipende dal materiale, dallo spessore e dal modello di perforazione. I modelli altamente aperti riducono la formabilità. Se è necessaria la formatura, la disposizione della punzonatura deve essere progettata per evitare sollecitazioni eccessive sui bordi del foro. Discuti i requisiti di formazione con il nostro team di ingegneri durante la fase di progettazione.

4. Quale materiale dovrei scegliere per un'applicazione su una facciata costiera?

Per gli ambienti costieri, di solito si consiglia l'acciaio inossidabile 304 o la lega di alluminio con un'adeguata finitura anodizzata o verniciata a polvere. L'acciaio inossidabile offre la massima resistenza alla corrosione, mentre l'alluminio è più leggero. Evitare l'acciaio zincato standard a meno che non abbia rivestimenti protettivi aggiuntivi adatti alle condizioni specifiche.

5. Un’area aperta più alta garantisce sempre un migliore assorbimento acustico?

Non necessariamente. Sebbene un'area aperta più elevata consenta a una maggiore quantità di suono di raggiungere il materiale di supporto, esiste una gamma ottimale. Al di sopra di una certa soglia, la massa e la rigidità del pannello diminuiscono, il che può ridurre le prestazioni a bassa frequenza. L'interazione tra area aperta, diametro del foro, materiale di supporto e profondità della cavità determina l'assorbimento complessivo. Si consiglia di eseguire test o simulazioni per ottenere risultati precisi.
