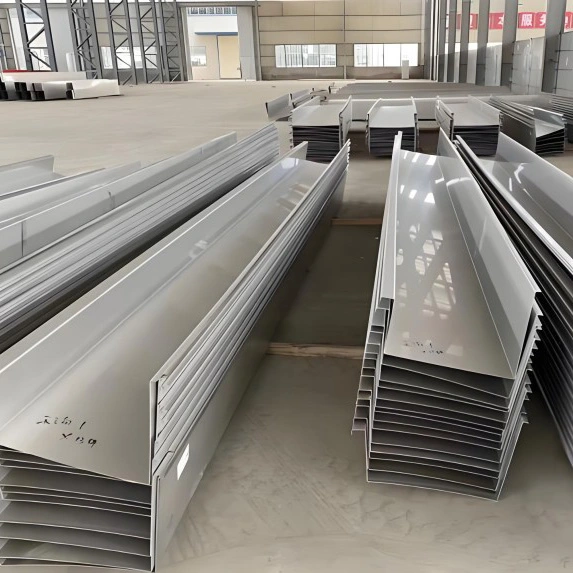

Grondaia in acciaio inossidabile

Il drenaggio del tetto dipende da grondaie poste nei punti bassi del tetto per raccogliere l'acqua piovana e convogliarla nei pluviali. La grondaia in acciaio inossidabile è classificata in base alla posizione. Le grondaie interne si trovano all'interno della linea del muro esterno e di solito funzionano con un parapetto. Le grondaie esterne si estendono oltre il muro esterno e vengono generalmente utilizzate su edifici senza parapetto. Questa classificazione segue GB 51022-2015, il codice tecnico per gli edifici leggeri con telai in acciaio a due falde. SENBO fabbrica queste grondaie in un ambiente di officina controllato, con piegatura e saldatura completate prima della consegna. Ogni pezzo viene controllato per larghezza, altezza, dimensione della flangia e rettilineità prima dell'imballaggio.

Il materiale di base è l'acciaio inossidabile 304 come standard. I gradi 201 e 316L possono essere specificati quando le condizioni del progetto richiedono un diverso equilibrio tra costi e resistenza alla corrosione. GB 51022-2015 stabilisce uno spessore minimo della lamiera di 1,0 mm per le grondaie interne realizzate in acciaio inossidabile 304. Se viene sostituito con un altro materiale, deve ricevere un trattamento anticorrosivo affidabile. Le grondaie in lamiera d'acciaio piana devono avere uno spessore minimo di 3,0 mm. L'atlante degli standard nazionali 24CS08-1 offre ulteriori indicazioni sulla selezione e l'installazione degli accessori di drenaggio.

Dimensioni e fabbricazione

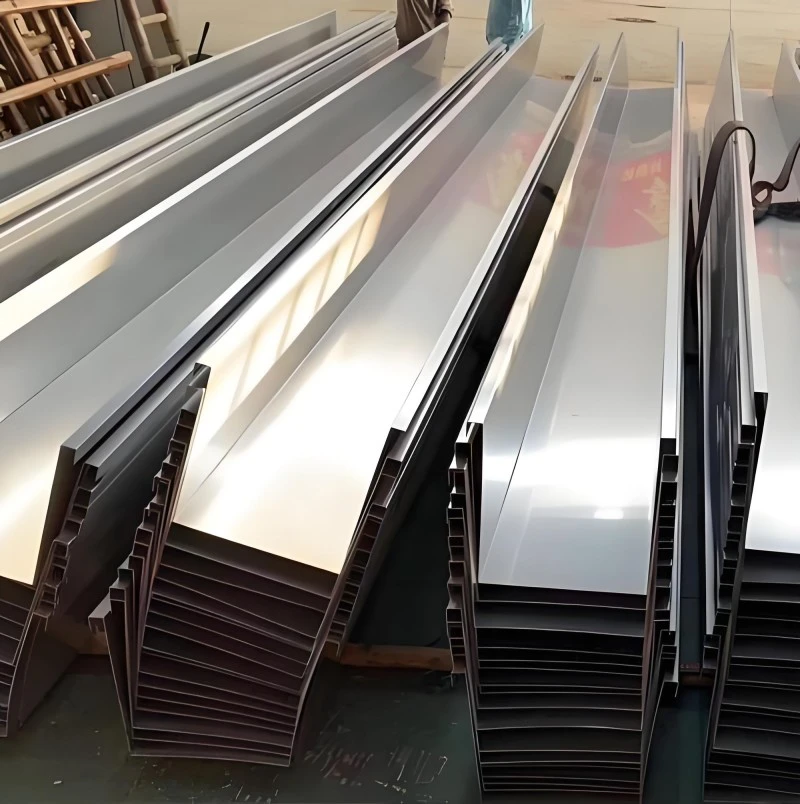

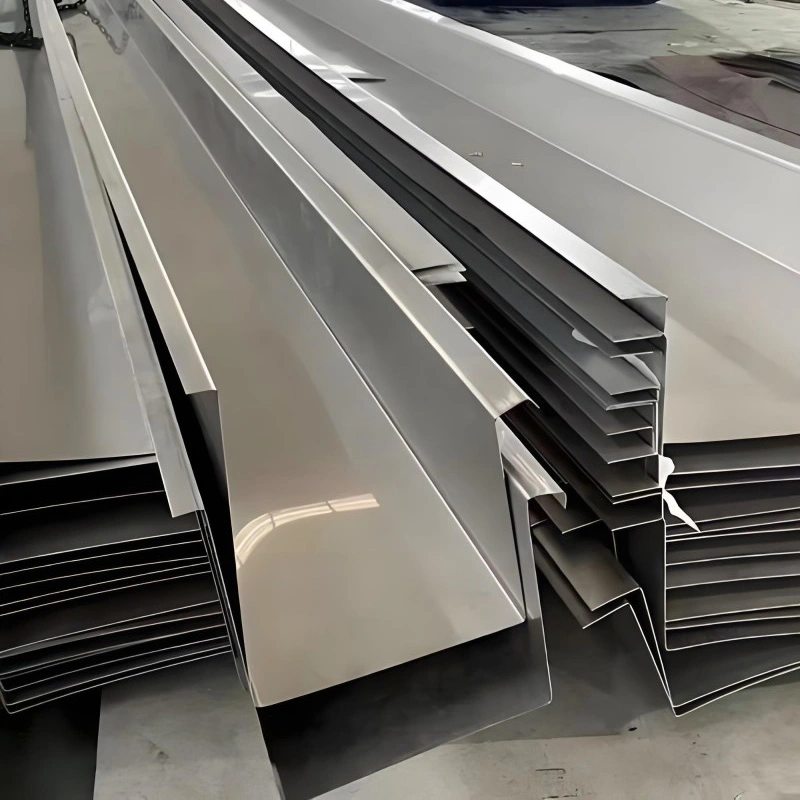

Lo spessore varia da 0,5 mm a 3,0 mm a seconda del carico di progetto e dell'esposizione alla corrosione. Le sezioni trasversali sono generalmente rettangolari o trapezoidali, con una larghezza di base da 0,3 ma 0,5 me un'altezza da 0,25 a 0,4 m. Le flange superiori forniscono una superficie di fissaggio sicura. È possibile realizzare sezioni di grondaia di lunghezza compresa tra 1 ma 14 m. La piegatura CNC mantiene la rettilineità a 0,3 mm per 1000 mm e la tolleranza angolare a ±0,5 gradi su tutta la lunghezza. Le finiture superficiali includono specchio 8K, opaco e spazzolato.

Tabella dei parametri

Esperienza sul campo e conformità al codice

Regole di progettazione guidate dal codice

GB 51022-2015 specifica che la sezione trasversale della grondaia può essere rettangolare o trapezoidale. Le grondaie interne devono includere scarichi di troppopieno posizionati da 50 mm a 100 mm sotto il bordo superiore. Tutti i giunti devono essere sigillati e il pannello del tetto deve estendersi nella grondaia. Nel caso in cui l'acqua piovana penetri nella grondaia dalla superficie del tetto, è obbligatoria un'ulteriore impermeabilizzazione. Questi requisiti creano una chiara linea di base di progettazione e installazione.

Progetti di sostituzione di edifici industriali

Presso l'officina congiunta Shantui Construction Machinery, il sistema di grondaie originale è stato sostituito con vasche in acciaio inossidabile 304. I pluviali sono stati collegati alle uscite dei sifoni dell'acqua piovana per mantenere liberi i percorsi di drenaggio. Il progetto dimostra un tipico scenario di retrofit in cui la grondaia esistente aveva raggiunto la fine della sua vita utile ed è stata scelta una sostituzione in acciaio inossidabile per una maggiore durabilità.

Riparazione del drenaggio degli edifici pubblici

Il centro espositivo di prodotti agricoli e collaterali nella città di Huangtan, nella contea di Ninghai, ha richiesto la sostituzione delle grondaie dopo che il sistema originale era stato danneggiato. Sono stati installati circa 85 metri di nuova grondaia in acciaio inox. Il materiale specificato era acciaio inossidabile 304 spesso 1,2 mm, con un'altezza di 0,3 m, una larghezza della base di 0,35 m e una flangia superiore di 0,05 m. Il progetto illustra come le grondaie in acciaio inossidabile vengono utilizzate per ripristinare la funzione di drenaggio negli edifici esistenti.

Prestazioni dell'ambiente costiero

Al Fangchenggang Gangchen International Hotel, le perdite d'acqua nel portico della hall sono state ricondotte a grondaie in acciaio al carbonio corrose. Per la riparazione sono state utilizzate piastre in acciaio inox 304 di spessore 1,2 mm, saldate in loco. L'elevata umidità e l'elevata salinità dell'atmosfera costiera avevano causato la ruggine del materiale originale. Dopo la sostituzione il problema del drenaggio è stato risolto. Questa custodia supporta l'uso dell'acciaio inossidabile 304 in aria carica di sale e ambienti corrosivi simili.

Installazione e protezione antigelo

L'installazione deve tenere conto delle condizioni di congelamento. Nelle regioni fredde, le grondaie interne e i pluviali necessitano di isolamento o tracciamento termico. I sistemi di grondaie esterne sono preferiti in tali climi perché sono più facili da proteggere dal blocco del ghiaccio. La pendenza longitudinale deve essere almeno del 5‰ e i pluviali devono essere fissati saldamente alla parete o al telaio strutturale. Le sezioni piegate a CNC riducono i giunti sul campo e aiutano a mantenere la precisione dimensionale durante l'installazione.

Linee guida per la fabbricazione e l'installazione

• Decidi tra la disposizione delle grondaie interne ed esterne in base alla progettazione dell'edificio e al clima locale.
• Scegli il grado di acciaio inossidabile in base al livello di corrosione atmosferica. 316L è migliore per ambienti marini o chimici severi.
• Mantenere una pendenza della grondaia di almeno il 5‰ lungo tutto il percorso.
• Per le grondaie interne, verificare che le uscite di troppopieno siano posizionate e dimensionate correttamente e mantenerle libere da detriti.
• Utilizzare procedure qualificate di saldatura dell'acciaio inossidabile. Pulire le zone interessate dal calore dopo la saldatura per prevenire la corrosione localizzata.
• Ispezionare i giunti delle grondaie e i punti di ingresso del pannello del tetto per verificarne la sigillatura prima che il tetto sia completato.

Domande spesso sollevate dai team di progetto

Quando è necessaria una grondaia interna anziché esterna?

Le grondaie interne sono comuni negli edifici con parapetti o dove il design architettonico nasconde alla vista il drenaggio. Le grondaie esterne sono più semplici da installare e mantenere. La scelta viene solitamente effettuata dall'architetto e dall'ingegnere strutturale in base al design della facciata e al clima.

Cosa rende l'acciaio inossidabile 304 lo standard per le grondaie interne?

Le grondaie interne sono di difficile accesso dopo la costruzione, quindi il materiale deve resistere alla corrosione senza manutenzione. Il codice richiede acciaio inossidabile 304 con uno spessore minimo di 1,0 mm perché offre un comprovato equilibrio tra resistenza alla corrosione, resistenza e costo.

Come vengono uniti i tratti di grondaia lunghi in cantiere?

Le sezioni sono generalmente saldate o sigillate con connettori in acciaio inossidabile. La saldatura fornisce un giunto a tenuta stagna continua se eseguita correttamente. Vengono utilizzati anche giunti meccanici con sigillante, ma richiedono un'installazione più attenta e un'ispezione periodica.

Qual è la finitura più pratica per le grondaie in acciaio inox?

Le finiture spazzolate e opache sono spesso preferite perché nascondono piccoli graffi e segni sulla superficie meglio delle finiture a specchio. Le finiture a specchio sono più riflettenti e possono mostrare più facilmente le macchie d'acqua, ma a volte vengono scelte per l'effetto visivo.

Ricezione e verifica

Ogni consegna deve essere verificata rispetto al certificato del materiale, che deve confermare la qualità dell'acciaio inossidabile e lo spessore della lamiera. La verifica dimensionale riguarda larghezza, altezza, dimensione della flangia e rettilineità. Per le sezioni saldate, verificare che la procedura di saldatura sia qualificata e che i saldatori siano in possesso di certificazioni valide. Ispezionare la finitura superficiale per rilevare eventuali graffi, ammaccature o altri danni che potrebbero essersi verificati durante il trasporto.

Punti da confermare prima di ordinare

• Determinare la tipologia di disposizione della grondaia e confermare le dimensioni della sezione trasversale con i disegni strutturali.
• Selezionare il grado di acciaio inossidabile in base alla categoria di corrosione del sito.
• Verificare che lo spessore della lamiera soddisfi il minimo richiesto dalla normativa vigente per le grondaie interne.
• Pianificare la pendenza della grondaia e la spaziatura dei supporti in modo che l'acqua scorra costantemente verso i pluviali.
• Per corse lunghe, considerare l'intervallo di temperatura e se sono necessari giunti di dilatazione.
• Confermare i requisiti di finitura superficiale e la lunghezza di consegna prevista prima dell'inizio della produzione.
