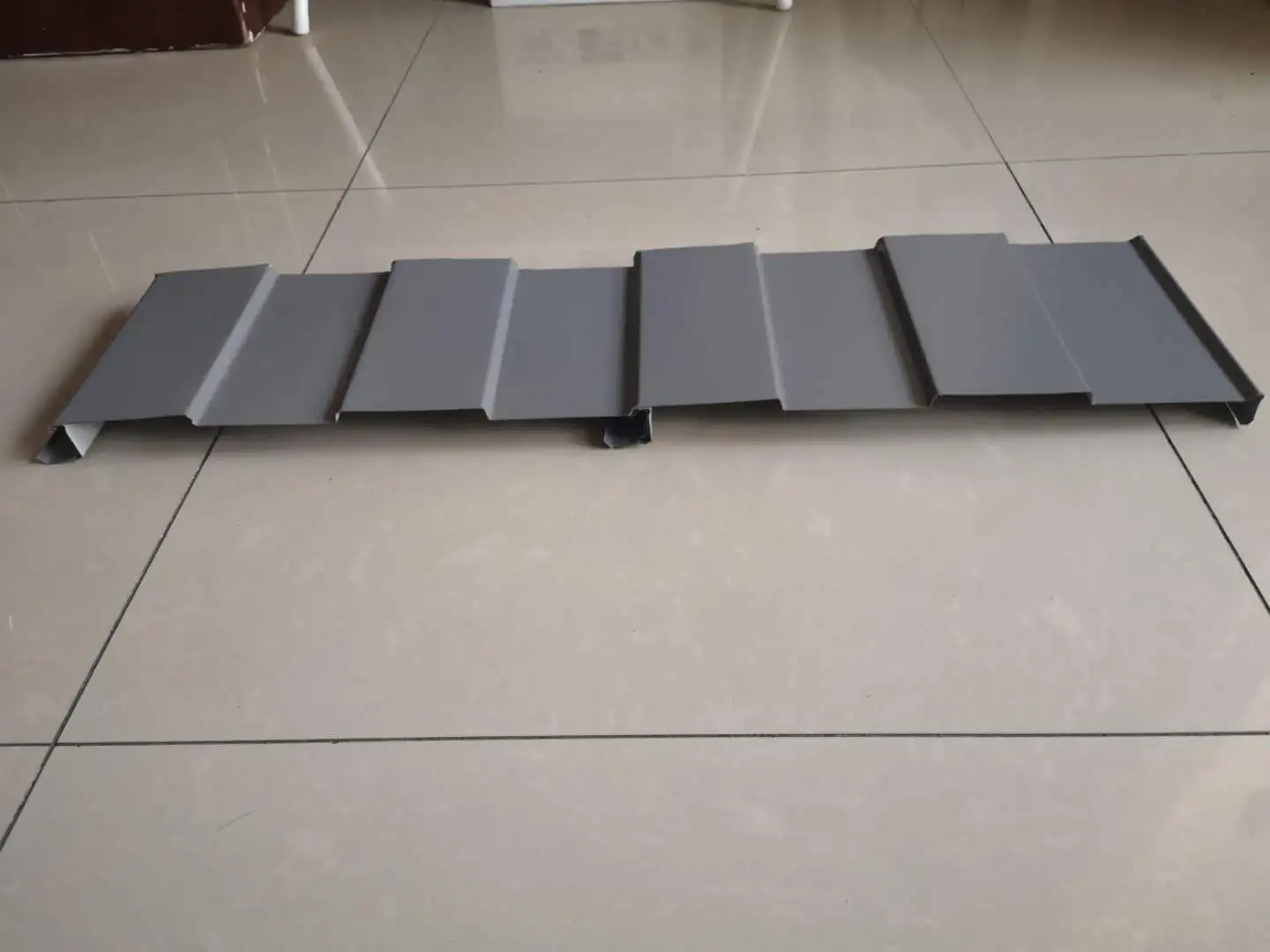

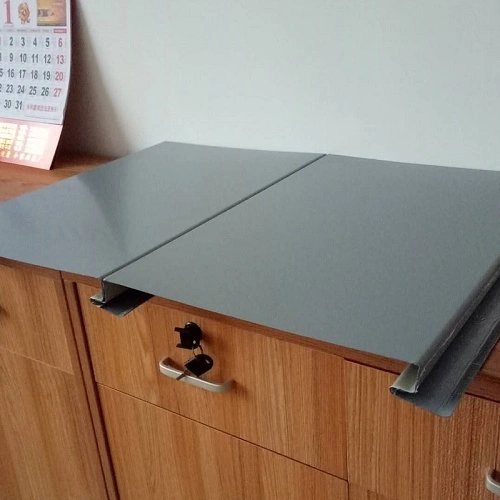

I pannelli in acciaio verniciato a colore con fissaggio nascosto, chiamati anche pannelli per coperture con fissaggio nascosto o clip nascosta, sono lamiere profilate formate a rulli in acciaio verniciato a colori. Sono fissati agli arcarecci del tetto con staffe abbinate zincate o in lega di alluminio anziché con viti a vista. La sequenza di collegamento prevede il fissaggio delle staffe nascoste agli arcarecci, l'innesto della nervatura femmina del pannello con la nervatura centrale della staffa, quindi il bloccaggio della cucitura con una macchina aggraffatrice per creare un giunto stretto tra i pannelli adiacenti. SENBO produce questi profili su linee di profilatura dedicate e controlla le dimensioni chiave come l'altezza delle nervature, la larghezza effettiva e la profondità di bloccaggio durante la produzione.
La differenza principale rispetto alle coperture in acciaio verniciato standard risiede nel metodo di fissaggio. I pannelli convenzionali sono fissati con viti autofilettanti che passano attraverso la superficie del pannello, richiedendo sigillante in corrispondenza di ciascun foro della vite. I pannelli con fissaggio nascosto si basano invece su staffe ad incastro, il che significa che la superficie rimane libera da penetrazioni. Questo approccio migliora l'impermeabilizzazione, riduce il rischio di corrosione a lungo termine nei punti di fissaggio e conferisce al tetto un aspetto più pulito.

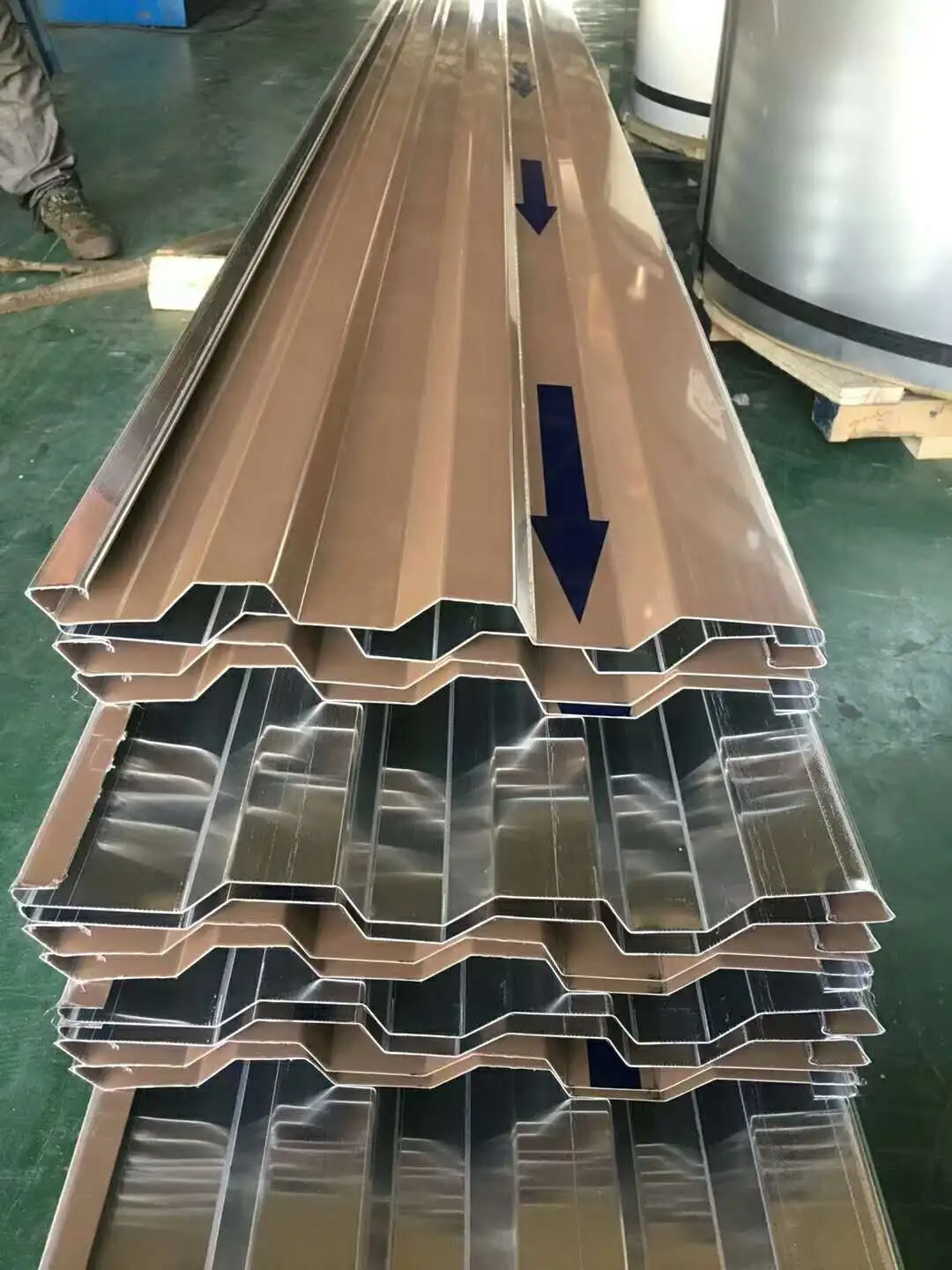

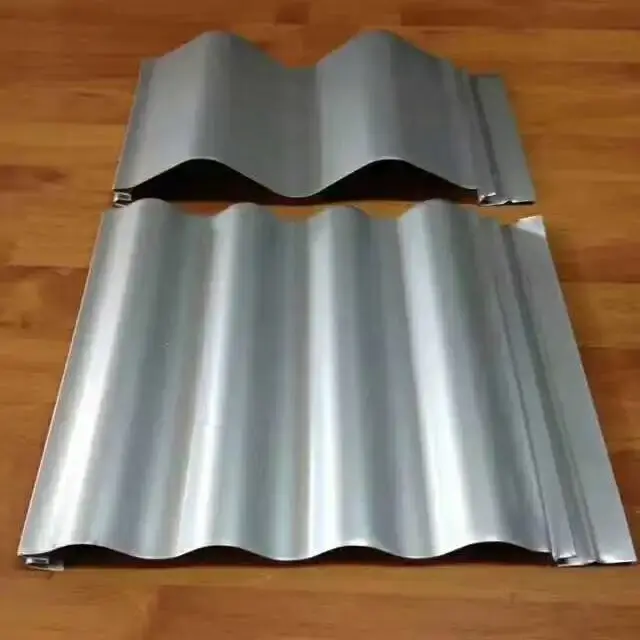

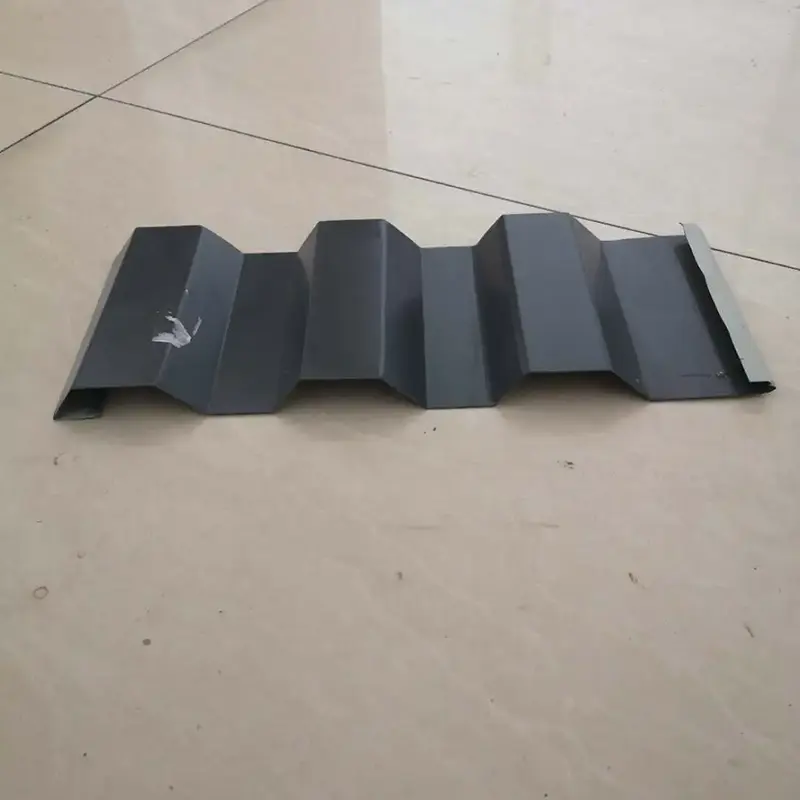

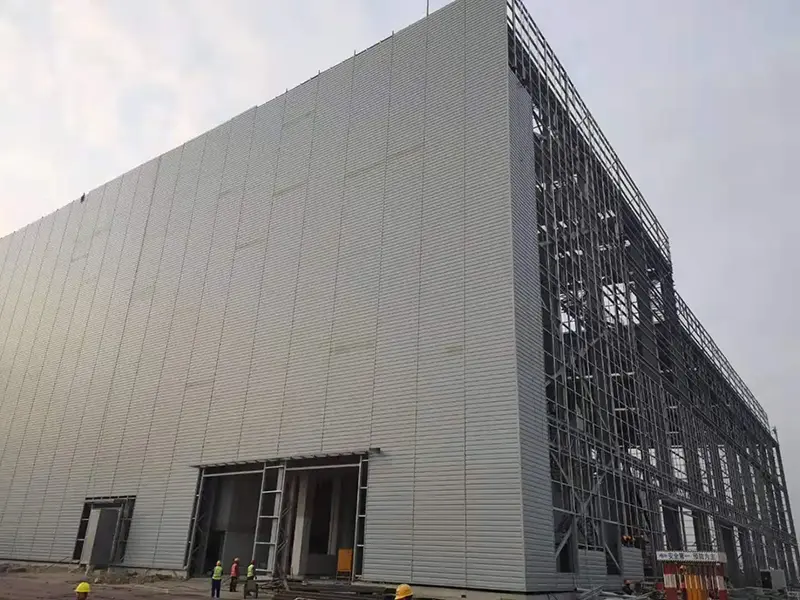

| Tipo di profilo | Altezza della nervatura (mm) | Larghezza effettiva (mm) | Larghezza spiegata (mm) | Utilizzo del materiale | Applicazioni tipiche |
|---|---|---|---|---|---|
| Jiaochi 760 (YX51-380-760) | 51–71 | 760 | 1000 | 76% | Grandi fabbriche, aeroporti, stadi |
| Modello 820 | 50 | 820 | 1000 | 82% | Impianti industriali di piccola e media portata |
| CC-750 (YX41-250-750) | 41 | 750 | Non elencato | Non elencato | Locali di grandi dimensioni; basato sulla tecnologia australiana |
| Indicatore di prestazione | Parametro/Specifica | Osservazioni |
|---|---|---|
| Grado del materiale di base | Q235B, Q345, acciaio ad alta resistenza (classe 550 MPa) | Dipende dal tipo di profilo |
| Spessore comune | 0,3–1,0 mm | Standard 0,5–0,6 mm |
| Profili tipici | YX51-380-760 (Jiaochi 760), YX50-410-820 | Larghezza effettiva 760 mm o 820 mm |
| Metodo di connessione | Chiusura a clip o cucitura nascosta | Nessuna penetrazione di viti sulla superficie del pannello |
| Resistenza all'estrazione | ≥200 chilogrammi | Valore misurato per la clip del pannello |
| Lunghezza pannello singolo | Fino a 100 m | Supporta l'espansione e la contrazione termica |
| Ambito di applicazione | Impianti industriali di grandi dimensioni, edifici pubblici | Non adatto per tetti curvi con raggio R < 50 m |

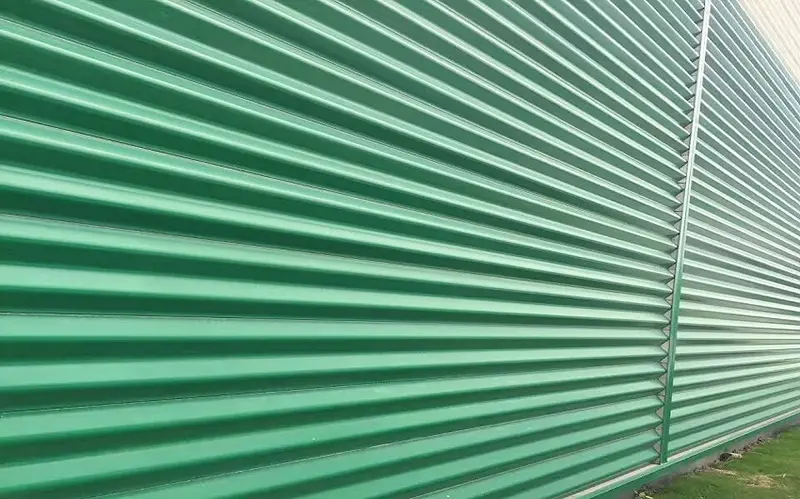

Poiché la superficie del pannello in acciaio verniciato a colori con elementi di fissaggio nascosti non presenta penetrazioni di elementi di fissaggio, il sistema evita un percorso di perdita comune che si trova nei tetti con elementi di fissaggio a vista. Nei sistemi tradizionali, il sigillante nei fori delle viti può invecchiare e rompersi nel tempo, consentendo l'ingresso di acqua. Il profilo Jiaochi 760, con un'altezza delle nervature di 71 mm e una distanza tra le nervature di 380 mm, aiuta l'acqua piovana a spostarsi rapidamente dalle valli alla grondaia. Quando le cuciture vengono chiuse con una macchina aggraffatrice, il bloccaggio laterale fornisce una barriera continua contro l'ingresso di acqua. L'assenza di fori superficiali riduce anche il rischio di corrosione a partire dagli elementi di fissaggio.
Le staffe che fissano i pannelli agli arcarecci sono progettate per resistere al sollevamento. Durante un progetto fotovoltaico da 5 MW con tetto in acciaio colorato presso l'aeroporto internazionale di Shenzhen Bao'an, la pressione del vento in loco ha raggiunto 0,75 kN/m². I test di estrazione delle clip nascoste hanno registrato una resistenza allo strappo di 200 kg, che soddisfa i requisiti di sicurezza. Il pannello con clip nascoste YX41-250-750 utilizza acciaio con un carico di snervamento di almeno 550 MPa e una profondità di bloccaggio maggiore di 5,2 mm. Ciascuna nervatura ad incastro è ancorata tramite una clip di fissaggio, che migliora la capacità del tetto di gestire i carichi di vento e neve.
Le clip di fissaggio permettono ai pannelli del tetto di scorrere lungo il pendio mentre il metallo si dilata e si contrae con le variazioni di temperatura. I pannelli rimangono agganciati alle clip durante questo movimento, quindi il collegamento tra tetto e struttura rimane stabile. Ciò consente lunghezze di pannelli continui superiori a 100 metri senza la necessità di sovrapposizioni trasversali, utile per tetti di grandi luci.

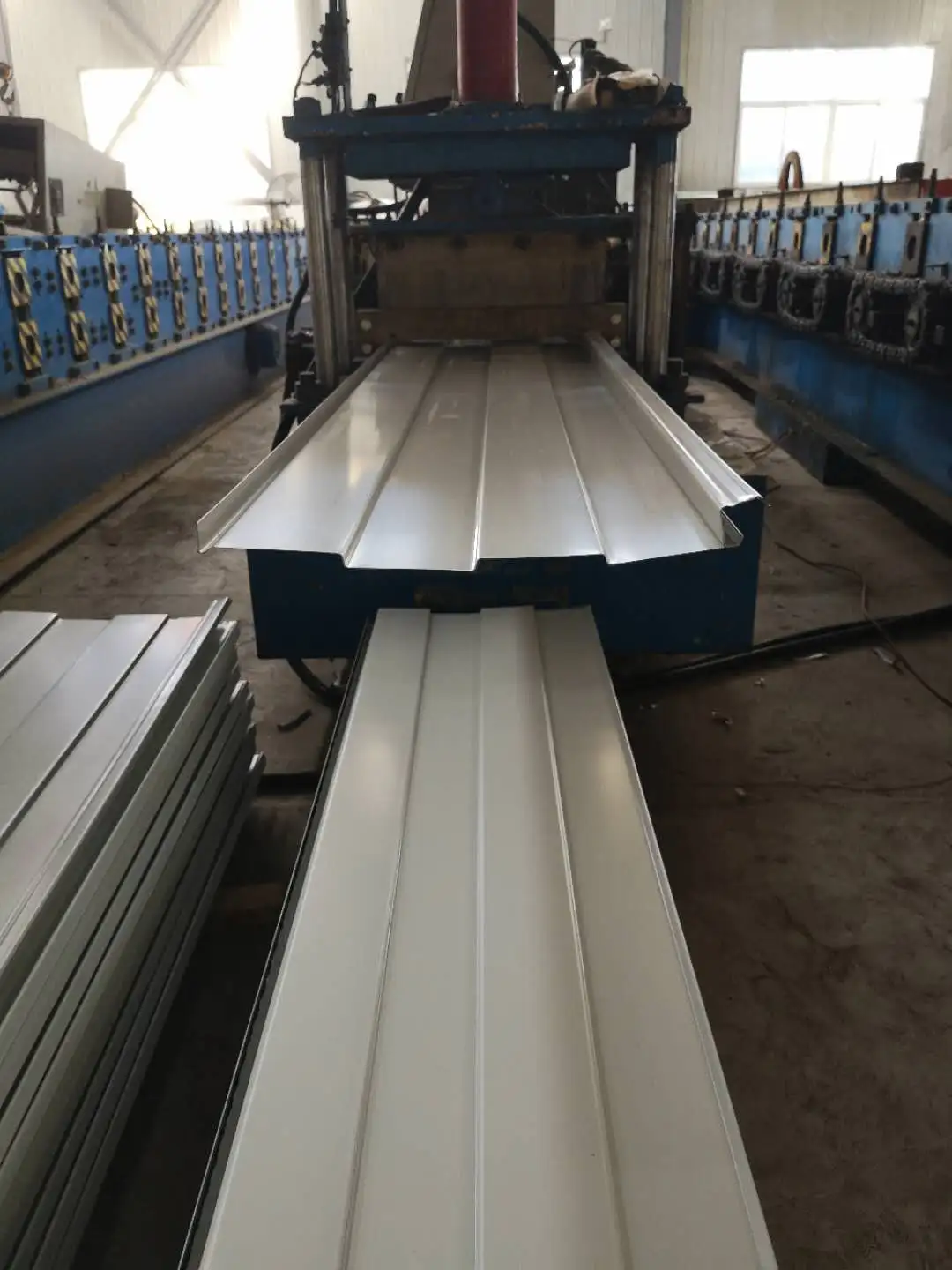

Il sistema utilizza pannelli prefabbricati in fabbrica che si incastrano in loco. Alcuni profili con clip nascoste, come il CC-750, non richiedono una macchina aggraffatrice specializzata, il che può ridurre la manodopera e abbreviare i tempi di installazione. Il materiale in bobina può essere tagliato a misura in cantiere, consentendo di realizzare pannelli singoli di oltre 100 metri e riducendo al minimo il numero di giri finali. Questo approccio riduce anche il rischio di perdite nei giunti trasversali.

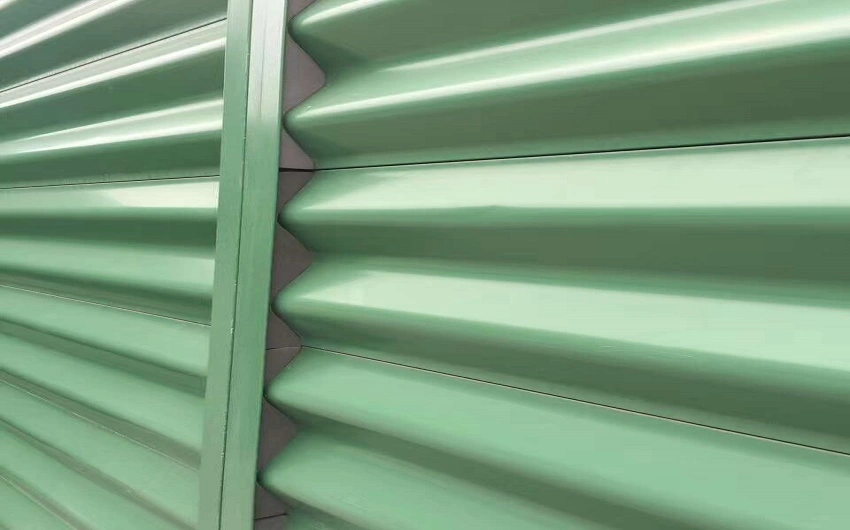

L'incastro laterale è formato meccanicamente con una macchina aggraffatrice. Il giunto risultante è sufficientemente stretto da resistere all'ingresso di acqua in condizioni normali. La corretta pendenza del tetto e la progettazione del drenaggio aiutano anche a rimuovere rapidamente l'acqua dalle giunture.
La maggior parte dei profili con fissaggio nascosto sono destinati a tetti diritti o con raggio molto ampio. Il raggio di curvatura minimo dipende dal profilo del pannello e dallo spessore del materiale. Per applicazioni curve, verificare con il produttore prima di ordinare.
Gli elementi di fissaggio esposti richiedono sigillante su ciascun foro della vite. Nel corso del tempo, il sigillante può degradarsi e creare percorsi di perdita. Gli elementi di fissaggio nascosti eliminano questo punto di manutenzione e riducono il rischio di ingresso di acqua e corrosione attorno ai fori delle viti.
I test di estrazione delle clip possono essere eseguiti in cantiere o in laboratorio. Il valore misurato dovrebbe essere confrontato con il carico di sollevamento del vento di progetto per l'ubicazione dell'edificio. I fornitori possono fornire dati di test o assistere nella verifica specifica del progetto.
Prima della spedizione, i pannelli vengono controllati per verificarne la geometria del profilo, la profondità di bloccaggio, le condizioni del rivestimento superficiale e l'accuratezza dimensionale. Dovrebbero essere disponibili i certificati della fabbrica per l'acciaio di base, insieme ai rapporti sulla resistenza allo strappo delle clip, quando richiesto. Durante l'installazione, i controlli a campione sull'impegno delle giunture e sull'allineamento delle clip aiutano a garantire una qualità costante.
