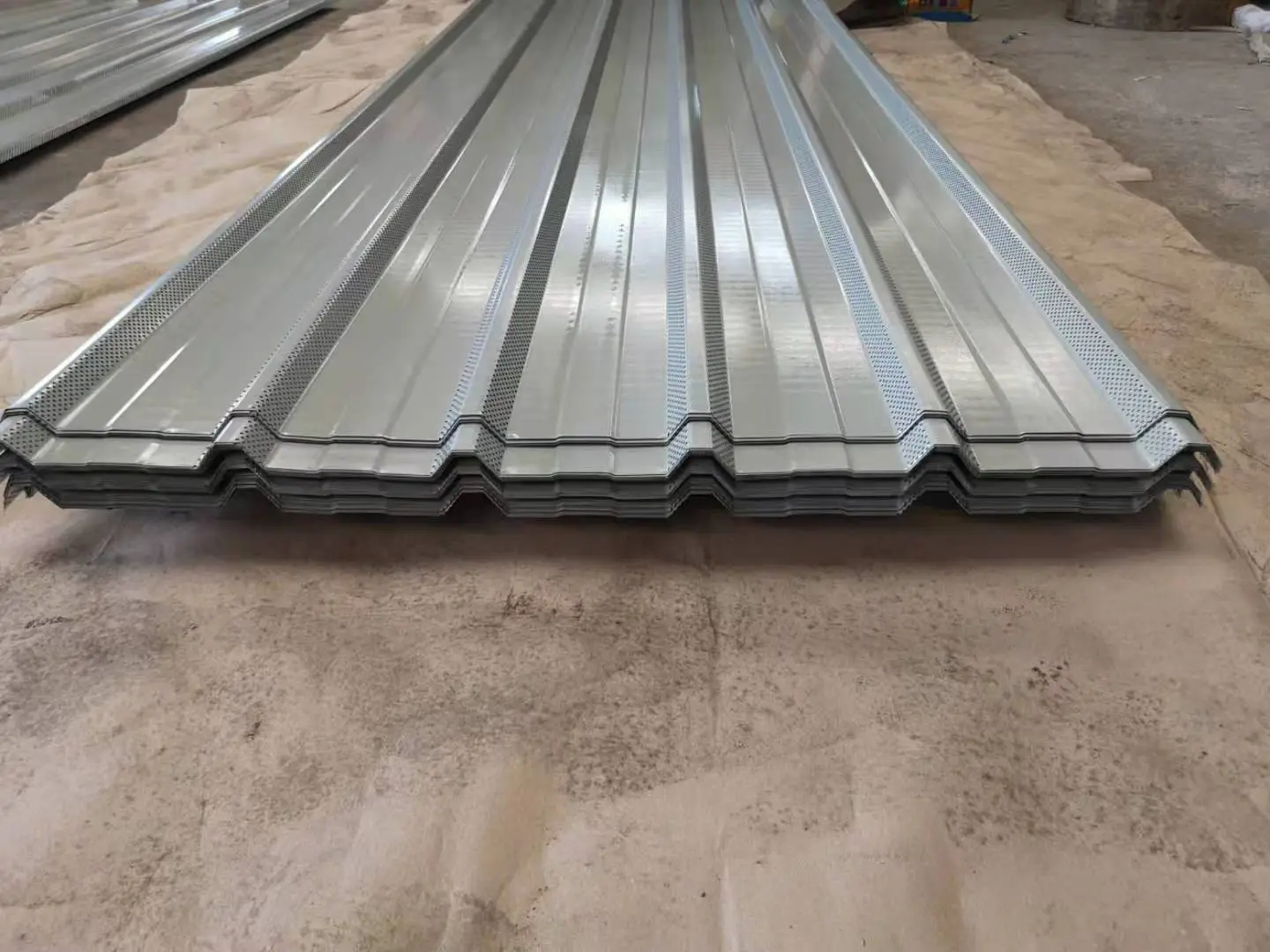

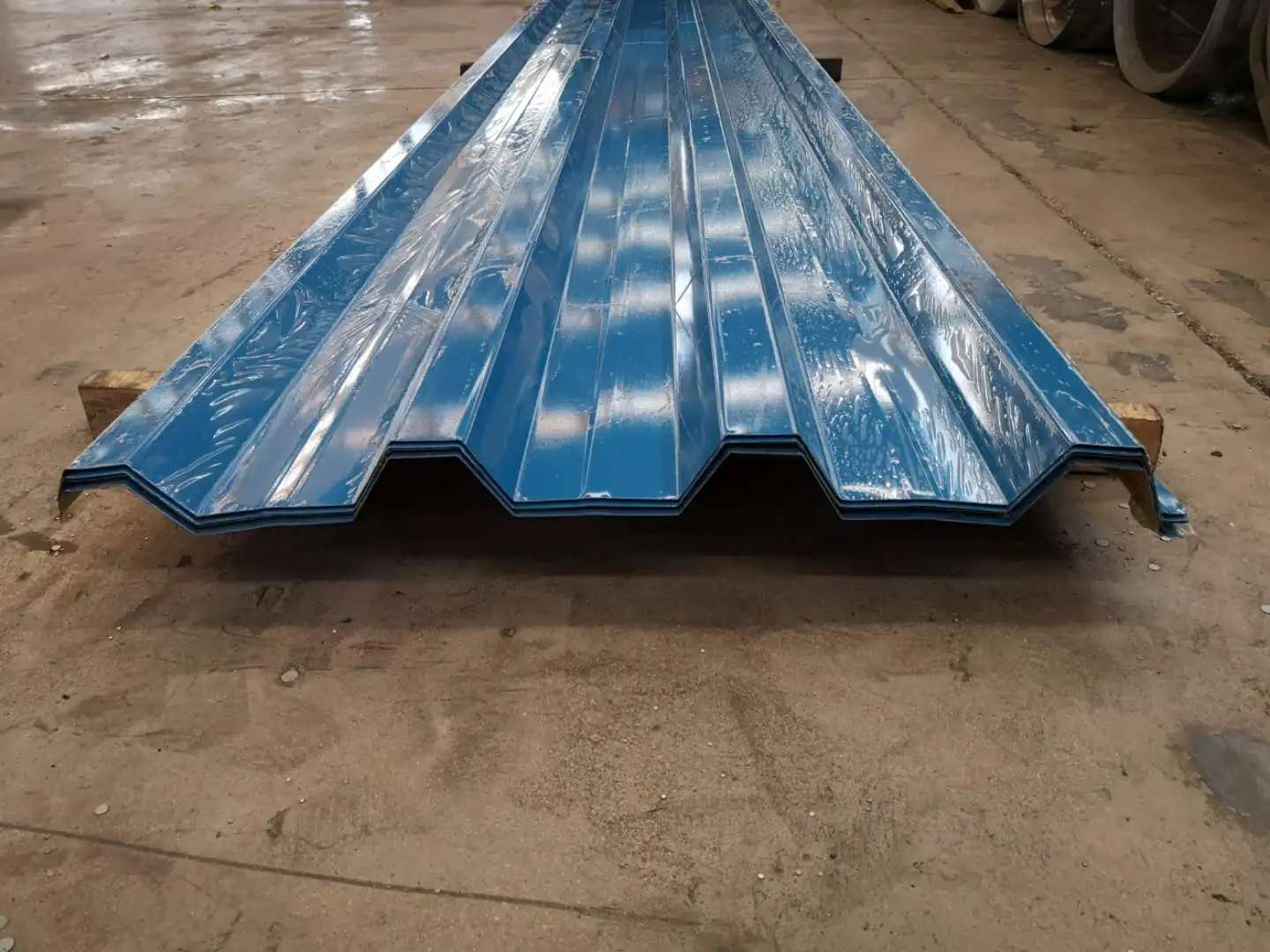

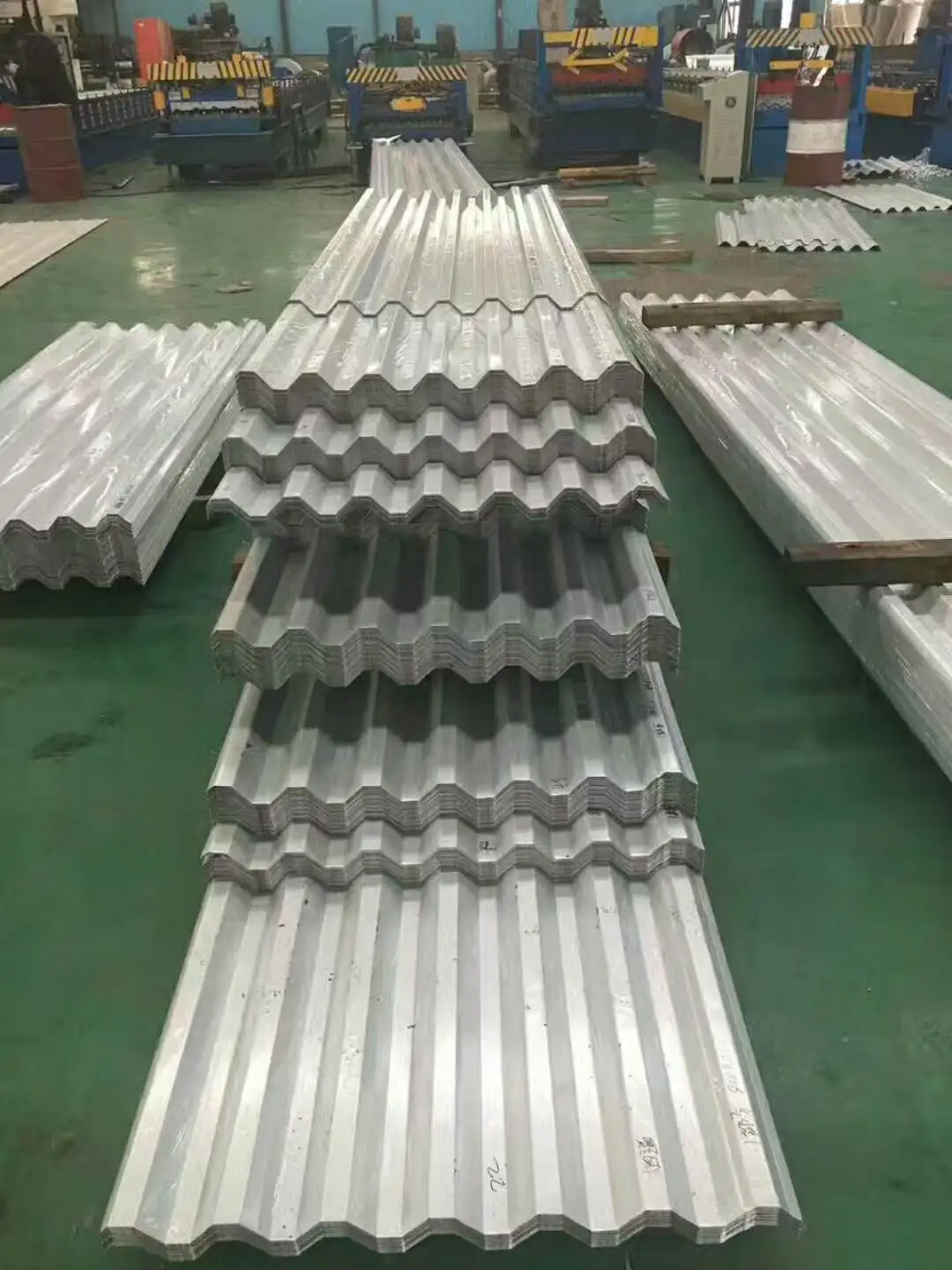

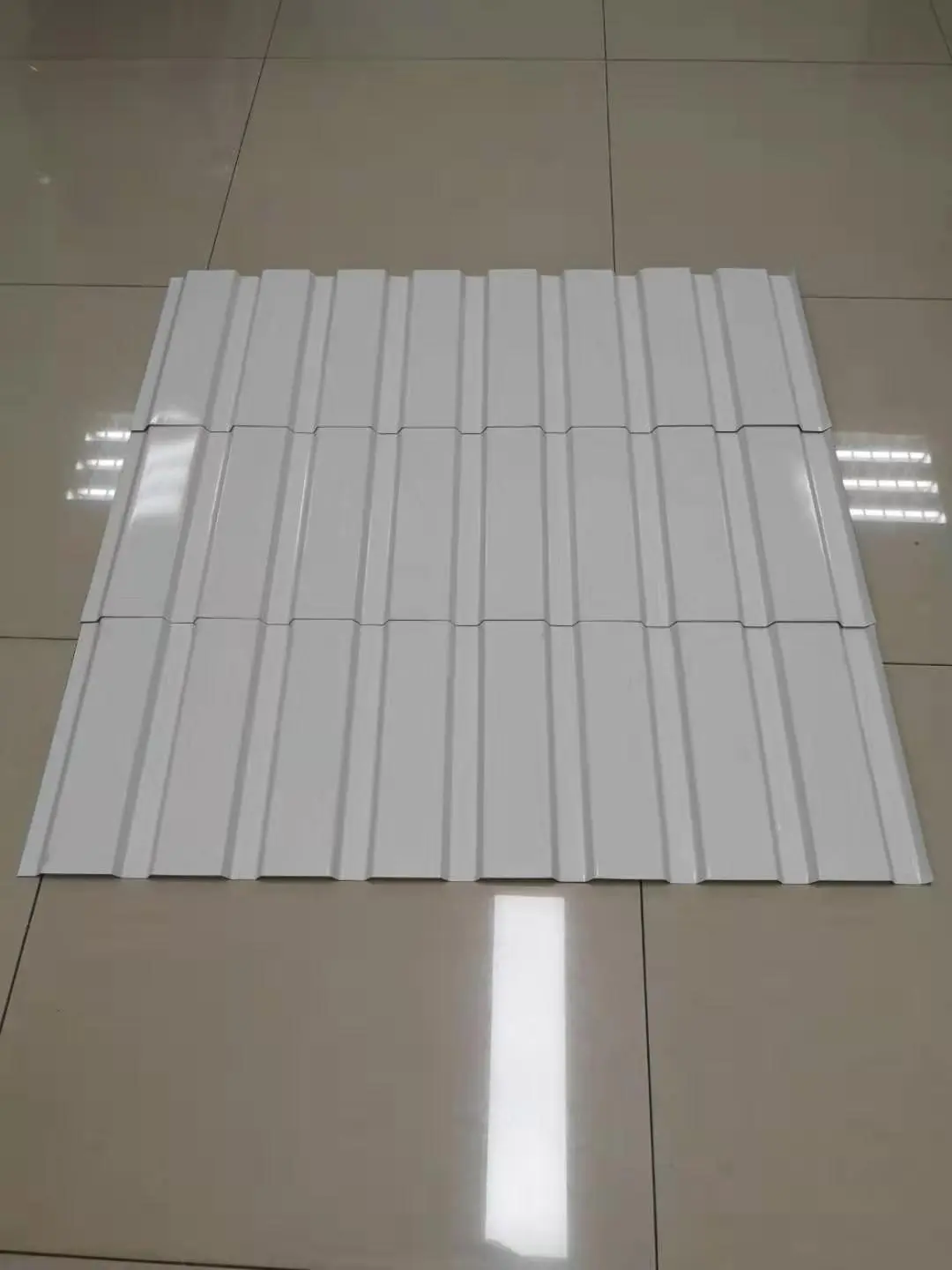

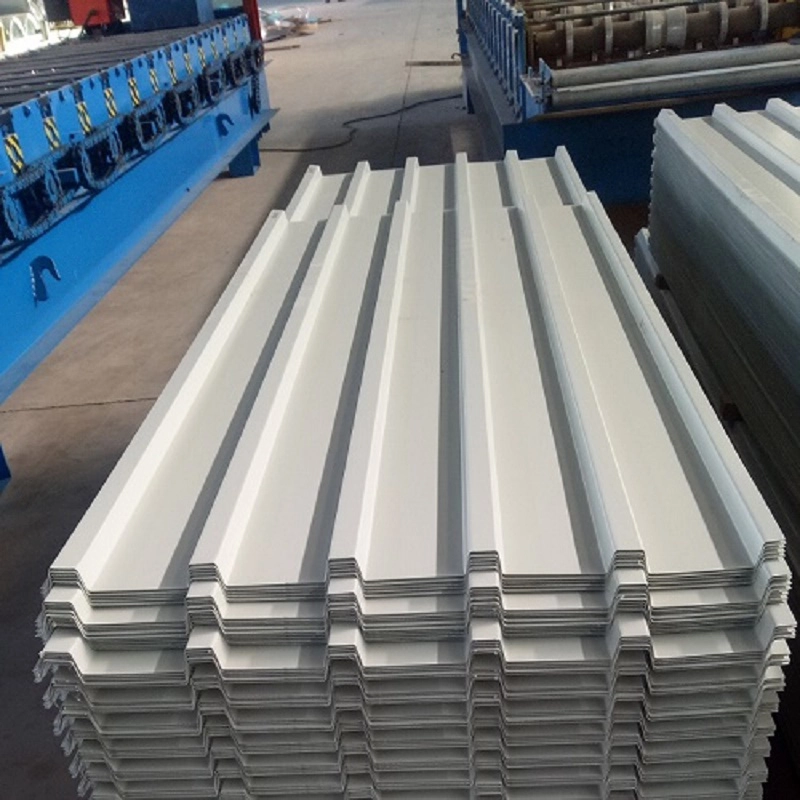

Le lamiere di acciaio profilate rivestite a colori sono prodotte mediante laminazione a freddo di bobine di acciaio rivestite a colori in profili ondulati. Servono come coperture, rivestimenti di pareti e decorazioni interne o esterne per edifici industriali, magazzini e strutture in acciaio di grandi dimensioni. Ogni lastra è costituita da un substrato di acciaio che fornisce resistenza meccanica, un rivestimento metallico che funge da barriera alla corrosione e un rivestimento organico che fornisce resistenza agli agenti atmosferici e aspetto estetico. SENBO gestisce più linee di profilatura per questi profili, con controlli interni sulla geometria del profilo, sullo spessore del rivestimento e sulla qualità del metallo di base.
La materia prima è nastro d'acciaio laminato a freddo o a caldo, generalmente fornito in una serie di larghezza 1000 mm. I gradi di resistenza allo snervamento includono 250 MPa, 280 MPa, 320 MPa, 350 MPa e 550 MPa. La struttura del rivestimento è conforme alla norma GB/T 12754. Una configurazione comune utilizza due strati di finitura sul lato anteriore e uno strato sul retro. I rivestimenti in poliestere (PE) o fluorocarburo (PVDF) sono selezionati in base alla resistenza agli agenti atmosferici richiesta. Il tipo di rivestimento specifico viene confermato al momento dell'ordine.
Gli spessori comuni vanno da 0,4 mm a 1,6 mm. Per coperture e rivestimenti di pareti in genere viene utilizzato uno spessore minimo compreso tra 0,5 mm e 0,6 mm, mentre gli esterni di edifici importanti non devono essere inferiori a 0,6 mm. La pavimentazione portante può richiedere spessori fino a 2 mm o 3 mm. Le altezze dell'ondulazione vanno da 10 mm a 200 mm. Per le sezioni non irrigidite, il rapporto altezza/spessore dovrebbe preferibilmente essere mantenuto al di sotto di 200. La larghezza effettiva dipende dal profilo. I profili ampiamente utilizzati includono YX35-125-750 (altezza della nervatura 35 mm, larghezza effettiva 750 mm), Jiaochi 760 (YX51-380-760) e Jiaochi 820.
| Indicatore di prestazione | Parametro/Specifica | Base o Osservazioni |
|---|---|---|
| Norma esecutiva | GB/T12755-2008 | Lamiere profilate in acciaio per l'edilizia |
| Norma di rivestimento | GB/T12754 | Lamiere e nastri di acciaio verniciati |
| Spessore comune | 0,4–1,6 mm | Copertura minima 0,6 mm per gli edifici chiave |
| Intervallo di altezza delle costole | 10–200 mm | Rapporto altezza-spessore preferibilmente ≤200 |
| Forza di snervamento | 250–550MPa | 250 MPa e 350 MPa comuni; 550 MPa per profili con chiusura a scatto |
| Peso morto | 6–10 kg/m² | Busta leggera |
| Larghezza del foglio di base | 1000mm comune | Disponibili le serie da 600 mm, 1000 mm e 1200 mm |
| Pendenza del tetto consigliata | 2–5% per la lunghezza continua | Limite di deflessione l/300 |
| Requisiti del rivestimento | Zincato a caldo ≥90/90 g/m²; Rivestimento Al-Zn ≥50/50 g/m² | Se non diversamente specificato |
Le lamiere profilate in acciaio colorato pesano tra 6 kg/m² e 10 kg/m², un valore notevolmente inferiore rispetto ai tradizionali rivestimenti in calcestruzzo o muratura. Il carico di snervamento varia da 250 MPa a 550 MPa, fornendo una buona rigidità del diaframma e capacità di carico. Presso l'officina principale di Huangshi Daye Special Steel, sono state installate lastre di copertura profilate YX114-333-666 con uno spessore del metallo base di 0,8 mm su un'area di 13.200 m² per la sola campata BC, confermando l'idoneità per grandi tetti industriali.
Il prodotto supporta sia la prefabbricazione in fabbrica che la profilatura in loco. Nel progetto della fabbrica optoelettronica di Anhui Chaolong, le macchine per profilatura montate su veicoli hanno prodotto fogli in loco, consentendo l'installazione immediata e prevenendo danni da trasporto. Le piattaforme a braccio articolato hanno assistito nel posizionamento, aumentando l'efficienza dell'installazione del 70% e riducendo il lavoro manuale in alta quota del 60%. Il progetto copriva più di 76.000 m². Per il capannone di stoccaggio chiuso presso lo Yugang Material Yard di Lanzhou, la struttura reticolare tubolare più grande della Cina nordoccidentale, i pannelli del tetto hanno utilizzato acciaio zincato a caldo ad alta resistenza da 0,6 mm di spessore con una finitura profilata colorata. L'installazione a campata lunga ha ridotto il numero di sovrapposizioni del tetto.
Il rivestimento esterno offre proprietà autopulenti e resistenza agli agenti atmosferici a lungo termine. I sistemi di rivestimento possono essere adattati per adattarsi agli ambienti corrosivi. Per i substrati zincati a caldo, se non diversamente specificato, è standard un peso del rivestimento su entrambi i lati di almeno 90 g/m² per lato. Per i substrati in lega di alluminio-zinco il minimo è 50 g/m² per lato. Quando il foglio inferiore di un tetto composito funziona come un pannello fonoassorbente perforato, la dimensione e la spaziatura dei fori devono essere determinate dalla progettazione acustica.
GB/T 12755-2008 specifica la selezione dei materiali, la configurazione del profilo, i requisiti tecnici, le tolleranze dimensionali e il controllo di qualità per le lamiere di acciaio profilate. Per evitare variazioni cromatiche visibili, si consiglia di ordinare tutte le lastre per un unico progetto di tetto o parete dello stesso lotto di produzione.
L'altezza delle nervature influisce sulla rigidità alla flessione e sulla capacità di campata. Per campate brevi possono essere sufficienti nervature basse come 35 mm. Per campate più lunghe o carichi più elevati sono necessari profili più profondi come 51 mm o più. Il profilo dovrebbe essere selezionato in base alle tabelle delle campate e ai calcoli di progettazione, non solo all'aspetto.
Una pendenza compresa tra il 2% e il 5% è tipica per lamiere a lunghezza continua senza sovrapposizioni finali. Pendenze inferiori aumentano il rischio di ristagni d'acqua, che possono ridurre la durata del rivestimento. Dovrebbero essere presi in considerazione anche l’intensità delle precipitazioni locali e la progettazione del drenaggio.
Sì, molti profili possono essere curvati ad ampio raggio mediante profilatura o presso piegatura. Il raggio minimo dipende dallo spessore della lamiera, dalla geometria della nervatura e dal tipo di rivestimento. Si consiglia un coordinamento tempestivo con il produttore.
Per gli ambienti industriali costieri o corrosivi, è preferibile un substrato rivestito in Al-Zn con almeno 50 g/m² per lato e spesso viene specificato uno strato superiore in PVDF. In condizioni altamente aggressive potrebbero essere necessarie grammature di rivestimento più elevate o misure protettive aggiuntive.
I fornitori devono fornire certificati di prova della fabbrica per i registri dell'acciaio di base e dello spessore del rivestimento. Le dimensioni del profilo e le condizioni della superficie vengono controllate durante la produzione e prima della spedizione. Per progetti che richiedono resistenza al vento o prestazioni strutturali specifiche, su richiesta possono essere forniti rapporti di prova o calcoli.
