Accessori in alluminio per camere bianche

Gli accessori in alluminio per camere bianche, noti anche come profili in alluminio per camere bianche, sono componenti specializzati progettati per sistemi di recinzione per ambienti controllati.Materiali da costruzione SENBOfornisce questi profili come parte della sua gamma di pannelli e accessori per camere bianche, con particolare attenzione alla precisione dimensionale, alla pulizia della superficie e alla compatibilità modulare.

I profili sono realizzati in lega di alluminio-magnesio-silicio 6063-T5 mediante estrusione ad alta temperatura. Le finiture superficiali includono anodizzazione, rivestimento elettroforetico e rivestimento a polvere, ciascuno selezionato per resistenza alla corrosione e una finitura liscia e che non genera polvere. La lunghezza standard del profilo è di 6 metri per pezzo, con disponibilità di tagli personalizzati e specifiche non standard.

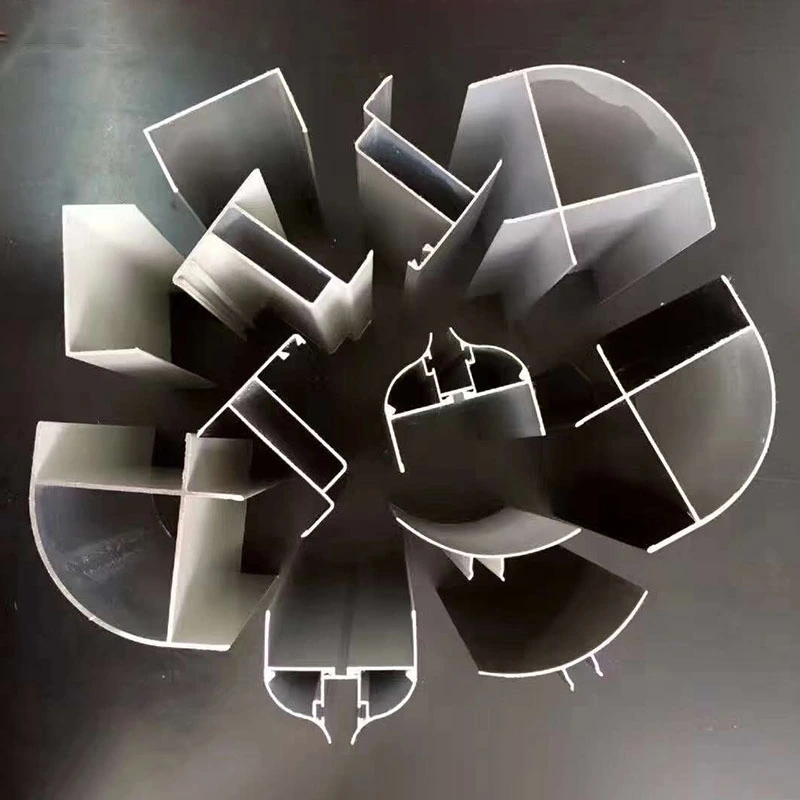

Funzionalmente, la serie di prodotti comprende quattro categorie principali: profili di collegamento del telaio (profili a I, profili ad H, profili a T), profili di tenuta e finitura (canali a U, profili angolari, profili raggiati interni ed esterni), profili per porte e finestre (telai di porte, sezioni di ante di porte, telai di finestre) e profili di sospensione a soffitto (chiglie FFU, travi di sospensione a T, travi di sospensione "bicchiere di vino").

Materiale e trattamento superficiale

Il materiale di base è la lega di alluminio 6063-T5, che offre un buon equilibrio tra robustezza, tenacità e resistenza alla corrosione. La resistenza alla trazione varia da 150 a 350 MPa. L'anodizzazione produce una superficie dura e resistente all'usura, facile da pulire e che non rilascia particelle. Il rivestimento a polvere fornisce una finitura durevole disponibile in un'ampia gamma di colori, mentre il rivestimento elettroforetico offre una copertura uniforme anche su profili complessi.

Tutti i trattamenti superficiali sono progettati per soddisfare i requisiti delle camere bianche in termini di bassa generazione di particelle e resistenza ai comuni disinfettanti. La lega di alluminio stessa è atossica, inodore e resistente all'umidità e alla crescita di muffe, come dimostrato dall'uso a lungo termine nelle camere bianche dell'industria elettronica, farmaceutica e alimentare.

Standard dimensionali e gamma di prodotti

Compilata in base agli standard di settore e ai dati dei prodotti dei fornitori, la tabella seguente elenca le specifiche rappresentative per le categorie di profili comuni.

Prestazioni in installazioni reali

1. Compatibilità modulare e tolleranza dimensionale

Gli accessori in alluminio per camere bianche sono progettati attorno a un concetto modulare, con specifiche universali come le serie 40, 50 e 75. Le larghezze delle fessure di connessione e le spaziature tra i fori seguono le dimensioni standard del settore e le tolleranze sulla larghezza delle fessure sono generalmente controllate entro ±0,2 mm. Ciò garantisce un assemblaggio rapido e serrato tra i diversi componenti. La verifica dell'assemblaggio in fabbrica comprende controlli sulla tenuta delle connessioni, sul coordinamento dimensionale e sulla compatibilità delle strutture di tenuta, in modo che i profili non interferiscano o si allineino male dopo l'installazione.

2. Design degli angoli raggiati per la pulibilità

In ambienti con severi requisiti di pulizia, come camere bianche di semiconduttori e officine GMP farmaceutiche, le giunzioni da parete a parete e da parete a soffitto sono rifinite con sgusce in lega di alluminio con un raggio di 50 mm (R50). Il profilo curvo elimina gli angoli di 90 gradi, riducendo l'accumulo di polvere e semplificando la pulizia e la disinfezione. La transizione graduale riduce inoltre al minimo la turbolenza del flusso d'aria, contribuendo a preservare il flusso d'aria laminare unidirezionale nelle zone critiche. I componenti angolari sono fissati ai pannelli a parete mediante rivetti ciechi, che consentono un'installazione rapida senza la contaminazione da particelle associata alla saldatura.

3. Sistema di controsoffitto a griglia per il supporto FFU

La struttura a griglia FFU (Fan Filter Unit) è il supporto strutturale primario per il sistema di controsoffitti per camere bianche. Utilizza profili in lega di alluminio a forma di T ad alta resistenza assemblati con connettori standardizzati (a due vie, a tre vie, a quattro vie, ecc.). La lega 6063-T5 mantiene il sistema leggero ma resistente e la sezione trasversale del profilo include canali dedicati per il passaggio dei servizi. I connettori sono zincati per resistere alla corrosione. I moduli griglia standard hanno un'apertura interna di 1180×580 mm, che soddisfa i requisiti di installazione FFU.

Il sistema di sospensione prevede un margine di sicurezza del 30% per la capacità di carico. La spaziatura dei pendini viene mantenuta entro 1200 mm e il livellamento del telaio viene mantenuto con una tolleranza inferiore a 1 mm per metro. Rispetto ai tradizionali telai saldati, questo approccio preassemblato riduce i tempi di costruzione di oltre il 30% e migliora l’efficienza della successiva manutenzione del 50%.

4. Pulizia della superficie e prestazioni di tenuta

Dopo l'anodizzazione o la verniciatura a polvere, le superfici di questi profili sono lisce, prive di bave e resistenti all'adesione della polvere. Le scanalature preimpostate consentono l'installazione di componenti non metallici come strisce di tenuta, cappucci in PVC e protezioni angolari in plastica, che migliorano la resistenza alla polvere e l'ermeticità. Il materiale stesso in lega di alluminio è atossico, inodore, resistente alla corrosione e all'umidità, con prestazioni comprovate a lungo termine in ambienti cleanroom in diversi settori.

Caratteristiche funzionali

1. Proprietà dei materiali affidabili.La lega di alluminio 6063-T5 fornisce una struttura uniforme e una resistenza alla trazione di 150–350 MPa. La durata di servizio prevista è di almeno 15 anni in normali condizioni di camera bianca.

2. Tolleranze precise per un assemblaggio serrato.La tolleranza della larghezza della fessura viene mantenuta entro ±0,2 mm. Il design modulare e le interfacce standardizzate garantiscono una perfetta aderenza con materiali complementari come pannelli per camere bianche e strisce di tenuta.

3. Superficie liscia e non generatrice di polvere.I trattamenti superficiali tra cui anodizzazione, elettroforesi e verniciatura a polvere producono una finitura liscia e non porosa, resistente alla corrosione e facile da pulire. Ciò soddisfa i requisiti delle camere bianche per un basso rilascio di particelle.

4. Gamma completa di prodotti.La serie comprende profili a canale, profili angolari, profili ad angolo raggiato, telai di porte e finestre e sistemi a griglia FFU. Su richiesta è possibile produrre dimensioni personalizzate e forme speciali.

5. Assemblaggio modulare e riutilizzabilità.I profili vengono assemblati mediante connessioni bullonate e rivetti, eliminando la necessità di saldature. Ciò consente una rapida installazione, smontaggio e riutilizzo quando sono necessarie modifiche al layout.

Note di installazione e compatibilità

Per i collegamenti a pannello a parete:I profili con trave a I e a H vengono utilizzati come connettori intermedi tra i pannelli. Verificare che la larghezza della fessura del profilo corrisponda allo spessore del bordo del pannello prima dell'installazione. Stringere gli elementi di fissaggio in modo uniforme per evitare spazi vuoti.

Per la finitura degli angoli:Utilizzare profili R50 o con raggio maggiore nelle giunzioni da parete a parete e da parete a soffitto per eliminare le trappole di polvere. I rivetti ciechi sono consigliati rispetto alle viti per un aspetto più pulito e una ridotta contaminazione da particelle.

Per i soffitti a griglia FFU:Assicurarsi che la distanza tra i ganci non superi 1200 mm e che il telaio sia livellato entro 1 mm per metro. L'apertura della griglia di 1180×580 mm è standard per i moduli FFU, ma è possibile accogliere dimensioni personalizzate.

Per i serramenti:Seleziona i profili che corrispondono allo spessore del pannello della camera bianca. Verificare che la scanalatura di tenuta sia compatibile con la guarnizione o il sigillante previsto. Dopo l'installazione, verificare che la porta o la finestra funzioni correttamente senza intoppi.

Dove vengono utilizzati questi profili

1.Camere bianche per elettronica e semiconduttori: collegamento e fissaggio per pannelli a parete e soffitti, nonché sistemi di controsoffitti a griglia FFU.

2.Impianti GMP biofarmaceutici: Profili angolari raggiati R50 per la sigillatura degli angoli interni ed esterni, eliminando le zone morte di intrappolamento della polvere.

3.Sale operatorie ospedaliere e reparti di terapia intensiva: installazione di serramenti e applicazioni di sigillatura ermetica.

4.Camere bianche per la lavorazione degli alimenti: collegamenti dei pannelli delle camere bianche, sigillatura dei canali a pavimento e installazione della griglia a soffitto.

5.Zone pulite di laboratorio: assemblaggio della struttura, integrazione della linea di servizio e sigillatura.

Domande frequenti

1. Quale trattamento superficiale è consigliato per le camere bianche farmaceutiche?

Per le strutture GMP farmaceutiche, vengono comunemente utilizzate finiture anodizzate o verniciate a polvere perché non porose, facili da pulire e resistenti ai comuni disinfettanti. Il rivestimento elettroforetico può essere specificato per profili con forme complesse dove è essenziale una copertura uniforme.

2. Come si installano i profili angolari raggiati senza saldatura?

I profili angolari raggiati sono generalmente fissati mediante rivetti ciechi. Questo metodo fornisce una connessione sicura evitando il calore, i fumi e la contaminazione da particolato associati alla saldatura. I rivetti vengono installati dall'interno, lasciando una superficie esterna liscia e facile da pulire.

3. È possibile fornire lunghezze di profilo personalizzate?

SÌ. La lunghezza standard è di 6 metri, ma i profili possono essere tagliati alla lunghezza specificata in fabbrica. È anche possibile produrre sezioni trasversali non standard utilizzando matrici di estrusione personalizzate, soggette a quantità minime di ordine e considerazioni sui tempi di consegna.

4. Come posso garantire la compatibilità tra i profili in alluminio e i pannelli per camere bianche?

La maggior parte dei produttori di pannelli per camere bianche progettano i propri pannelli in modo che corrispondano alle larghezze delle fessure dei profili standard del settore. Prima di ordinare, verificare che lo spessore del bordo del pannello e la larghezza della fessura del profilo siano compatibili. Il nostro team tecnico può fornire disegni dimensionali e campioni per la verifica.

5. Qual è la capacità di carico del sistema a griglia per soffitto FFU?

Il sistema a griglia FFU è progettato con un margine di sicurezza del 30% oltre il carico previsto, che include il peso delle unità FFU, dei pannelli del soffitto e di eventuali carichi di servizio. La distanza tra i ganci viene mantenuta entro 1.200 mm per distribuire i carichi in modo uniforme. Per calcoli di carico specifici, fornire il peso del FFU e la configurazione del soffitto al nostro team di ingegneri.
