Pannelli per camere bianche in acciaio inossidabile

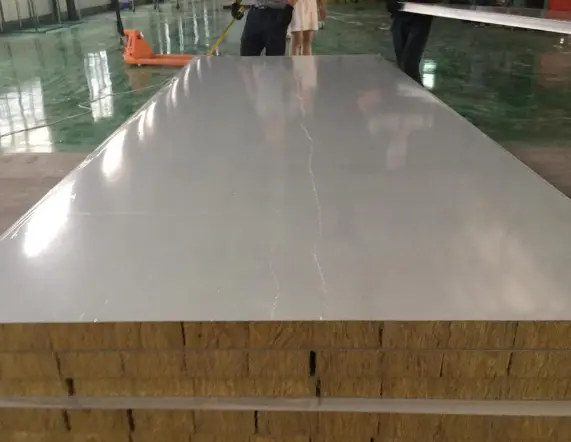

I pannelli per camere bianche in acciaio inossidabile, noti anche come pannelli di purificazione, sono pannelli con struttura a sandwich prodotti attraverso un processo composito.Materiali da costruzione SENBOfornisce questi pannelli per ambienti controllati nei settori farmaceutico, medico, elettronico e alimentare, con particolare attenzione alla compatibilità dei materiali e alle prestazioni a lungo termine.

I pannelli sono costituiti da materiali di rivestimento in metallo e da un nucleo funzionale. Le opzioni di rivestimento includono acciaio verniciato, acciaio inossidabile, lega di alluminio e lega titanio-zinco, con uno spessore tipico di 0,4–0,8 mm. I rivestimenti superficiali includono PE (poliestere), PVDF (fluorocarburo) e HDP (poliestere ad alta resistenza). I materiali di rivestimento sono progettati per raggiungere un coefficiente di riflessione della luce pari a 0,6–0,8, che aiuta a mantenere condizioni di illuminazione costanti all'interno della camera bianca.

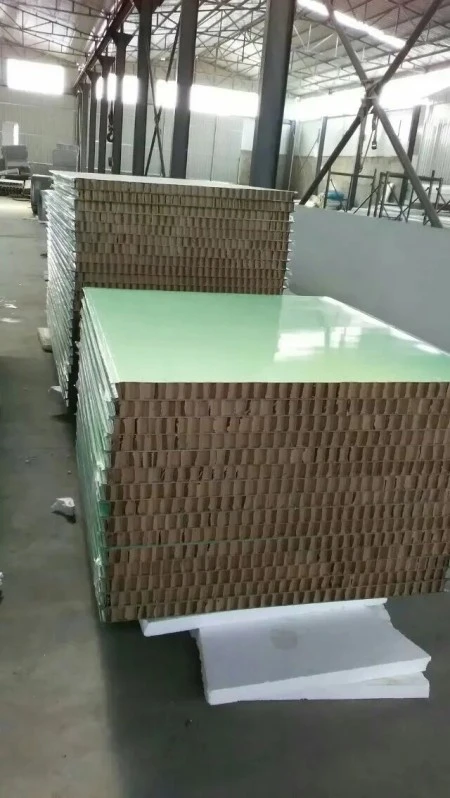

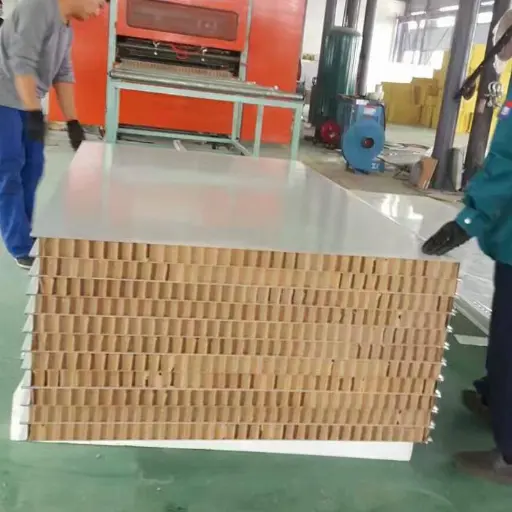

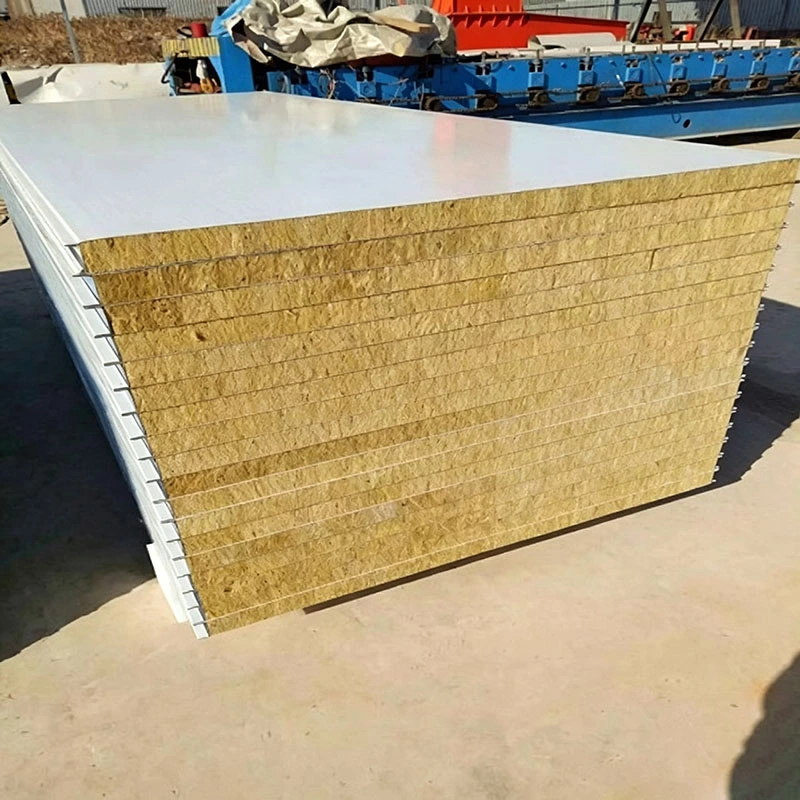

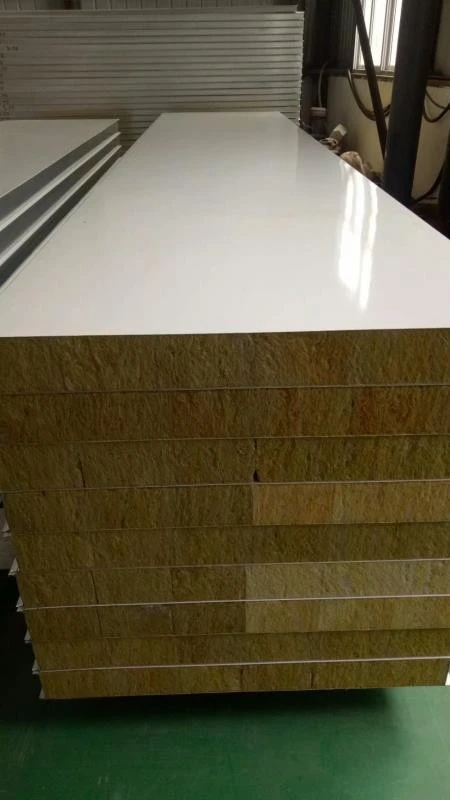

Per i prodotti con funzionalità antimicrobica, gli agenti antimicrobici sono incorporati nel rivestimento. Questi agenti hanno lo scopo di inibire la crescita di batteri patogeni comuni come Staphylococcus aureus, Escherichia coli e Pseudomonas aeruginosa. Il materiale del nucleo viene selezionato in base alla resistenza al fuoco, ai requisiti di resistenza e alle esigenze funzionali, con opzioni tra cui lana di roccia, lana di roccia di vetro-magnesio, nido d'ape di alluminio, nido d'ape di carta, ossisolfato di magnesio, lana di roccia modificata con silicio e gesso.

Confronto dei materiali del nucleo

La tabella seguente mette a confronto le proprietà chiave di tre materiali principali comunemente utilizzati per pannelli di spessore 50 mm. Tutti i valori si basano su configurazioni standard di test di laboratorio; le prestazioni effettive possono variare in base alla struttura del pannello e alle condizioni di installazione.

I valori di resistenza al fuoco si riferiscono a un pannello da 50 mm in una configurazione di parete standard testato secondo il relativo metodo di prova al fuoco. I rapporti di prova sono disponibili su richiesta.

Dimensioni e forme strutturali

Le larghezze standard dei pannelli sono 980 mm e 1.180 mm per i tipi con connessione centrale e 950 mm e 1.150 mm per i tipi con maschio e femmina. Le opzioni di spessore sono 50 mm, 75 mm, 100 mm e 150 mm, con possibilità di personalizzazione. Le lunghezze dei pannelli a parete vanno da 100 mm a 9000 mm, mentre le lunghezze dei pannelli a soffitto vanno da 100 mm a 3500 mm.

Vengono utilizzate due forme strutturali principali. I pannelli "box" di collegamento centrale hanno chiglie con bordo in acciaio zincato a forma di Z pre-incorporate su tutti e quattro i lati e sono collegati mediante profili di alluminio a forma di H. I pannelli maschio-femmina utilizzano una connessione ad incastro maschio-femmina che fornisce una tenuta congiunta più stretta. La scelta tra queste forme dipende dall'aspetto del giunto richiesto, dalle prestazioni di sigillatura e dalla sequenza di installazione.

Requisiti prestazionali in diversi settori

1. Camere bianche farmaceutiche: carico massimo e resistenza alla disinfezione

Secondo il Codice per la progettazione delle camere bianche farmaceutiche (GB 50457-2019), i sistemi di partizione devono resistere a una differenza di pressione di 100 Pa e i sistemi di soffitto devono avere una capacità di carico di almeno 120 kg/m². Nelle officine GMP e nelle linee di produzione di vaccini, le superfici dei pannelli devono resistere anche agli acidi, agli alcali, alla nebbia salina e agli sterilizzanti come il perossido di idrogeno vaporizzato (VHP). Ciò garantisce una durata a lungo termine con protocolli di disinfezione frequenti.

2. Sale operatorie ospedaliere: superfici antimicrobiche e lisce

Gli spazi medici puliti come le sale operatorie e le unità di terapia intensiva richiedono superfici dei pannelli dense e lisce con giunti ermeticamente sigillati per prevenire l'accumulo di polvere e la crescita batterica. Ad esempio, in alcuni progetti di sale operatorie, i pannelli antimicrobici per camere bianche sono specificati per supportare un ambiente a basso contenuto microbico. I pannelli preverniciati inorganici con substrati di silicato di calcio e rivestimenti superficiali in poliestere sono un'opzione per questi ambienti impegnativi, generalmente disponibili in lastre 1220×2440×6 mm.

3. Camere bianche per la lavorazione degli alimenti: conformità igienica

Gli impianti di lavorazione alimentare e le cucine centrali devono soddisfare i requisiti antimicrobici e antimuffa previsti dalla norma GB 50687-2011. I pannelli per camere bianche in questi ambienti devono resistere a pulizie frequenti e contribuire a mantenere un'area di produzione igienica. Le superfici lisce e non porose semplificano l'igiene e riducono il rischio di contaminazione.

4. Camere bianche per l'elettronica: sistemi antistatici e smontabili

Gli impianti di produzione di chip e pannelli di visualizzazione hanno requisiti antistatici specifici ai sensi della norma GB 50472-2008. Nelle principali aree di produzione, si consigliano sistemi di partizione smontabili privi di silicone per consentire l'accesso alle apparecchiature e le regolazioni del processo senza generare contaminazione da particolato.

5. Ambienti di laboratorio: resistenza chimica e controllo delle polveri

Le zone pulite del laboratorio richiedono superfici delle pareti che resistano ai reagenti chimici e rimangano stabili nel tempo. I pannelli collegati con profili in alluminio e un design ad incastro senza soluzione di continuità aiutano a mantenere l'integrità dei giunti e a prevenire l'accumulo di polvere. Alcuni grandi progetti di laboratorio hanno utilizzato questo tipo di pannello per il rivestimento delle pareti esterne, dove la resistenza chimica è essenziale.

Riepilogo dei dati tecnici

I seguenti parametri si basano sulla produzione standard e sui relativi standard di prova. Rapporti di prova e certificati sono disponibili su richiesta. Fare riferimento al rapporto di prova effettivo per la versione standard specifica e la configurazione di prova.

Produzione e controllo qualità

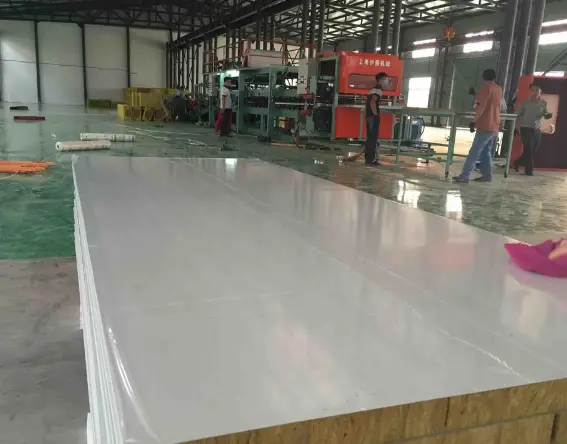

Materiali da costruzione SENBO produce pannelli per camere bianche su linee di produzione automatizzate. Il processo di produzione comprende la preparazione del rivestimento metallico, il taglio e il posizionamento del nucleo, l'applicazione dell'adesivo, la pressatura a caldo, la sigillatura dei bordi e la rifinitura finale. Ogni lotto viene ispezionato per verificarne l'accuratezza dimensionale, la planarità della superficie, la forza di adesione e la qualità del rivestimento prima della spedizione.

Il nostro team di controllo qualità esegue l'ispezione dei materiali in entrata su bobine di acciaio e materiali di base, controlli durante il processo di laminazione e l'ispezione finale dei pannelli finiti. Insieme alle spedizioni possono essere forniti rapporti di prova relativi alle prestazioni di combustione, alla conduttività termica e ad altri parametri chiave.

Elenco di controllo delle specifiche del progetto

Per preparare un preventivo accurato, ti preghiamo di fornire le seguenti informazioni insieme alla tua richiesta:

1.Applicazione del pannello: sistema a parete o soffitto.

2.Spessore e larghezza del pannello richiesti.

3.Materiale e spessore del rivestimento.

4.Preferenza del materiale del nucleo (lana di roccia, lana di roccia di vetro-magnesio, nido d'ape in alluminio, ecc.).

5.Requisito di classificazione al fuoco (Classe A, B1 o durata specifica di resistenza al fuoco).

6.Classificazione delle camere bianche o standard di settore (farmaceutico, elettronico, alimentare, ecc.).

7.Requisito antistatico (se presente).

8.Protocolli di esposizione o disinfezione chimica (ad esempio VHP, a base di cloro).

9.Requisito di carico sul soffitto (se applicabile).

10.Preferenza del tipo di connessione: connessione centrale o maschio-femmina.

11.Requisiti di porte, finestre o aperture.

12.Ubicazione del progetto e quantità stimata.

Aree di applicazione tipiche

1.Sistemi di partizione e soffitto puliti per officine GMP biofarmaceutiche e linee di produzione di vaccini.

2.Strutture di recinzione per sale operatorie ospedaliere, unità di terapia intensiva e reparti di isolamento a pressione negativa.

3.Camere bianche per l'elettronica, i semiconduttori e la produzione di chip.

4.Sistemi di recinzione per camere bianche di lavorazione alimentare, caseifici e cucine centrali.

5.Zone pulite di laboratorio, produzione di strumenti di precisione e ambienti puliti nel settore aerospaziale.

Domande comuni degli acquirenti

1. Come scelgo tra pannelli con connessione centrale e pannelli maschio-femmina?

I pannelli di collegamento centrale utilizzano profili in alluminio a forma di H e offrono un aspetto superficiale piatto e continuo. I pannelli maschio-femmina utilizzano bordi ad incastro che forniscono una tenuta più stretta e sono spesso preferiti laddove l'integrità del giunto è fondamentale. La decisione dipende dai requisiti di sigillatura, dalla sequenza di installazione e dalle preferenze estetiche.

2. Quali informazioni sono necessarie per specificare un pannello per camera bianca per un preventivo?

Fornire l'applicazione del pannello (parete o soffitto), spessore, larghezza, materiale di rivestimento, materiale centrale, requisiti di resistenza al fuoco, classificazione della camera bianca, eventuali esigenze di resistenza antistatica o chimica, tipo di connessione e posizione del progetto. Una lista di controllo dettagliata è fornita sopra.

3. In che modo lo spessore del pannello e la densità del nucleo influiscono sulla capacità di carico del soffitto?

Uno spessore del pannello e una densità del nucleo più elevati generalmente aumentano la rigidità alla flessione e la capacità di carico. Per i soffitti farmaceutici è spesso necessaria una capacità di carico di almeno 120 kg/m². Il nostro team di ingegneri può aiutarvi a selezionare una configurazione che soddisfi le vostre specifiche condizioni di campata e carico.

4. Quali documenti di prova possono essere forniti con i pannelli per camere bianche?

Possiamo fornire rapporti di prova relativi alle prestazioni di combustione (GB 8624), resistenza al fuoco, conduttività termica, capacità di flessione ed efficacia antimicrobica (se applicabile). Sono inoltre disponibili certificati dei materiali per rivestimenti in acciaio e materiali di base. Si prega di specificare i requisiti di documentazione al momento dell'ordine.

5. È possibile utilizzare la stessa configurazione di pannelli sia per i sistemi a parete che per quelli a soffitto?

In molti casi, lo stesso tipo di pannello può essere utilizzato per pareti e soffitti, ma la lunghezza massima dei pannelli per soffitto è generalmente inferiore (3500 mm) per controllare la deflessione. I pannelli per controsoffitti possono anche richiedere una maggiore capacità di flessione. Il nostro team tecnico può confermare se una singola configurazione soddisfa entrambe le applicazioni.
