I pannelli fonoassorbenti fatti a mano per camere bianche hanno un duplice scopo. Mantengono le funzioni di recinzione pulite dei pannelli standard per camere bianche fornendo allo stesso tempo il controllo acustico attraverso un rivestimento perforato e un nucleo fonoassorbente.Materiali da costruzione SENBOfornisce questi pannelli per progetti che richiedono sia ambienti controllati che riduzione del rumore.

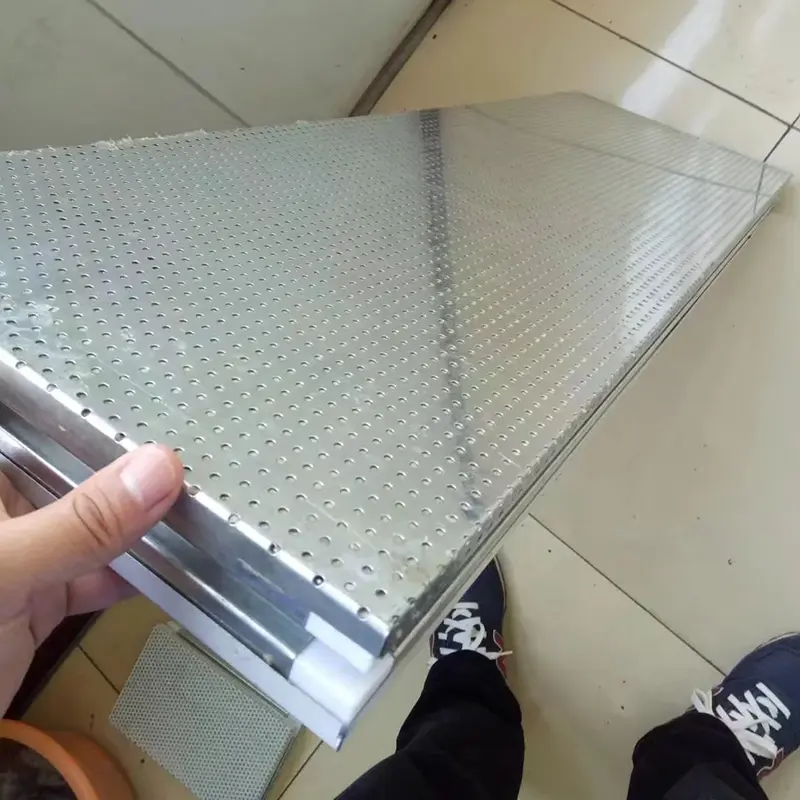

I pannelli per camere bianche fonoassorbenti fatti a mano utilizzano una struttura a sandwich composita. Lo strato esterno è un pannello metallico poroso realizzato in acciaio verniciato, acciaio zincato o acciaio inossidabile. Viene lavorato con apparecchiature di perforazione di precisione e i diametri e la spaziatura dei fori possono essere personalizzati per soddisfare i requisiti di progettazione acustica.
Lo strato intermedio è un nucleo fonoassorbente, tipicamente lana di roccia o lana di vetro. La sua superficie è ricoperta con tessuto non tessuto ignifugo o tessuto in fibra di vetro ignifugo per evitare la perdita di fibre. Lo strato posteriore è una lamiera metallica solida e sigillata. I bordi sono sigillati con profili in lega di alluminio trafilati a freddo e incollati in un pannello finito.
I modelli di perforazione includono perforazione a fessura o perforazione su tutta la superficie, a seconda dei requisiti acustici. Una specifica tipica utilizza un diametro del foro di 3 mm e una distanza tra i fori di 6 mm. Le larghezze standard dei pannelli vanno da 980 mm a 1.180 mm, con possibilità di personalizzazione per dimensioni non standard. Le opzioni di spessore del materiale del nucleo vanno da 50 mm a 200 mm e lo spessore della lamiera di acciaio è regolabile tra 0,4 mm e 1,5 mm.
Le opzioni di rivestimento includono acciaio verniciato (con rivestimenti come poliestere, PVDF, SMP o HDP), acciaio zincato e acciaio inossidabile. I colori possono essere personalizzati secondo gli standard RAL per soddisfare le esigenze architettoniche e decorative.
La prestazione acustica di questi pannelli è determinata dalla struttura composita del rivestimento forato e del nucleo fonoassorbente. Le onde sonore passano attraverso le perforazioni nel nucleo fibroso poroso, dove l'attrito e gli effetti viscosi tra le fibre convertono l'energia sonora in calore, ottenendo assorbimento acustico e riduzione del rumore.
I test dimostrano che un pannello di 100 mm di spessore con rivestimenti in acciaio di 1,0 mm e densità di lana di roccia di 120 kg/m³ raggiunge un valore di isolamento acustico di 35 dB. Le prestazioni acustiche sono testate in conformità alla norma GB/T 20247, "Acustica: misurazione dell'assorbimento acustico in una camera riverberante". Il coefficiente di riduzione del rumore (NRC) è calcolato come media aritmetica dei coefficienti di assorbimento acustico nelle bande di ottava di 250 Hz, 500 Hz, 1000 Hz e 2000 Hz. Un NRC pari o superiore a 0,5 indica un materiale fonoassorbente qualificato.
L'anima in lana di roccia è un materiale fibroso inorganico classificato come non combustibile di Classe A. Con una densità del nucleo di almeno 120 kg/m³ per la lana di roccia o 64 kg/m³ per la lana di vetro, il materiale non brucia, non si scioglie, non gocciola se esposto al fuoco e non produce fumi tossici. Ciò soddisfa i requisiti obbligatori di sicurezza antincendio per le camere bianche e i materiali dell'involucro degli edifici pubblici nel Codice per la progettazione antincendio degli edifici.
Con una conduttività termica non superiore a 0,043 W/(m·K), il nucleo in lana di roccia fornisce isolamento termico oltre all'assorbimento acustico. Ciò aiuta a ridurre il trasferimento di calore tra gli ambienti interni ed esterni e riduce il consumo di energia.
La superficie del pannello è liscia e piana, con giunture strette e senza giunture che non attirano polvere o microrganismi. L'anima fonoassorbente è rivestita in tessuto non tessuto ignifugo o in fibra di vetro ignifuga. Ciò previene efficacemente la perdita di fibre di lana di roccia o di lana di vetro e mantiene gli standard igienici per gli ambienti delle camere bianche.
L'intelaiatura perimetrale utilizza profili in lega di alluminio trafilati a freddo, che conferiscono a questi pannelli realizzati a mano una rigidità complessiva e una capacità di carico alla flessione superiori rispetto ai pannelli realizzati a macchina. I giunti maschio-femmina sono riempiti con schiuma poliuretanica, migliorando l'integrità strutturale e prevenendo la deformazione del giunto e le perdite d'acqua.
I seguenti parametri si basano sulla produzione standard e sui test pertinenti. La personalizzazione è disponibile.
| Indicatore di prestazione | Parametro/Specifica | Note/Base standard |
|---|---|---|
| Materiale di rivestimento | Acciaio verniciato / Acciaio zincato / Acciaio inossidabile | Spessore: 0,4–1,5 mm; rivestimenti: PVDF, PE, SMP, HDP |
| Tipo di materiale principale | Lana di roccia (≥120 kg/m³) / Lana di vetro (≥64 kg/m³) | Rivestito con tessuto non tessuto ignifugo o tessuto in fibra di vetro ignifugo |
| Spessore del pannello | 50 / 75 / 100 / 150 / 200 mm | Personalizzabile |
| Larghezza del pannello | 980–1180 mm (standard) | Disponibili taglie fuori standard |
| Modello di perforazione | Perforazione della striscia/Perforazione dell'intera superficie | Apertura tipica: 3 mm; passo: 6 mm |
| Isolamento acustico | 35dB | Per pannello da 100 mm, acciaio da 1,0 mm, lana di roccia da 120 kg/m³ |
| Conducibilità termica | ≤0,043 W/(m·K) | Anima in lana di roccia |
| Prestazioni al fuoco | Classe A (non combustibile) | |
| Standard di test acustici | GB/T20247; GB/T18696.1/2 | Metodo della camera riverberante; metodo del tubo ad impedenza |
| Criteri di valutazione NRC | NRC ≥ 0,5 (qualificato); NRC ≥ 0,7 (alte prestazioni) |
1. Prestazioni acustiche verificate.La struttura composita di un rivestimento perforato e di un nucleo poroso fornisce assorbimento acustico e riduzione del rumore. Un pannello da 100 mm raggiunge un isolamento acustico di 35 dB, testato secondo GB/T 20247.
2. Sicurezza antincendio di classe A.L'anima in lana di roccia non è combustibile e non produce fumi tossici se esposta al fuoco, soddisfacendo i requisiti di sicurezza antincendio per camere bianche ed edifici pubblici.
3. Sigillatura dei bordi realizzata a mano per l'affidabilità strutturale.Il telaio perimetrale in lega di alluminio trafilato a freddo e i giunti maschio-femmina riempiti di poliuretano prevengono deformazioni e infiltrazioni d'acqua, offrendo una rigidità superiore rispetto ai pannelli realizzati a macchina.
4. Contenimento delle fibre per la pulizia.Il rivestimento in tessuto non tessuto ignifugo o in fibra di vetro ignifuga impedisce la dispersione delle fibre, bilanciando l'assorbimento acustico con i requisiti di igiene.
5. Personalizzazione dei materiali e dei colori.Le opzioni includono acciaio verniciato, acciaio zincato e acciaio inossidabile, con rivestimenti PE, PVDF, SMP o HDP e colori standard RAL.
Per la progettazione acustica:Il tasso di perforazione e la densità del nucleo influenzano direttamente il coefficiente di riduzione del rumore. Collaborare con il consulente acustico per selezionare il modello di perforazione e il materiale del nucleo appropriati per la gamma di frequenza target.
Per applicazioni in camera bianca:Verificare che il materiale di rivestimento e la sigillatura dei giunti soddisfino la classe di pulizia richiesta. I rivestimenti in acciaio inossidabile sono consigliati per aree soggette a lavaggi frequenti o esposizione chimica.
Per i gruppi resistenti al fuoco:Verificare che lo spessore del pannello e la densità del nucleo soddisfino i requisiti di resistenza al fuoco richiesti. La classificazione di Classe A si applica all'anima in lana di roccia; le prestazioni complessive dell'assemblaggio dipendono dai dettagli di installazione.
Durante l'installazione:Utilizzare mezzi di sollevamento adeguati per evitare danni al rivestimento forato. Assicurarsi che i giunti maschio-femmina siano correttamente allineati e riempiti con schiuma poliuretanica. Proteggere il film in PVC fino alla pulizia finale.
1.Spazi con requisiti acustici specifici, come camere anecoiche, stanze insonorizzate e studi di registrazione.
2.Barriere antirumore per la mitigazione del rumore del traffico lungo autostrade, ferrovie e metropolitane.
3.Controllo del rumore ambientale per edifici pubblici come stadi, teatri e snodi di trasporto.
4.Controllo del rumore per apparecchiature di produzione industriale e ambienti vegetali in generale.
5.Aree all'interno di camere bianche o strutture di purificazione che richiedono prestazioni acustiche specifiche.
I pannelli utilizzano un rivestimento metallico perforato che consente alle onde sonore di entrare nel nucleo fonoassorbente, mentre lo strato posteriore sigillato e la superficie liscia mantengono la pulizia e l'ermeticità necessarie per gli ambienti delle camere bianche. Il nucleo è rivestito in tessuto non tessuto per evitare la perdita di fibre, che altrimenti contaminerebbero lo spazio pulito.
Entrambi i materiali sono porosi e assorbono il suono in modo efficace. La lana di roccia ha tipicamente una densità più elevata (≥120 kg/m³) e fornisce una migliore resistenza al fuoco e isolamento acustico alle basse frequenze. La lana di vetro è più leggera e può essere utilizzata dove il peso rappresenta un problema, ma di solito ha una densità leggermente inferiore (≥64 kg/m³). La scelta dipende dalle specifiche esigenze acustiche e antincendio.
SÌ. Il diametro del foro, la spaziatura e il modello di perforazione (a fessura o su tutta la superficie) possono essere regolati per raggiungere gamme di frequenza specifiche. Un'apertura più piccola e una spaziatura più ravvicinata generalmente migliorano l'assorbimento delle alte frequenze, mentre potrebbero essere necessarie aperture più grandi per le basse frequenze. I consulenti acustici possono aiutare a determinare la configurazione ottimale.
Sì, ma per le applicazioni esterne, il materiale di rivestimento e il rivestimento devono essere selezionati per la durabilità all'esterno. Si consiglia acciaio verniciato con rivestimento PVDF o acciaio inossidabile. I bordi e i giunti dei pannelli devono essere sigillati per impedire l'ingresso di acqua e la struttura di supporto deve essere progettata per resistere ai carichi del vento.
Il rivestimento liscio e non poroso può essere pulito con detergenti delicati e un panno morbido. Evitare detergenti abrasivi che potrebbero graffiare la superficie o danneggiare le perforazioni. Se la pellicola protettiva in PVC è ancora al suo posto, deve essere rimossa dopo l'installazione e la pulizia finale.
Tianjin SENBO Building Materials Technology Co., Ltd. è un produttore di pannelli fonoassorbenti fatti a mano per camere bianche, pannelli di purificazione all'ossisolfato di magnesio, coperture in acciaio a profilo chiuso e altri prodotti per involucri metallici. La nostra base di produzione si trova nella zona di sviluppo economico di Jinghai, Tianjin, Cina, dotata di linee di produzione automatizzate e di un processo di ispezione della qualità in quattro fasi. Per ulteriori informazioni sulla nostra fabbrica, certificazioni, capacità di test e referenze di progetti, visita il nostroChi siamopagina ocontattare il nostro team di ingegneri.
