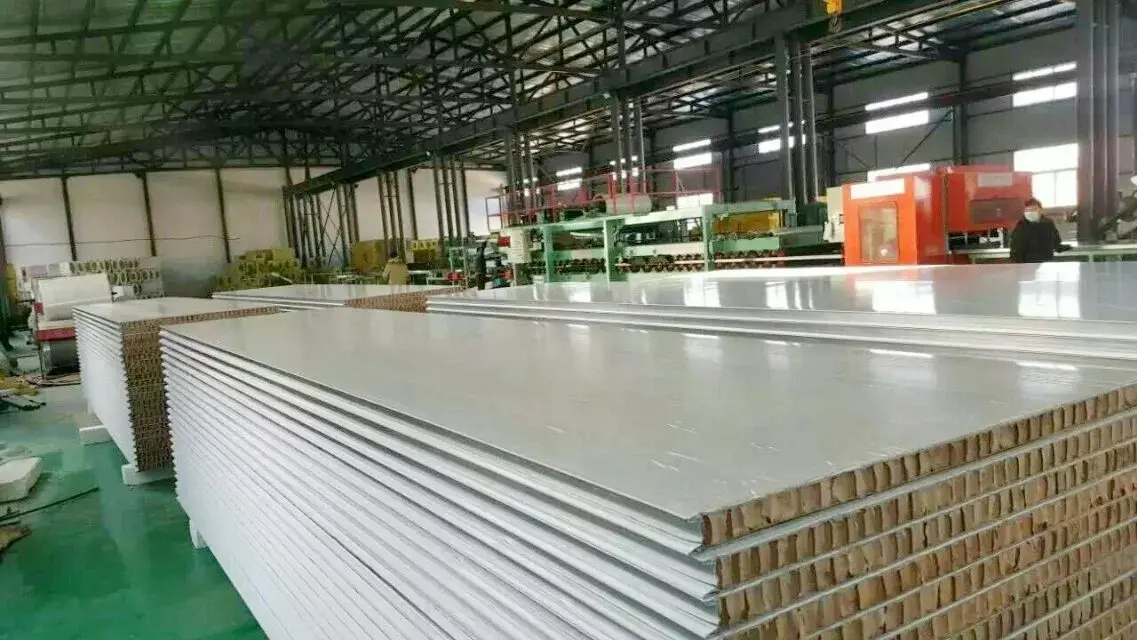

I pannelli per camere bianche a nido d'ape in carta sono pannelli compositi leggeri progettati per recinzioni in ambienti controllati.Materiali da costruzione SENBOfornisce questi pannelli per progetti di camere bianche che danno priorità alla riduzione del carico strutturale e delle prestazioni ambientali.
Il pannello utilizza una struttura sandwich composita. I rivestimenti sono realizzati in acciaio verniciato, acciaio zincato o acciaio inossidabile con uno spessore di 0,3–1,0 mm, personalizzabili in base alle esigenze del progetto. Il nucleo è costituito da carta a nido d'ape ignifuga e i bordi sono sigillati con profili trafilati a freddo prima che il gruppo venga incollato nel pannello finale.

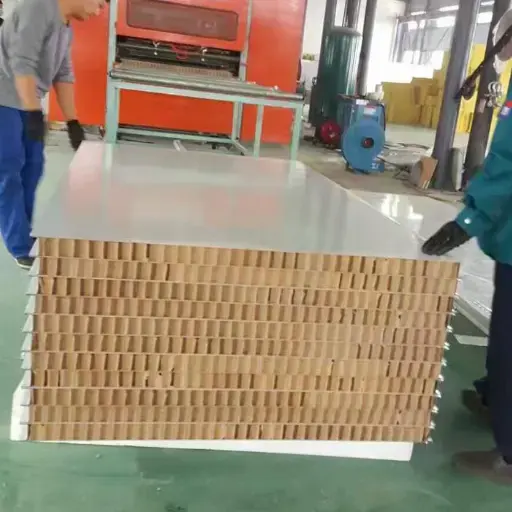

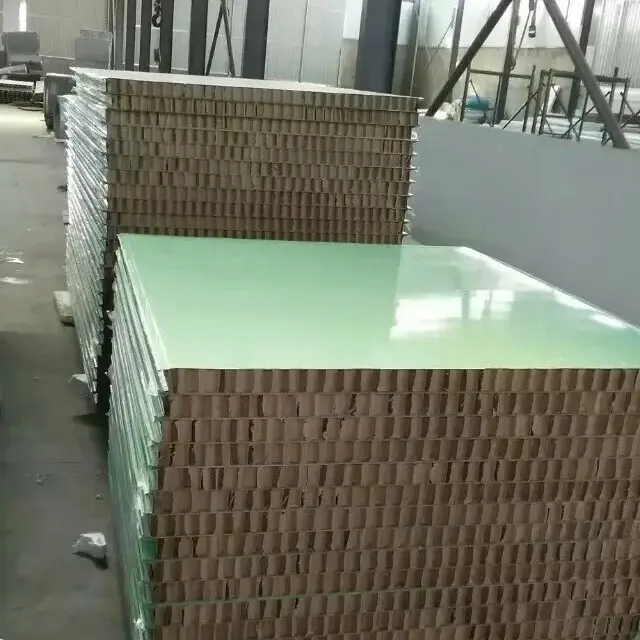

L'anima a nido d'ape è realizzata in pasta di legno naturale, lavorata in una forma ondulata e incollata con adesivo resistente all'acqua per formare una struttura esagonale. Questo design fornisce supporto strutturale mantenendo il pannello leggero. La densità del nucleo varia da 20 a 42 kg/m³ e la resistenza alla compressione è compresa tra 1,5 e 5,0 MPa.
Gli spessori standard dei pannelli sono 50 mm, 75 mm e 100 mm, con personalizzazione disponibile da 35 mm a 250 mm. Le larghezze standard includono 950 mm, 980 mm, 1150 mm e 1180 mm. La lunghezza del pannello a parete può raggiungere i 9.000 mm, mentre la lunghezza del pannello a soffitto è limitata a 4.000 mm.
Sono disponibili diversi metodi di connessione per adattarsi a diversi scenari di installazione: maschio-femmina, profilo centrale in alluminio, giunto maschio-femmina e configurazioni "tre femmina-un maschio".
Le prestazioni ignifughe sono state testate dal Centro nazionale per la supervisione della qualità e le prove dei materiali da costruzione resistenti al fuoco in conformità con GB 8624-1997, ottenendo una classificazione di Classe B1 (ritardante di fiamma). L'indice di ossigeno è almeno del 44,2%, che supera i requisiti standard della Classe B1.
A differenza delle anime in polistirolo che si sciolgono e gocciolano se esposte al fuoco, l'anima in carta a nido d'ape si carbonizza senza bruciare e non produce sostanze tossiche. Un pannello di 100 mm di spessore offre una resistenza al fuoco di almeno 60 minuti.
La struttura porosa a nido d'ape garantisce un efficace isolamento termico. Con una conduttività termica misurata non superiore a 0,048 W/(m·K), il pannello riduce il trasferimento di calore tra gli spazi interni ed esterni. Questa prestazione è paragonabile a quella dei pannelli per camere bianche in lana di roccia dello stesso spessore, ma il pannello pesa solo il 60%–70%.
La struttura esagonale a nido d'ape offre buone proprietà di resistenza alla compressione e alla trazione. La resistenza alla compressione misurata varia da 1,5 a 5,0 MPa, superando le prestazioni dei nuclei in plastica espansa di densità simile. La struttura del bordo trafilato a freddo migliora ulteriormente la rigidità complessiva e la capacità di carico alla flessione. Queste proprietà supportano applicazioni come controsoffitti negli impianti elettronici e pareti divisorie nelle officine farmaceutiche.
Con una densità del nucleo di 20–42 kg/m³, i pannelli a nido d'ape in carta pesano circa il 60%–70% in meno rispetto ai pannelli in lana di roccia dello stesso spessore. Ciò è particolarmente utile per i sistemi di controsoffitti e le pareti divisorie nelle camere bianche di molti piani, poiché riduce il carico sulla struttura principale e può abbassare i costi di fondazione.
Il nucleo è costituito da pasta di legno naturale e il processo di produzione è efficiente dal punto di vista energetico. I pannelli non contengono componenti tossici e non rilasciano emissioni nocive durante l'uso. Al termine della loro vita utile i pannelli sono completamente riciclabili.
I pannelli per camere bianche a nido d'ape in carta sono stati utilizzati in diverse impostazioni di camere bianche:
Sale operatorie ospedaliere:I sistemi a parete e a soffitto forniscono un ambiente pulito, con una superficie densa e liscia e giunti stretti che aiutano a prevenire la crescita batterica.
Produzione di elettronica e chip:I pannelli leggeri vengono utilizzati per soffitti e pareti divisorie, dove il peso ridotto semplifica l'installazione sopraelevata.
Workshop GMP farmaceutici:I pannelli soddisfano i requisiti di pulizia e isolamento e la classificazione antincendio di Classe B1 supporta la sicurezza della produzione.
Impianti di lavorazione alimentare:Le pareti e le partizioni sono facili da pulire, resistenti all'umidità e prive di contaminazioni.
I seguenti parametri si basano sulla produzione standard e sui test pertinenti. La personalizzazione è disponibile.
| Indicatore di prestazione | Parametro/Specifica | Note/Base standard |
|---|---|---|
| Materiale di rivestimento | Acciaio verniciato / Acciaio zincato / Acciaio inossidabile | Spessore 0,3–1,0 mm, personalizzabile |
| Materiale principale | Nido d'ape in carta ignifuga | Struttura a nido d'ape esagonale |
| Densità del nucleo | 20–42 kg/m³ | |
| Resistenza alla compressione | 1,5–5,0 MPa | |
| Conducibilità termica | ≤0,048 W/(m·K) | |
| Prestazioni di combustione | Classe B1 (ritardante di fiamma) | Testato secondo GB 8624-1997; Indice di ossigeno ≥44,2% |
| Valutazione di resistenza al fuoco | ≥60 min (spessore 100 mm) | |
| Spessore del pannello | 50 / 75 / 100 mm (personalizzabile: 35–250 mm) | |
| Larghezza del pannello | 950 / 980 / 1150 / 1180mm | |
| Lunghezza del pannello a parete | ≤9.000 mm | |
| Metodo di connessione | Maschio-femmina / Profilo centrale in alluminio / Giunto maschio-femmina |
1. Sicurezza antincendio della classe B1 senza fumo tossico.Il nucleo raggiunge una classificazione di Classe B1 e si carbonizza anziché bruciare. L'indice di ossigeno di almeno il 44,2% offre un chiaro margine di sicurezza rispetto ai materiali del nucleo in polistirolo.
2. Leggero con resistenza adeguata.La densità del nucleo è di soli 20–42 kg/m³, circa il 60%–70% più leggera rispetto ai pannelli in lana di roccia. La resistenza alla compressione di 1,5–5,0 MPa supporta le applicazioni su soffitti e pareti divisorie per camere bianche.
3. Isolamento termico e acustico.La conduttività termica pari o inferiore a 0,048 W/(m·K) fornisce prestazioni di isolamento, mentre la struttura a nido d'ape contribuisce anche alla riduzione del suono.
4. Materiali rinnovabili e riciclabili.L'anima in pasta di legno è rinnovabile e i pannelli sono completamente riciclabili a fine vita. Durante l'uso non vengono rilasciate emissioni nocive.
5. Installazione efficiente con design modulare.I pannelli prefabbricati in fabbrica sono caratterizzati da connessioni rapide e lunghezze fino a 9 metri, riducendo il numero di giunzioni in cantiere.
Per applicazioni a soffitto:Verificare la lunghezza massima del pannello (4.000 mm per i pannelli a soffitto) e la spaziatura della griglia di supporto prima dell'installazione. La natura leggera semplifica il sollevamento, ma è comunque necessario un supporto adeguato per evitare la deflessione.
Per le pareti divisorie:Selezionare il metodo di connessione appropriato in base al layout. I profili centrali in alluminio forniscono una finitura pulita, mentre i giunti maschio-femmina consentono un assemblaggio più rapido.
Per le aree ad alta umidità:Sebbene il nucleo sia trattato con adesivo resistente all'acqua, è necessario evitare l'esposizione a lungo termine all'acqua stagnante. Sigillare adeguatamente tutti i giunti e i bordi durante l'installazione.
Durante il trasporto e lo stoccaggio:Conservare i pannelli in piano in un luogo asciutto e proteggere i rivestimenti dai graffi. La pellicola protettiva in PVC deve rimanere in posizione fino alla pulizia finale.
1.Sale operatorie ospedaliere, reparti di terapia intensiva e sale di rifornimento sterili.
2.Fabbriche di chip elettronici e camere bianche di semiconduttori.
3.Laboratori GMP farmaceutici e laboratori biologici.
4.Laboratori di trasformazione alimentare e cucine centrali.
5.Magazzini e strutture frigorifere che richiedono isolamento termico.
Il nido d'ape in carta è significativamente più leggero (20–42 kg/m³ contro 100–120 kg/m³) pur offrendo un isolamento termico comparabile. La lana di roccia è di Classe A non combustibile, mentre la carta a nido d'ape è di Classe B1 ignifuga. La scelta spesso dipende dai requisiti di resistenza al fuoco e da considerazioni sul carico strutturale.
Il nucleo è fissato con un adesivo resistente all'acqua, che fornisce una certa protezione contro l'umidità. Tuttavia, i pannelli sono progettati per l'uso in camere bianche interne. Dovrebbe essere evitata l'esposizione prolungata all'acqua stagnante o a condizioni continue di elevata umidità e tutti i giunti dovrebbero essere adeguatamente sigillati.
Questi pannelli sono progettati principalmente per applicazioni interne. Per l'uso esterno, il materiale di rivestimento e il nucleo dovrebbero essere selezionati e testati specificamente per la resistenza agli agenti atmosferici esterni. Si consiglia di consultare il produttore per applicazioni esterne.
I pannelli del soffitto sono supportati da un sistema a griglia, con la lunghezza del pannello limitata a 4.000 mm per controllare la deflessione. La distanza specifica del supporto dipende dallo spessore del pannello e dal carico previsto. È necessario seguire le raccomandazioni del produttore per quanto riguarda la spaziatura della griglia e i dettagli di connessione.
Su richiesta sono disponibili i rapporti di prova del Centro nazionale per la supervisione della qualità e le prove dei materiali da costruzione resistenti al fuoco. I rapporti documentano la classificazione di Classe B1 secondo GB 8624-1997 e l'indice di ossigeno di almeno il 44,2%.
Tianjin SENBO Building Materials Technology Co., Ltd. è un produttore di pannelli di purificazione in carta a nido d'ape, pannelli per camere bianche fonoassorbenti fatti a mano, pannelli di purificazione di ossisolfato di magnesio e altri prodotti con involucri metallici. La nostra base di produzione si trova nella zona di sviluppo economico di Jinghai, Tianjin, Cina, dotata di linee di produzione automatizzate e di un processo di ispezione della qualità in quattro fasi. Per ulteriori informazioni sulla nostra fabbrica, certificazioni, capacità di test e referenze di progetti, visita il nostroChi siamopagina ocontattare il nostro team di ingegneri.
