SENBO Materiali da costruzionefornisce pannelli per coperture ad arco in Alu-Mg-Mn come parte della sua gamma di prodotti per sistemi di copertura in metallo. Questi pannelli sono realizzati in lega di alluminio-magnesio-manganese della serie AA3004 e sono formati in profili curvi non standard per soddisfare i requisiti architettonici per le geometrie complesse del tetto.

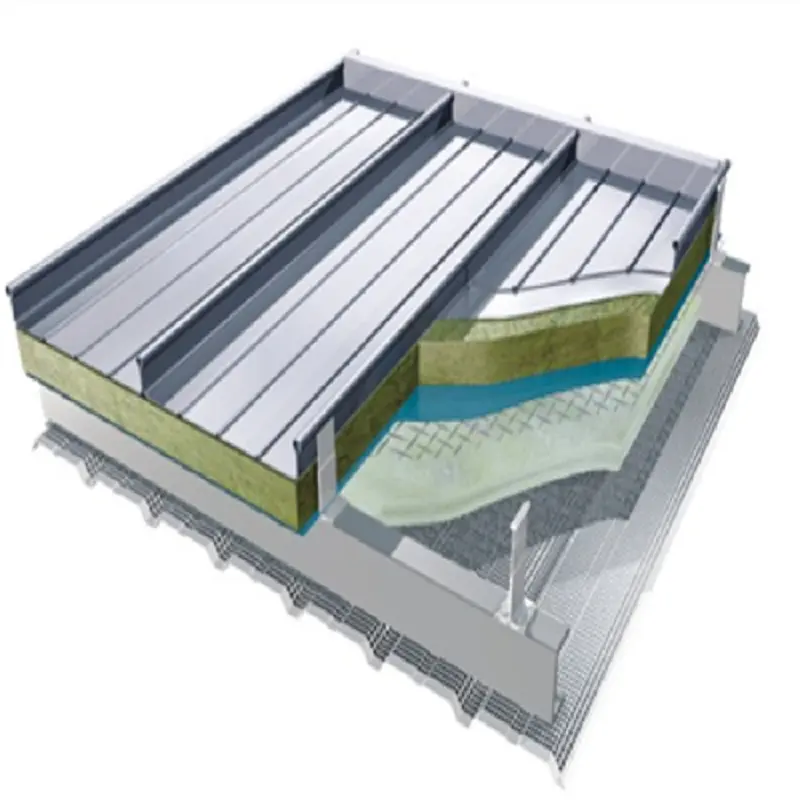

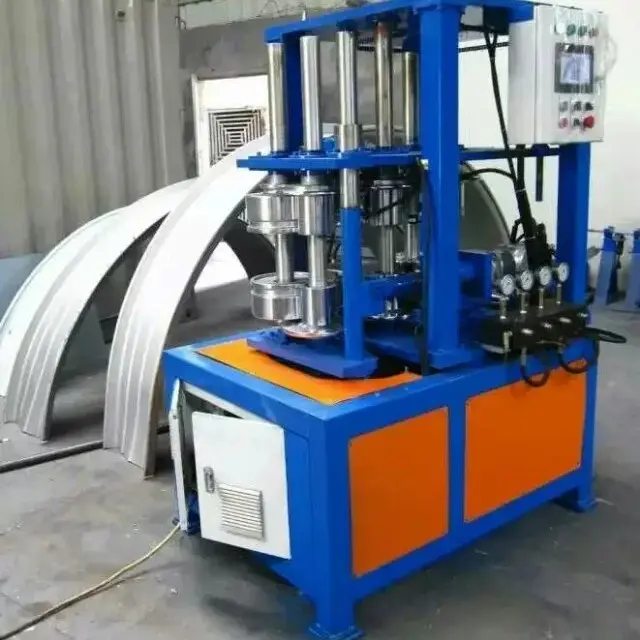

Il pannello per coperture ad arco Al-Mg-Mn è un pannello profilato specializzato prodotto utilizzando apparecchiature di profilatura ad alta velocità e precisione. La composizione del substrato comprende 1,0%–1,5% di manganese e 0,8%–1,3% di magnesio, con l'alluminio che costituisce il resto. Come derivato dei pannelli Al-Mg-Mn con aggraffatura standard, il pannello ad arco subisce un processo di formatura specializzato per trasformare le lastre piane in forme curve. Ciò supporta progetti architettonici moderni come forme di tetto ad arco, curve e sferiche.
I profili disponibili includono modelli come YX65-300, YX65-330, YX65-400, YX65-430, YX65-500 e YX28-205-820. I pannelli a forma di ventaglio e rastremati possono anche essere personalizzati per soddisfare specifiche esigenze di progetto.
Questi pannelli trovano largo impiego nei sistemi di copertura non standard di grandi edifici pubblici, tra cui terminal aeroportuali, stadi e centri congressi ed espositivi. La superficie del prodotto viene trattata utilizzando un processo di rivestimento pre-roll ed è disponibile con un rivestimento in fluorocarburo PVDF, che unisce estetica architettonica e durata.

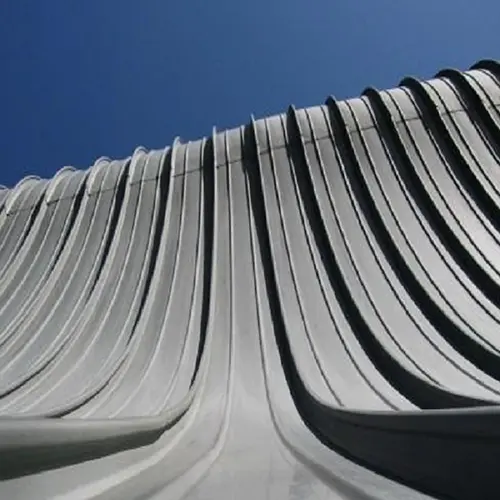

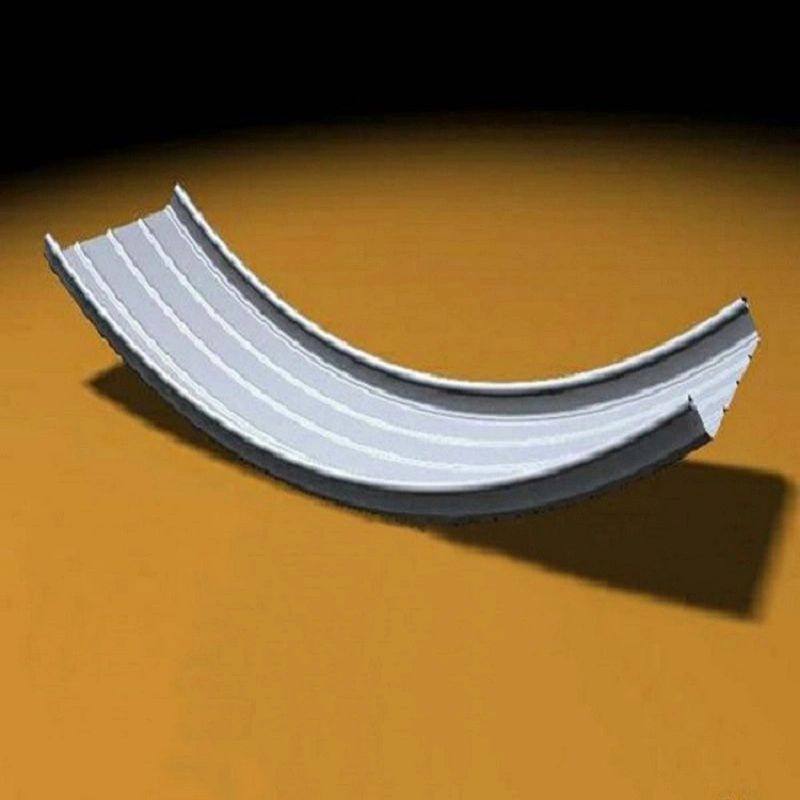

La lega di alluminio-magnesio-manganese offre un equilibrio tra resistenza e flessibilità, rendendola adatta per formare forme di tetto complesse come superfici curve 3D, sferiche e a forma di ventaglio. Attraverso tecnologie specializzate di produzione di pannelli curvati e a forma di ventaglio, questi pannelli ad arco possono soddisfare diversi requisiti di progettazione mantenendo le prestazioni di tenuta stagna.
Il prodotto è applicabile a varie forme architettoniche, inclusi tetti con curvatura positiva o negativa, tetti ad arco, tetti a pendenza singola e doppia, strutture di tetto interconnesse, tetti spioventi e tetti curvi.
Il progetto della tettoia tra magazzini presso il deposito di cereali di Zhangzhou nel Fujian ha utilizzato un sistema di tetto ondulato ad arco rivestito in alluminio-magnesio-manganese. La struttura si estende su 18 metri per una lunghezza di 108 metri, coprendo una superficie totale di quasi 2.000 metri quadrati.
Il tetto è realizzato con pannelli ondulati in alluminio-magnesio-manganese modello YT6118 dello spessore di 1,2 mm. L'altezza dell'arco è di 4,085 metri e il rapporto tra altezza e campata è di 0,23. L'installazione è stata completata entro sei giorni. I pannelli sono stati fabbricati unendo tre unità più piccole in un'unica unità di base, che è stata poi sollevata e fissata a componenti in acciaio incorporati. Le unità sono state collegate utilizzando un metodo di giunzione a tenuta stagna.
L'alluminio ha una densità di circa 2,73 g/cm³, circa un terzo di quella dell'acciaio. I pannelli di alluminio-magnesio-manganese presentano un carico di snervamento di almeno 190 MPa, una resistenza alla trazione di 240–285 MPa e un allungamento di almeno il 3%. Pur mantenendo l'integrità strutturale, questi pannelli ad arco riducono il carico morto del sistema di copertura.
Nel progetto del deposito di cereali di Zhangzhou, la progettazione ha tenuto conto di un carico mobile distribuito uniformemente di 0,3 kN/m² e di una pressione del vento di progetto di 0,40 kN/m² sulla base di un periodo di ritorno di 10 anni.
Il substrato in lega di alluminio-magnesio-manganese ha proprietà intrinseche di resistenza alla ruggine. Lo strato di ossido superficiale formato naturalmente previene l'ossidazione e la corrosione, offrendo allo stesso tempo resistenza agli acidi e agli alcali. I pannelli rivestiti possono formare una pellicola protettiva autorigenerante in ambienti difficili, rendendoli adatti ai climi umidi. La durata di servizio prevista è di oltre 50 anni, con una garanzia di rivestimento di 15-20 anni.
I seguenti parametri si basano sulla produzione standard e sugli standard pertinenti. La personalizzazione è disponibile per soddisfare requisiti specifici del progetto.
| Indicatore di prestazione | Parametro/Specifica | Note/Base standard |
|---|---|---|
| Grado del substrato | AA3004 (AlMg1Mn1) | Mn 1,0%–1,5%, Mg 0,8%–1,3%, resto Alluminio |
| Spessore comune | 0,7 mm – 1,2 mm | |
| Profili comuni | YX65-300/330/400/430/500, YX28-205-820 | Pannelli a ventaglio, rastremati e curvi personalizzabili |
| Densità | 2,73 g/cm³ | ca. 1/3 di quello dell'acciaio |
| Resistenza alla trazione | 240 – 285MPa | AA3004 Tempera H36/H46 |
| Forza di snervamento | ≥190MPa | |
| Allungamento | ≥3% | |
| Vita utile di progettazione | >50 anni | |
| Riferimento agli standard dei materiali | Serie GB/T 3880 per lamiere in lega di alluminio | Verificare con certificato di prodotto specifico |

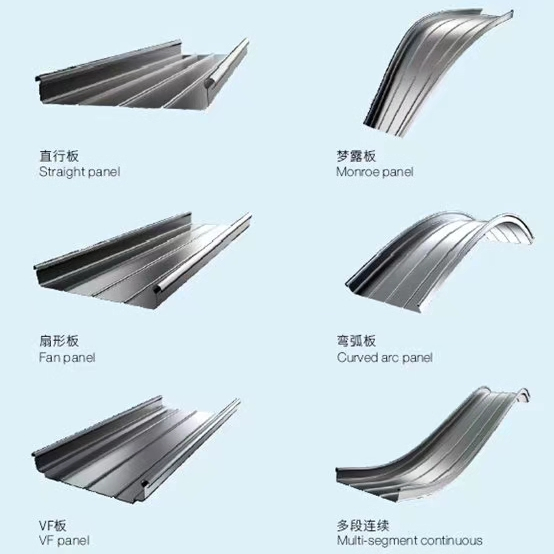

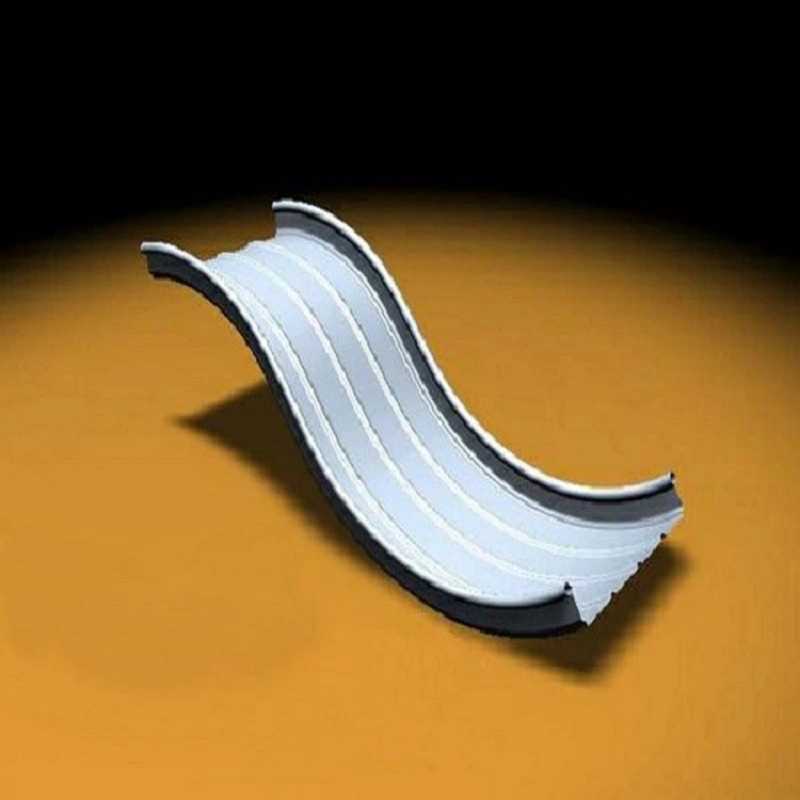

1. Modellazione flessibile per progetti complessi.I pannelli possono essere trasformati in forme irregolari come pannelli a ventaglio, rastremati, curvi convessi e concavi e sferici. Ciò supporta le esigenze di progettazione personalizzata dell'architettura moderna per superfici curve e tetti ad arco.
2. Leggero con elevata resistenza alla trazione.Con una densità pari a circa un terzo di quella dell'acciaio e una resistenza alla trazione superiore a 240 MPa, i pannelli soddisfano i requisiti per coperture di grandi dimensioni, comprese campate superiori a 18 metri.
3. Resistenza alla corrosione e lunga durata.La lega forma naturalmente uno strato protettivo di ossido. Il sistema è progettato per una durata utile di oltre 50 anni, con una garanzia di rivestimento di 15-20 anni.

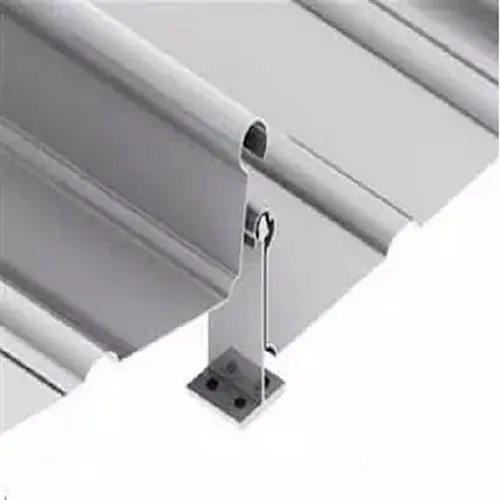

4. Impermeabilizzazione affidabile tramite collegamento modulare.Il processo di connessione modulare con giunzioni ad incastro garantisce giunzioni strette dei pannelli e prestazioni affidabili di drenaggio e impermeabilizzazione.
5. Materiale riciclabile.Il materiale in lega di alluminio è completamente riciclabile, il che supporta gli obiettivi di bioedilizia.
Per tetti curvi o sferici:Collaborare con il produttore nelle prime fasi della fase di progettazione per confermare il raggio di curvatura ottenibile per il profilo e lo spessore selezionati. I pannelli a forma di ventaglio e rastremati richiedono disegni esecutivi accurati.
Per applicazioni a lungo termine:Verificare la capacità della campata del pannello rispetto ai carichi richiesti. Il progetto del deposito di grano di Zhangzhou ha utilizzato pannelli spessi 1,2 mm su una campata di 18 metri, ma ogni progetto dovrebbe essere calcolato in base ai carichi locali di vento e neve.
Per ambienti costieri o ad alta umidità:Seleziona il rivestimento in fluorocarburo PVDF per una migliore resistenza agli agenti atmosferici. Confermare che il tipo di substrato e il sistema di rivestimento siano compatibili con le condizioni di esposizione previste.
Durante l'installazione:I pannelli sono generalmente prefabbricati in unità in fabbrica e montati in posizione. Utilizzare il metodo di giunzione specificato per garantire giunti a tenuta stagna. Seguire le linee guida del produttore per la movimentazione, il sollevamento e il fissaggio per evitare danni alla superficie.
1.Sistemi di copertura curvi, sferici e irregolari per grandi edifici pubblici come stadi e centri espositivi.
2.Sistemi di copertura e facciata dalle forme complesse per terminal aeroportuali e stazioni ferroviarie ad alta velocità.
3.Strutture di tetto ad arco di lunga campata, come magazzini e serre agricole.
4.Sistemi di copertura per edifici storici con requisiti di progettazione architettonica unici.
I pannelli con aggraffatura standard sono generalmente diritti e installati su tetti piani o leggermente inclinati. I pannelli ad arco subiscono un'ulteriore formatura per creare profili curvi che seguono le geometrie del tetto convesse, concave o sferiche. Entrambi i sistemi utilizzano una tecnologia di giuntura ad incastro simile, ma i pannelli ad arco sono progettati specificamente per forme di tetto non standard.
Il raggio di curvatura minimo dipende dal profilo del pannello, dallo spessore del materiale e dallo stato della lega. Ciò dovrebbe essere confermato con il produttore durante la fase di progettazione. Fornire in anticipo i disegni della geometria del tetto può aiutare a determinare se il pannello selezionato può raggiungere la curvatura richiesta senza compromettere le prestazioni strutturali.
SÌ. La lega di alluminio-magnesio-manganese ha una resistenza naturale alla corrosione e il rivestimento in fluorocarburo PVDF migliora ulteriormente la resistenza agli agenti atmosferici. Ciò rende i pannelli adatti ad ambienti costieri e ad alta umidità. La durata di servizio prevista è di oltre 50 anni in condizioni normali.

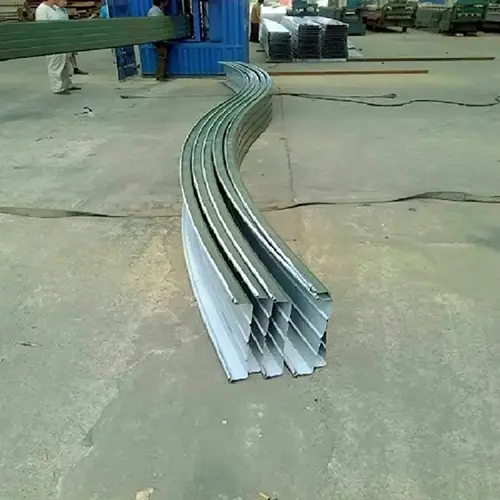

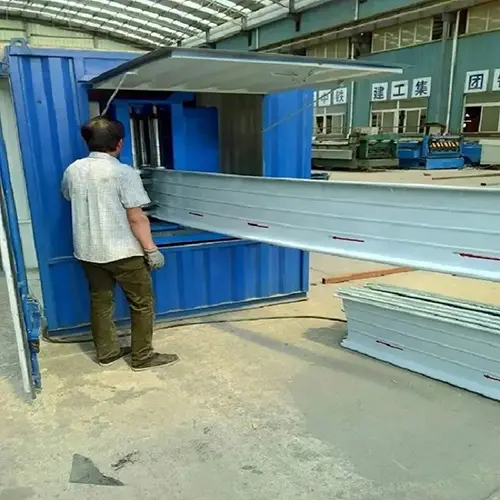

I pannelli a forma di ventaglio e rastremati vengono prodotti utilizzando attrezzature di formatura specializzate e utensili personalizzati. Sono generalmente fabbricati sulla base di disegni esecutivi derivati dalla geometria del tetto. Ogni pannello è formato individualmente per adattarsi alla sua posizione specifica sulla superficie curva, garantendo una corretta vestibilità e una cucitura a tenuta stagna.
Fornire i disegni della geometria del tetto (incluso il raggio di curvatura), il profilo del pannello, lo spessore, il tipo di rivestimento, la quantità e la posizione del progetto. Se sono necessari pannelli a ventaglio o rastremati, allegare i disegni dettagliati della disposizione. Ciò aiuta il nostro team a preparare un preventivo e un piano di produzione accurati.
Tianjin SENBO Building Materials Technology Co., Ltd. è un produttore di pannelli per coperture ad arco Al-Mg-Mn, pannelli per coperture con aggraffature, tubi pluviali in acciaio verniciato e altri prodotti con involucri metallici. La nostra base di produzione si trova nella zona di sviluppo economico di Jinghai, Tianjin, Cina, dotata di linee di produzione automatizzate e di un processo di ispezione della qualità in quattro fasi. Per ulteriori informazioni sulla nostra fabbrica, sulle certificazioni, sulle capacità di test e sulle referenze dei progetti, visitare il nostroChi siamopagina ocontattare il nostro team di ingegneri.
