SENBO Materiali da costruzionefornisce pannelli per coperture con aggraffature come parte della sua gamma di prodotti per sistemi di copertura in metallo. Questi pannelli sono profilati a rullo da bobine di metallo in un profilo a nervature alte e uniti insieme intrecciando i bordi verticali dei pannelli adiacenti. Sono ampiamente utilizzati negli edifici pubblici e negli impianti industriali di grandi dimensioni dove sono richieste impermeabilità a lungo termine e resistenza al vento.
Il pannello di copertura con aggraffatura è un componente metallico profilato creato mediante la profilatura di bobine metalliche in una sezione trasversale con nervature alte. Forma un insieme integrato del tetto attraverso l'incastro e il bloccaggio dei bordi verticali dei pannelli adiacenti.
A differenza delle lamiere d'acciaio profilate standard che vengono fissate direttamente agli arcarecci con viti penetranti, il sistema ad aggraffatura collega i pannelli agli arcarecci utilizzando clip in lega di alluminio appositamente progettate. Queste clip sono ancorate agli arcarecci. I pannelli vengono agganciati alle clip e una macchina aggraffatrice blocca quindi i bordi verticali dei pannelli adiacenti utilizzando un blocco singolo o un doppio blocco a 360°. Ciò crea una connessione scorrevole tra i pannelli e le clip, nonché una stretta tenuta ad incastro tra i pannelli stessi.
La scelta del materiale di base dipende dall'ambiente operativo e dai requisiti di durabilità:
Lamiere in leghe di Alluminio-Magnesio-Manganese (Gradi AA3004/3003):Tipicamente 0,7–1,2 mm di spessore, con un carico di snervamento di almeno 190 MPa, resistenza alla trazione di 240–285 MPa e una densità di 2,73 g/cm³. Si tratta di circa un terzo della densità dell'acciaio. La durata di servizio del progetto è di oltre 50 anni.
Lamiere di acciaio Aluzinc (rivestite in alluminio-zinco):Offrono 3-5 volte la resistenza alla corrosione dell'acciaio zincato standard.
Lamiere in acciaio inossidabile:Adatto per edifici pubblici costieri di grandi dimensioni che richiedono un'elevata resistenza al vento.

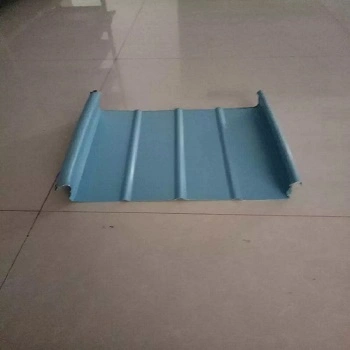

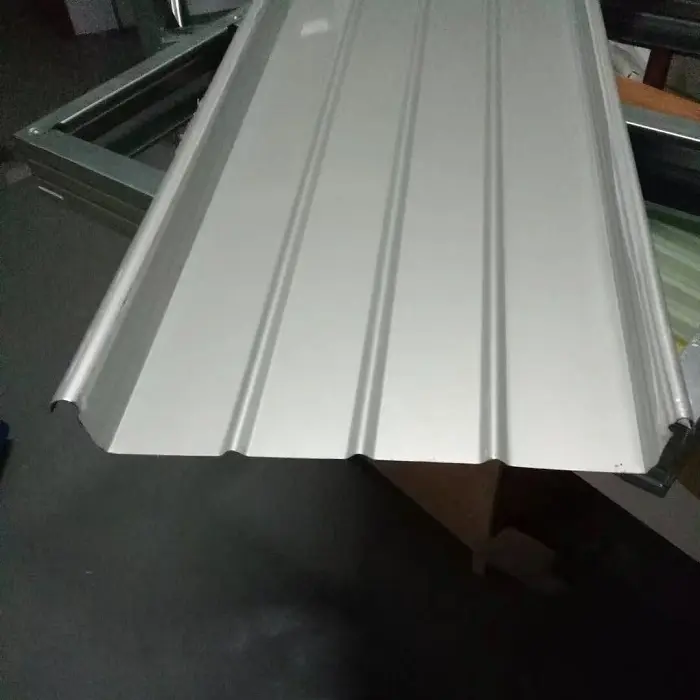

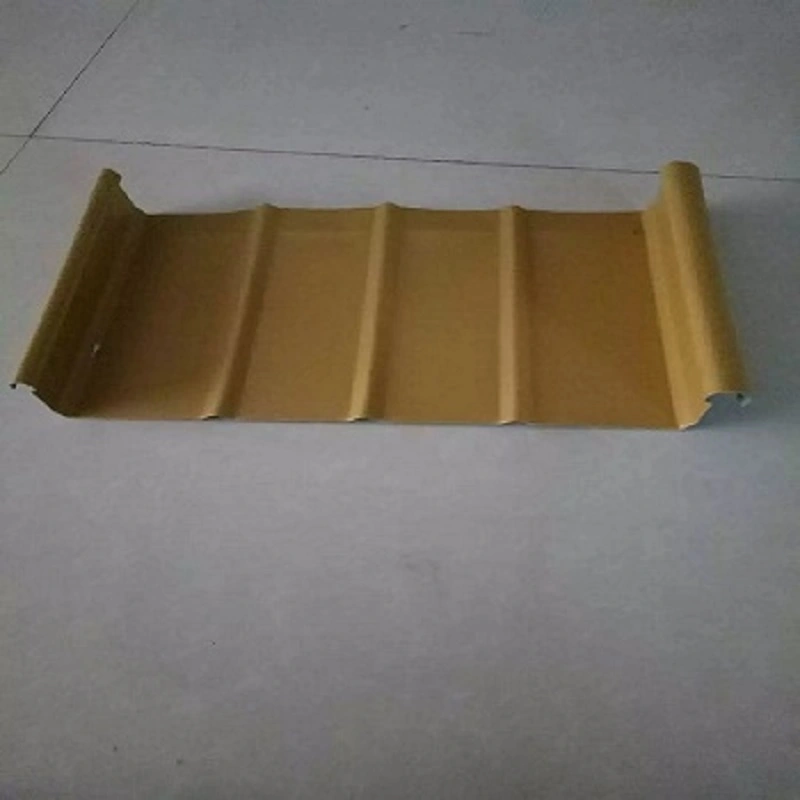

I profili comuni dei pannelli includono YX65-300, YX65-330, YX65-400 e YX65-430. Il profilo YX65-300 presenta un'altezza della nervatura di 65 mm e una larghezza di copertura effettiva di 300 mm. Idealmente i pannelli dovrebbero essere continui lungo la direzione del pendio senza giunti o collegamenti a vite. La lunghezza dei pannelli profilati non deve generalmente superare i 25 m e devono essere incorporati punti di controllo della deformazione.
Un sistema di copertura completo con aggraffatura utilizza tipicamente una struttura composita multistrato. Ad esempio, il progetto del padiglione espositivo "Window to the Future of South Taihu" utilizza un assemblaggio del tetto comprendente una lamiera di base (acciaio profilato), un pannello isolante in lana di roccia e un pannello del tetto aggraffato. Ciò integra le funzioni di supporto strutturale, isolamento termico e impermeabilizzazione. Allo stesso modo, il progetto della stazione sciistica Yaoxue Ice and Snow World utilizza un sistema di copertura in alluminio-magnesio-manganese con aggraffatura combinata con un sistema di isolamento termico integrato.
La resistenza al vento è un indicatore di prestazione critico per i sistemi di copertura con aggraffatura nelle regioni costiere e per progetti di edilizia pubblica su larga scala. Nell'ambito del progetto di restauro e rinforzo del tetto metallico del Terminal 2 dell'aeroporto di Nanchang Changbei, il pannello di copertura metallico con aggraffatura HXY-400 è stato sottoposto a test sistematici tramite prove di sollevamento del vento su scala reale.
I risultati hanno dimostrato che l’uso di clip di rinforzo ha aumentato la capacità portante del sollevamento del vento di 4,18 volte rispetto ai pannelli senza clip. Fattori come la spaziatura degli arcarecci, la capacità di taglio dei connettori degli arcarecci e la resistenza alla flessione degli arcarecci stessi hanno influenzato direttamente la capacità di sollevamento del vento. La ricerca su tetti metallici con diverse distanze tra gli arcarecci ha rivelato una correlazione diretta tra il carico di rottura ultimo del sistema con aggraffatura verticale e la distanza tra gli arcarecci. I risultati sperimentali si sono allineati con le tendenze osservate nelle simulazioni numeriche, fornendo una base per la progettazione e la costruzione definitiva del carico del vento.
Il sistema di copertura con aggraffatura soddisfa i requisiti di ermeticità, impermeabilità e resistenza al sollevamento del vento attraverso l'uso di sigillante preiniettato su tutta la lunghezza all'interno dei pannelli metallici e un blocco della cucitura a 360°. I pannelli formano un'unità continua lungo il pendio senza giunti o collegamenti a vite esposti, il che riduce i rischi di perdite associati alle tradizionali coperture con fissaggi a vista, come la corrosione in corrispondenza dei fori di fissaggio e il degrado del sigillante.
Sono necessari trattamenti di scossalina in tutte le giunzioni in cui i pannelli di copertura incontrano le pareti della facciata o le strutture che sporgono dal tetto. I materiali sigillanti vengono applicati sui giunti di sovrapposizione. È necessario un incollaggio sicuro con sigillante siliconico in corrispondenza della sovrapposizione tra la scossalina di base e il pannello, mentre si utilizzano strisce sigillanti in schiuma tra la scossalina superiore e il pannello, nonché tra il rivestimento del bordo e il pannello.
L'espansione e la contrazione termica dei materiali metallici sottoposti a significative fluttuazioni di temperatura sono un fenomeno fisico intrinseco. La connessione scorrevole tra i pannelli del tetto con aggraffatura e i loro supporti fissi consente ai pannelli di espandersi e contrarsi liberamente lungo il pendio in risposta alle fluttuazioni di temperatura, adattando così lo stress termico.
Anche se la lunghezza dei pannelli profilati non dovrebbe idealmente superare i 25 metri, è necessario stabilire adeguati punti di controllo della deformazione per guidare la direzione di espansione e contrazione. Ciò impedisce la deformazione o il distacco del pannello dai connettori di supporto. Questa caratteristica permette di utilizzare anche lunghezze di pannello singolo fino a 35 metri e oltre, riducendo il numero di sovrapposizioni trasversali.
Il sistema di pannelli per tetto con aggraffatura FLEX-LOK 400 è stato utilizzato per la copertura metallica curva di grandi dimensioni (99 e 72 m) del progetto Fase III del Centro congressi ed esposizioni di Xiamen. Il sistema comprende arcarecci zincati ad alta resistenza, pannelli del tetto con aggraffatura e rivestimento strutturale del pavimento. È stato dimostrato che offre resistenza al sollevamento del vento e alla corrosione, nonché prestazioni di impermeabilità e isolamento termico.

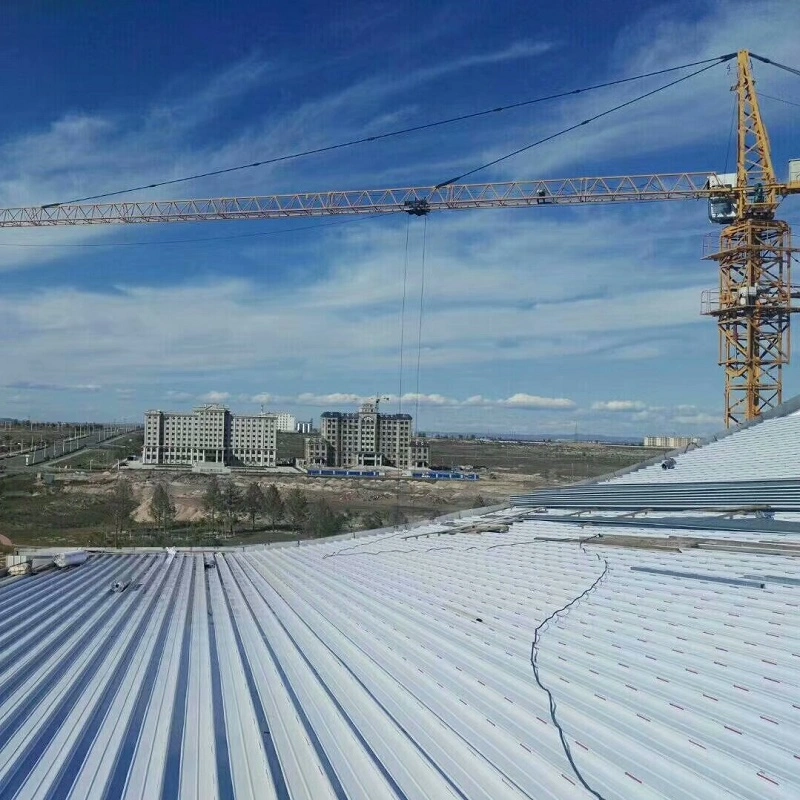

Durante la costruzione, i pannelli del tetto sono stati profilati a rullo in loco e i componenti sono stati installati in una direzione opposta al vento prevalente. Sono stati applicati severi requisiti di posizionamento per l'installazione di giunti dettagliati. Allo stesso modo, il sistema di copertura in alluminio-magnesio-manganese con aggraffatura verticale è stato applicato con successo alla complessa struttura curva in acciaio del progetto della sala espositiva "Window to the Future" a South Taihu.
La costruzione e l'installazione dei pannelli per tetti con aggraffatura sono supportate da un sistema di standard. In conformità con la specifica tecnica JGJ 255-2012 (Specifica tecnica per coperture con luce naturale e tetti in metallo), sono chiaramente definite le deviazioni ammissibili per la qualità dell'installazione: una deviazione di 5–7 mm nell'adattamento dei componenti longitudinali continui (con una soglia di 35 metri) e una deviazione di +20/+30 mm nella pendenza del tetto in metallo (con una soglia di 50 metri).
L'atlante della norma nazionale 24CJ113-1 (Dettagli architettonici per pannelli metallici (Parte I): Sistema di copertura metallica con giuntura verticale a 360°) fornisce disegni costruttivi dettagliati per tutti i punti di connessione, che vanno dai giunti dei pannelli alle grondaie, alle strisce di illuminazione naturale, ai ventilatori e ai conduttori di protezione contro i fulmini.
I seguenti parametri si basano sulla produzione standard e sugli standard nazionali pertinenti. La personalizzazione è disponibile per soddisfare requisiti specifici del progetto.
| Indicatore di prestazione | Parametro/Specifica | Norma / Note |
|---|---|---|
| Standard applicabili | GB 50345, JGJ 255-2012 | Codice tecnico per l'ingegneria delle coperture; Specifica tecnica per coperture con luce naturale e coperture metalliche |
| Riferimento alla progettazione | 24CJ113-1 | Dettagli costruttivi per sistemi di copertura metallica aggraffata a 360° |
| Materiale di base | Lega Al-Mg-Mn (AA3004/3003) / Acciaio rivestito Al-Zn / Acciaio inossidabile | Selezionato in base all'ambiente operativo |
| Spessore Al-Mg-Mn | 0,7–1,2 mm | 0,9 mm comunemente usato |
| Limite di snervamento Al-Mg-Mn | ≥190MPa | Resistenza alla trazione: 240–285 MPa |
| Profilo tipico | YX65-300/330/400/430 | Altezza della costola: 65 mm |
| Limite di lunghezza del pannello | ≤25 m (consigliato) | Punti di controllo della guida alla deformazione richiesti |
| Lunghezza del giro di grondaia | ≥150 mm (≥200 mm se senza grondaia) | Secondo i requisiti JGJ 255-2012 |
| Altezza lampeggiante | ≥250 mm (requisito codice minimo) | GB50693-2011 |
| Resistenza al sollevamento del vento | Il rinforzo con clip aumenta la capacità di 4,18 volte | Verificato mediante test su vasta scala presso l'aeroporto di Changbei |
1. Impermeabilizzazione strutturale senza fori di fissaggio.Nessuna vite penetra nella superficie del pannello. Una connessione ad incastro aggraffata a 360° combinata con un sigillante pre-iniettato continuo riduce i rischi di perdite associati ai fori di fissaggio.
2. Resistenza al vento verificabile e regolabile.I test di sollevamento del vento su scala reale confermano che le clip di rinforzo possono aumentare la capacità di carico di 4,18 volte. Fattori come la spaziatura degli arcarecci e la capacità di carico dei connettori influenzano direttamente le prestazioni di resistenza al vento del tetto.
3. Espansione e contrazione termica adattativa.Le clip scorrevoli consentono ai pannelli di espandersi e contrarsi liberamente lungo il pendio. I punti di controllo che guidano la deformazione assicurano che il movimento avvenga nella direzione prevista, prevenendo la deformazione o il distacco del pannello.
4. Diverse opzioni di materiali.Sono disponibili leghe di alluminio-magnesio-manganese (durata operativa superiore a 50 anni), acciaio rivestito in Al-Zn e acciaio inossidabile per adattarsi a vari ambienti corrosivi e requisiti di progetto.
5. Supporto completo degli standard.La progettazione, i dettagli strutturali e l'accettazione dell'installazione sono supportati da GB 50345, JGJ 255-2012 e dall'atlante standard nazionale 24CJ113-1.
Per il design resistente al vento:La spaziatura degli arcarecci e il tipo di clip influiscono in modo significativo sulla capacità di sollevamento del vento. Per verificare la configurazione selezionata è necessario utilizzare test su scala reale o calcoli tecnici. Potrebbero essere necessarie clip di rinforzo nelle regioni con vento forte.
Per applicazioni a pannello lungo:Se la lunghezza del pannello supera i 25 m, includere punti di controllo della deformazione per guidare il movimento termico. Confermare che il dettaglio della clip scorrevole consenta il range di movimento previsto senza legarsi.
Per ambienti corrosivi:Selezionare il materiale di base in base alle condizioni di esposizione. La lega Al-Mg-Mn e l'acciaio inossidabile sono adatti per atmosfere costiere o industriali. Verificare la compatibilità del rivestimento con i fattori ambientali locali.

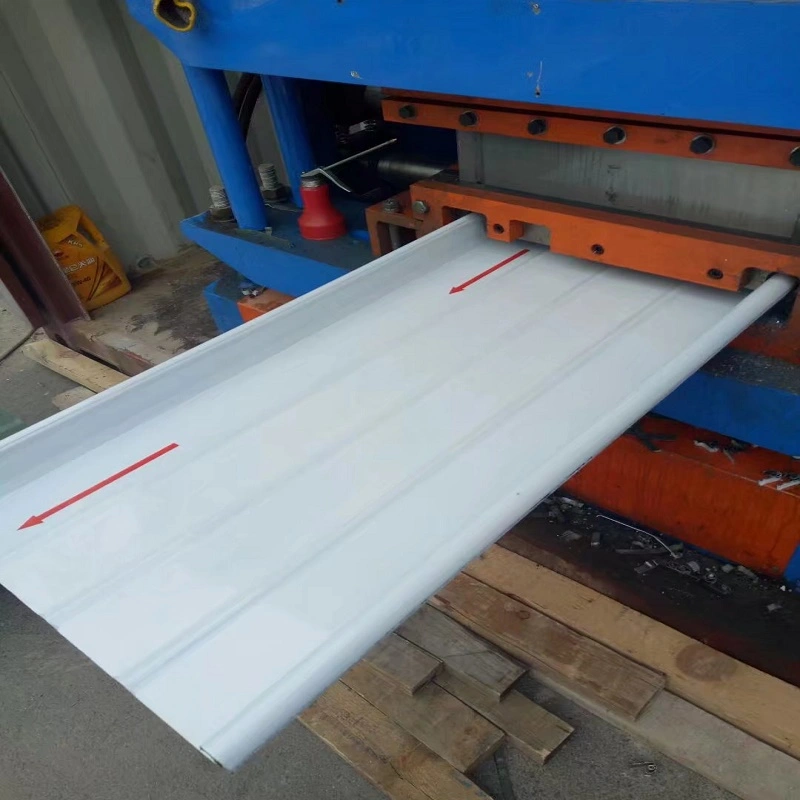

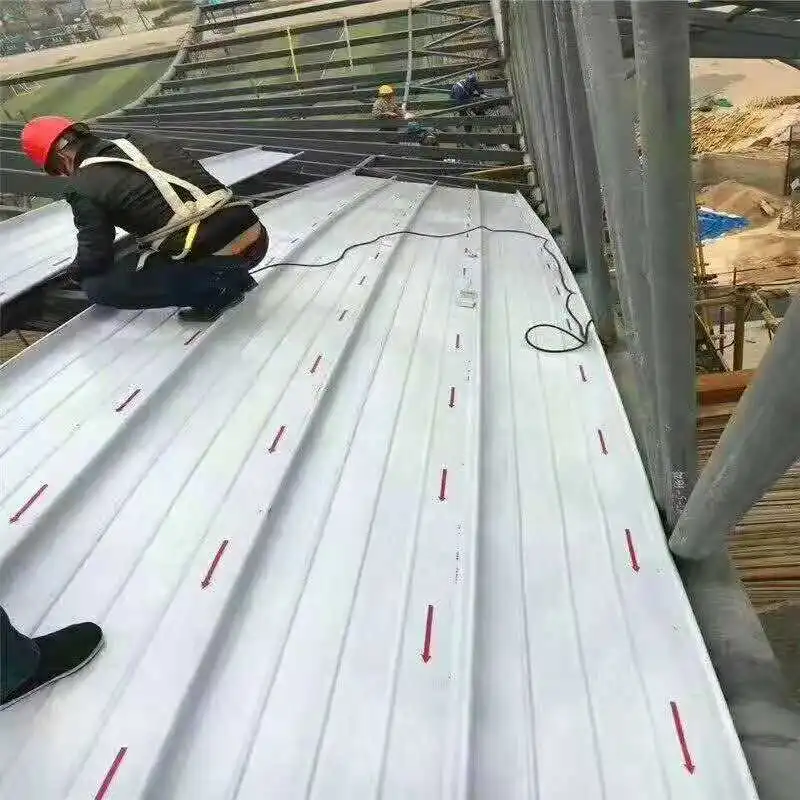

Durante l'installazione:I pannelli sono generalmente profilati a rulli in loco o in fabbrica. Assicurarsi che il processo di cucitura venga eseguito con apparecchiature calibrate. Installare i pannelli in una direzione lontana dal vento prevalente, ove possibile. Controllare che tutte le scossaline e i sigillanti siano posizionati correttamente prima della cucitura.
1.Sistemi di copertura metallica per grandi snodi di trasporto come terminal aeroportuali e stazioni ferroviarie ad alta velocità.
2.Coperture metalliche per edifici pubblici di grandi dimensioni tra cui stadi, centri espositivi e teatri.
3.Coperture per strutture in acciaio curve o di forma complessa di grandi dimensioni, con possibilità di curvatura e flessione disponibili.
4.Edifici in aree costiere soggette a tifoni che richiedono elevati livelli di resistenza al vento, utilizzando misure di rinforzo con clip dove necessario.
Le lamiere profilate convenzionali vengono fissate attraverso la superficie del pannello con viti, creando punti di penetrazione che nel tempo possono diventare percorsi di perdita. I pannelli con giunture verticali utilizzano clip nascoste e un giunto cucito meccanicamente, quindi non ci sono elementi di fissaggio esposti. Ciò riduce il rischio di ingresso di acqua e consente il movimento termico attraverso una connessione scorrevole.
Per ambienti costieri o ad alta corrosione, in genere si consiglia la lega di alluminio-magnesio-manganese o l'acciaio inossidabile. La lega Al-Mg-Mn offre una buona resistenza alla corrosione e una lunga durata, mentre l'acciaio inossidabile fornisce una maggiore resistenza per i progetti resistenti al vento. L'acciaio rivestito in Al-Zn può essere utilizzato in condizioni meno aggressive.
I pannelli sono fissati alla struttura tramite clips che ne permettono lo spostamento su tutta la lunghezza del pannello. Ciò significa che i pannelli possono espandersi e contrarsi senza imporre sollecitazioni sugli elementi di fissaggio o causare intasamenti di olio. Sui pannelli lunghi potrebbero essere necessari punti di controllo della deformazione per dirigere il movimento e prevenire la deformazione.

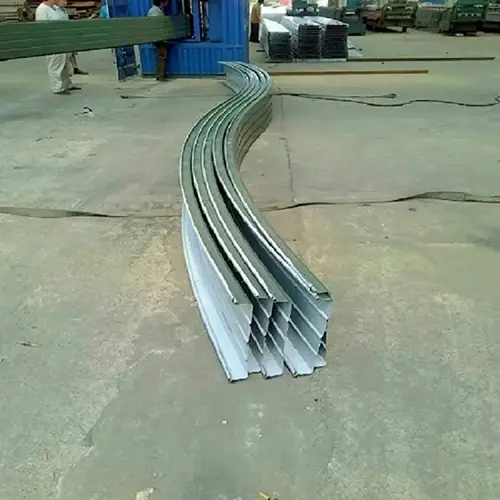

SÌ. I pannelli possono essere profilati a rulli e poi curvati per seguire le forme del tetto convesse o concave. Progetti come il Centro congressi ed esposizioni di Xiamen hanno utilizzato sistemi di aggraffatura per tetti curvi di grandi dimensioni. La capacità di curvatura specifica dipende dal profilo e dallo spessore del materiale.
JGJ 255-2012 fornisce tolleranze di installazione, inclusa una deviazione di 5–7 mm per i componenti longitudinali continui e una deviazione di +20/+30 mm per la pendenza del tetto. L'atlante standard nazionale 24CJ113-1 fornisce disegni di collegamento dettagliati. La tenuta all'acqua viene generalmente verificata mediante ispezione visiva e, ove richiesto, mediante prove con tubi flessibili o stagni.
Tianjin SENBO Building Materials Technology Co., Ltd. è un produttore di pannelli per coperture con aggraffature, pluviali in acciaio verniciato, pannelli per illuminazione diurna in FRP e altri prodotti per involucri metallici. La nostra base di produzione si trova nella zona di sviluppo economico di Jinghai, Tianjin, Cina, dotata di linee di produzione automatizzate e di un processo di ispezione della qualità in quattro fasi. Per ulteriori informazioni sulla nostra fabbrica, sulle certificazioni, sulle capacità di test e sulle referenze dei progetti, visitare il nostroChi siamopagina ocontattare il nostro team di ingegneri.
