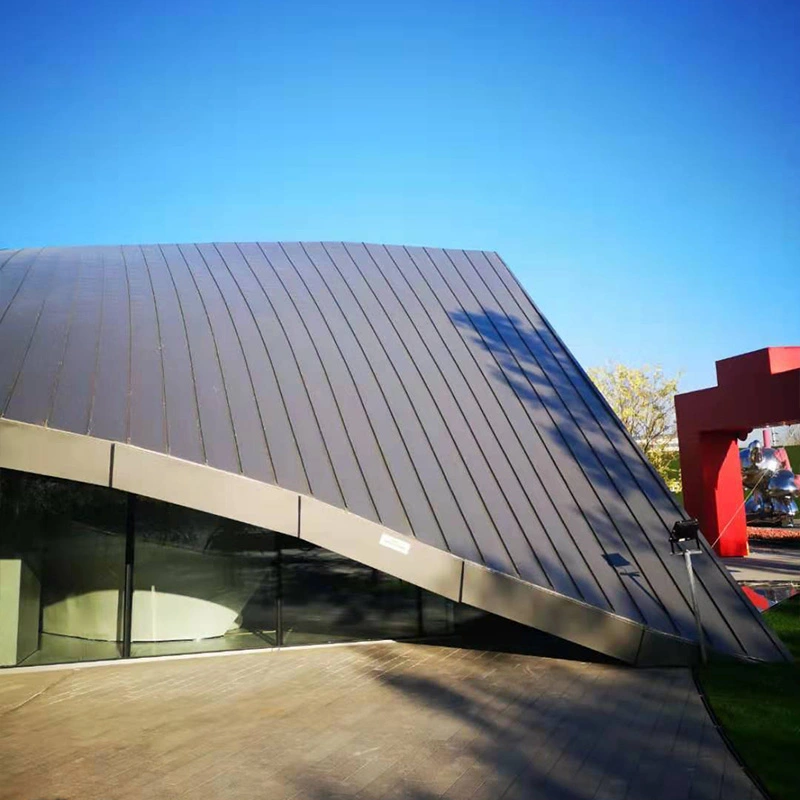

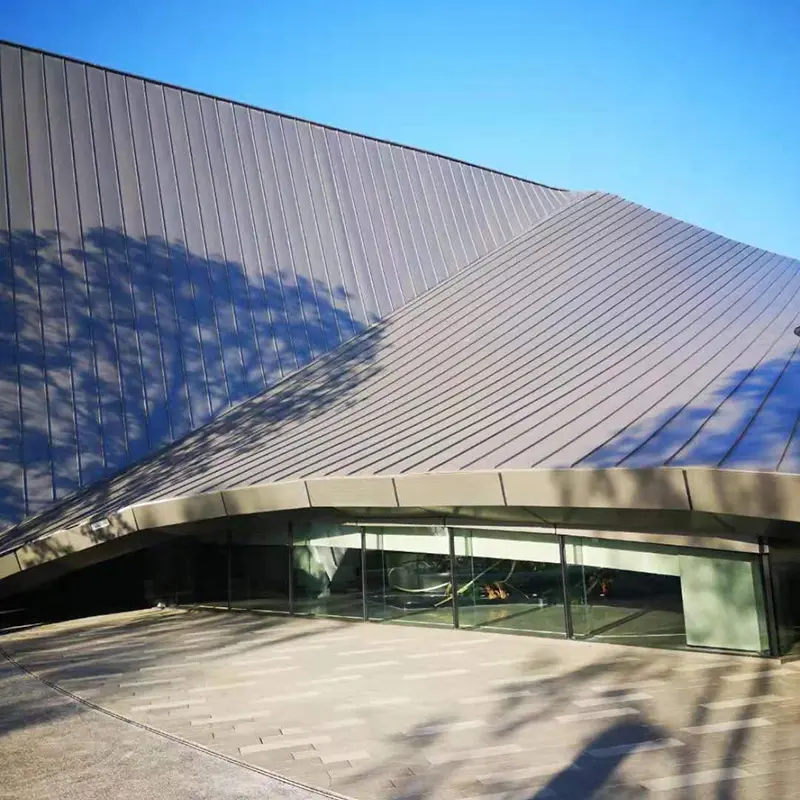

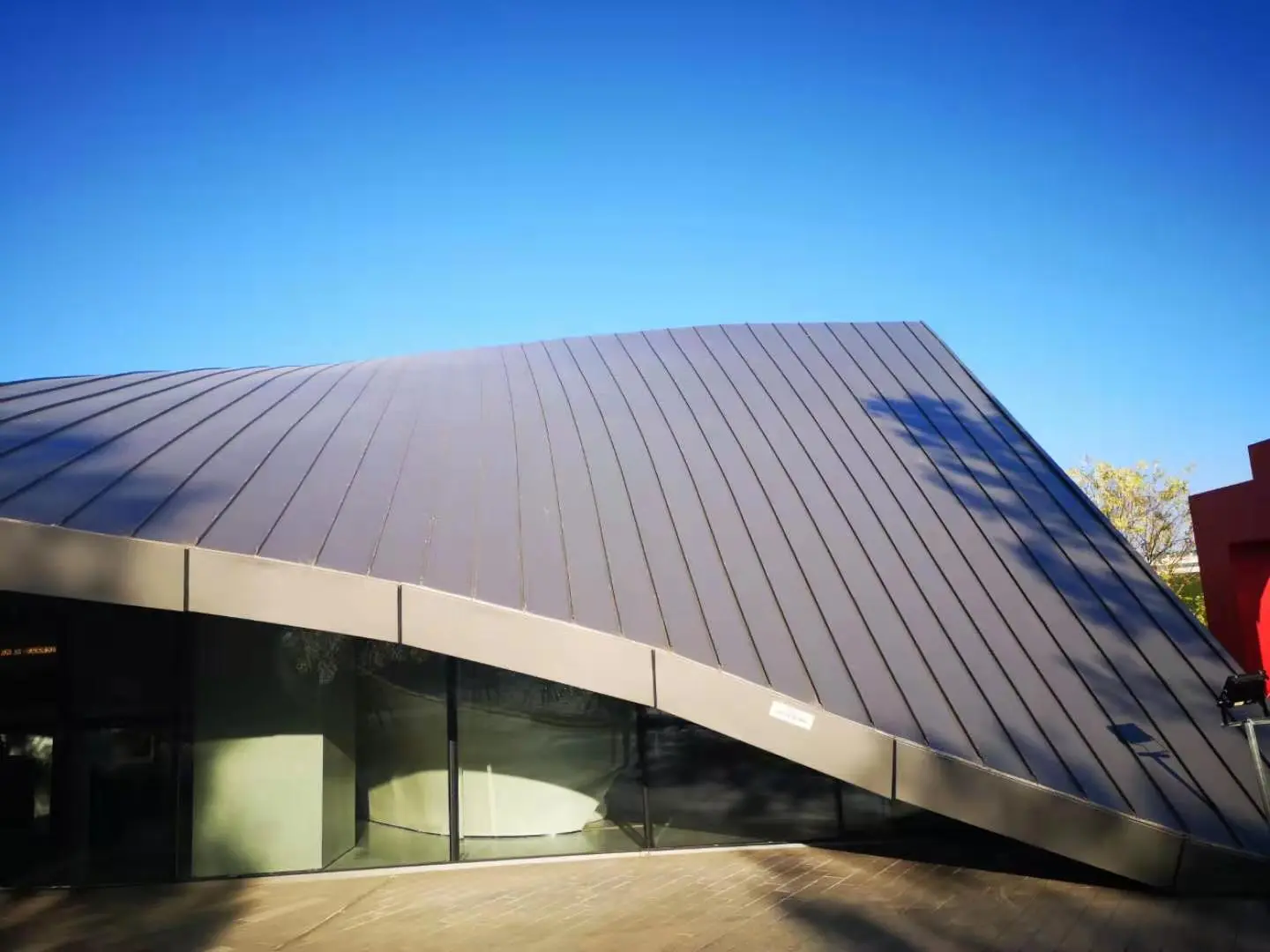

I pannelli decorativi per coperture in metallo costituiscono lo strato visivo esterno di un sistema di copertura in metallo, installato separatamente dallo strato impermeabilizzante. L'impermeabilizzazione è affidata al sottostante pannello strutturale di copertura, mentre il pannello decorativo esprime la forma architettonica e fornisce benefici secondari quali ombreggiamento, miglioramento acustico e protezione della membrana impermeabilizzante. SENBO fornisce a questi pannelli certificati dei materiali e registri di ispezione dimensionale, mentre il team di progetto fornisce supporto tecnico per la disposizione dei pannelli e la sequenza di installazione.
La scelta del materiale del pannello decorativo dipende dalla forma, dal peso e dalla resistenza agli agenti atmosferici richiesti. Vengono comunemente utilizzate le seguenti opzioni:
Per i pannelli architettonici in alluminio, si consiglia un rivestimento in fluorocarburo PVDF. Il contenuto di resina deve essere almeno del 70% e lo spessore del rivestimento deve soddisfare YS/T 429.2. Il PVDF fornisce un'elevata resistenza alla luce ultravioletta e mantiene la stabilità del colore per più di 20 anni con uno scolorimento o uno sfarinamento minimi.
Lo strato decorativo viene tipicamente installato sopra l'impermeabilizzazione per creare un tetto metallico a doppio strato. Nel tetto dell'atrio del New China International Exhibition Center Fase II, l'assemblaggio dal basso verso l'alto comprendeva: una lamiera profilata Al-Zn da 0,8 mm con cuciture verticali come strato impermeabile, una membrana impermeabile, isolamento termico, un sistema di cornice decorativa e la superficie del pannello decorativo. Questa separazione mantiene l'impermeabilizzazione indipendente dallo strato estetico.
| Articolo | Valore | Riferimento o nota |
|---|---|---|
| Norma vigente | JGJ 255-2012 | Specifica tecnica per coperture illuminate da luce naturale e coperture metalliche |
| Riferimento di progettazione | 25CJ113-2 | Dettagli architettonici per pannelli metallici (II) |
| Resistenza alla trazione Al-Mg-Mn | 240–285 MPa | Grado AA3004 |
| Limite di snervamento Al-Mg-Mn | ≥190MPa | Grado AA3004 |
| Spessore del pannello | Alluminio massiccio: 2,0–3,0 mm; lamiera profilata: 0,6–1,2 mm | Dipende dal tipo e dal design |
| Nucleo a nido d'ape | Lato cella ≤9,53 mm; parete ≥0,07 mm | ca. esagonale regolare |
| Rivestimento | PVDF (consigliato) o poliestere | Contenuto di resina PVDF ≥70% |
| Intervallo di temperatura del rivestimento | Da -40°C a 150°C | Fluorocarburo PVDF |
| Resistenza alla corrosione | Acciaio zincato 4-6 volte | Rivestimento Al-Zn ad alte prestazioni |
| Metodi di installazione | Aggraffatura fissa, aggancio, assemblaggio unitario | Dipende dal tipo di pannello |
Per l'espansione del Terminal 5 di un importante aeroporto internazionale sono stati utilizzati 267.000 m² di coperture metalliche sul terminal principale, sugli atri e sui ponti d'imbarco. I pannelli decorativi erano lamiere d'acciaio profilate ad alta resistenza spesse 0,8 mm con un rivestimento ad alto contenuto di Al-Zn che fornisce da quattro a sei volte la resistenza alla corrosione dell'acciaio zincato standard. La superficie in PVDF è rimasta stabile tra -40°C e 150°C, offrendo protezione UV a lungo termine. Il progetto ha ricevuto il Gold Award per l'ingegneria dei sistemi di involucri metallici agli Architectural Waterproofing Industry Science and Technology Awards 2024.
La Fase II del New China International Exhibition Center di Pechino copre circa 280.000 m² di copertura metallica. Il tetto della sala di registrazione utilizzava pannelli di alluminio spessi 3 mm con rivestimento in PVDF come strato decorativo, supportati da una struttura in tubi quadrati in lega di alluminio. Sotto lo strato decorativo, il tetto comprendeva uno strato impermeabile in acciaio profilato Al-Zn da 0,8 mm con cuciture verticali, due strati di isolamento in lana di roccia per un totale di 140 mm con una densità di 160 kg/m³, una membrana in TPO e uno strato fonoassorbente in acciaio profilato perforato. I pannelli decorativi sono stati installati indipendentemente dall'impermeabilizzazione, ottenendo l'effetto visivo desiderato senza compromettere la tenuta stagna.
Il Centro espositivo internazionale Xuzhou Huaihai ha utilizzato un sistema di pannelli decorativi con prospetti a gradini e livelli intersecanti. Il cornicione superiore utilizzava un'impiallacciatura di alluminio di spessore 3 mm, mentre il cornicione inferiore utilizzava pannelli compositi di alluminio di spessore 4 mm. Il team del progetto ha utilizzato Rhino e Grasshopper per la modellazione parametrica per analizzare la curvatura e ottimizzare i pannelli con quattro vertici non complanari in forme piatte. Il tetto decorativo è stato assemblato con un'installazione modulare e l'involucro completo dell'edificio ha superato la convalida ingegneristica per durabilità, impermeabilità, prestazioni termiche e integrità strutturale.
La sede principale del sito permanente del Forum di Zhongguancun ha utilizzato un sistema di pannelli a nido d'ape in alluminio a doppia curvatura irregolare per 6.000 m² di superficie del tetto. Più di 1.000 specifiche uniche di pannelli sono state organizzate in configurazioni a più livelli. La struttura di supporto utilizzava una struttura radiante a forma di ventaglio con staffe regolabili multidirezionali che consentivano una rotazione nel piano di ±15° e una regolazione angolare tra 75° e 105°. Da due a tre pannelli a nido d'ape sono stati assemblati in fabbrica su un'unica struttura, quindi installati in loco come moduli completi. Questo approccio prefabbricato ha ridotto i tempi di costruzione di quasi un terzo rispetto ai metodi tradizionali.
Lo strato impermeabilizzante è una lamiera o membrana metallica continua che impedisce l'ingresso di acqua. Il pannello decorativo si trova sopra di esso e non deve essere a tenuta stagna. Questa separazione fa sì che lo strato decorativo possa essere perforato, curvato o pannellato senza compromettere la resistenza agli agenti atmosferici del tetto.
Le lamiere profilate in lega Al-Mg-Mn possono essere laminate in forme curve e sono spesso utilizzate per tetti lisci a curvatura singola. Per le superfici a doppia curvatura o a forma libera, i pannelli a nido d'ape in alluminio sono più adatti perché possono essere fabbricati in forme complesse e non planari mantenendo la planarità.
Quando possibile, tutti i pannelli per la stessa superficie dovrebbero provenire dallo stesso lotto di bobine. Se più lotti sono inevitabili, la differenza cromatica deve essere controllata su un valore ΔE specificato. I rivestimenti in PVDF dello stesso sistema di verniciatura tendono ad avere colore e lucentezza uniformi.
Sì, è possibile aggiungere pannelli metallici decorativi su un tetto esistente per modificarne l'aspetto o migliorare le prestazioni termiche, a condizione che la struttura esistente possa sostenere il peso aggiuntivo. Prima di procedere è necessaria una valutazione strutturale.
I fornitori devono fornire certificati dei materiali per il substrato in lega di alluminio o acciaio, rapporti sullo spessore del rivestimento e registri di ispezione dimensionale. Per le geometrie complesse, i disegni di fabbricazione e gli schemi dei pannelli devono essere rivisti prima della produzione. I controlli al ricevimento in loco dovrebbero confermare le dimensioni del pannello, la finitura superficiale e l'assenza di danni dovuti al trasporto.
